同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      底座主体材质

      底座特征

      螺杆材质

      表面处理

      产品选型

      规格

      查看大图

      图片仅供参考，请以已选的规格为准

        数量折扣低至8折

        脚杯 重载型 固定调节型 金属底座型 带胶垫隐藏式

        条件筛选：

        性价比 普通型
        类型 固定调节型
        胶垫材质 无
        载荷 重载型
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          BZS01 金属+橡胶底座型 S45C 镀铬
          BZS03 SUS304 —
          BZS02 金属+螺钉橡胶底座型 S45C 镀铬
          BZS04 SUS304 —



          BZS01/03金属与橡胶底座为胶水连接。
          BZS02/04金属与橡胶底座为螺钉连接。
          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          螺钉连接可以减少在设备需要移动时，因脚杯未离地间隙过小，导致橡胶垫与地面接触发生的脱落问题。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

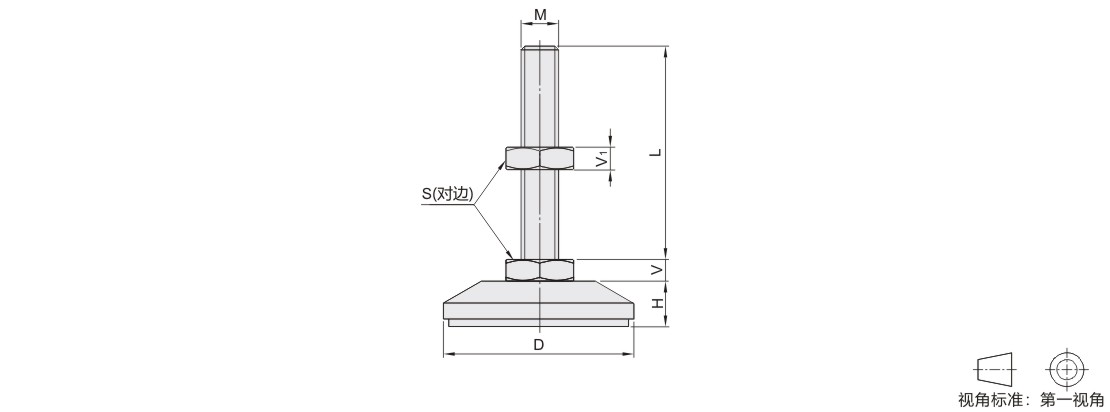

          参数图



          选型表

          型号 D M×螺距 L S V1 V H 最大承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 规格
          金属+橡胶底座型
          BZS01          		 50850 50 M8×1.25 50 14 6.5 6 20 800 0.22
          50875 75 0.24
          508100 100 0.26
          501050 M10×1.5 50 17 8 7 1000 0.25
          501075 75 0.265
          5010100 100 0.28
          501275 M12×1.75 75 19 10 8 1200 0.27
          5012100 100 0.28
          5012125 125 0.29
          6012100 60 100 0.47
          6012125 125 0.49
          6014150 M14×2 150 22 11 9 1400 0.51
          6016100 M16×2 100 24 13 10 0.47
          6016125 125 0.5
          6016150 150 0.51
          金属+橡胶底座型
          BZS01
          BZS03

          金属+螺钉橡胶底座型
          BZS02
          BZS04          		 8012100 80 M12×1.75 100 19 10 8 29 1200 0.83
          8012150 150 0.85
          8014150 M14×2 150 22 11 9 1400 0.85
          8016100 M16×2 100 24 13 10 1600 0.87
          8016150 150 1.01
          8020100 M20×2.5 100 30 16 13 2000 1.1
          8020125 125 1.15
          8020150 150 1.2
          10016100 100 M16×2 100 24 13 10 1800 1.26
          10016125 125 1.27
          10016150 150 1.32
          10020100 M20×2.5 100 30 16 13 2000 1.41
          10020125 125 1.43
          10020150 150 1.45
          10020200 200 1.49
          10024125 M24×3 125 36 19 16 2200 1.55
          10024150 150 1.58
          10024200 200 1.68
