      底座主体材质

      螺杆材质

      表面处理

      产品选型

      D

      M

      L

      图片仅供参考，请以已选的规格为准

        经济型脚杯 重载型 固定调节型 带定位孔型

        条件筛选：

        性价比 经济型
        类型 固定调节型
        胶垫材质 无
        载荷 重载型
        定位孔 有
        底座特征 圆形
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          E-WAB07 固定调节型 带定位孔型 S45C 电泳(黑色)
          E-WAB01 镀锌
          E-WAB03 镀铬
          E-WAB04 SUS304 —



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          此款脚杯均带定位孔，具有可以保障较为精确的安装位置，固定牢固等优点。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后
              切短的面无表面处理，碳钢会喷漆防锈。
          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

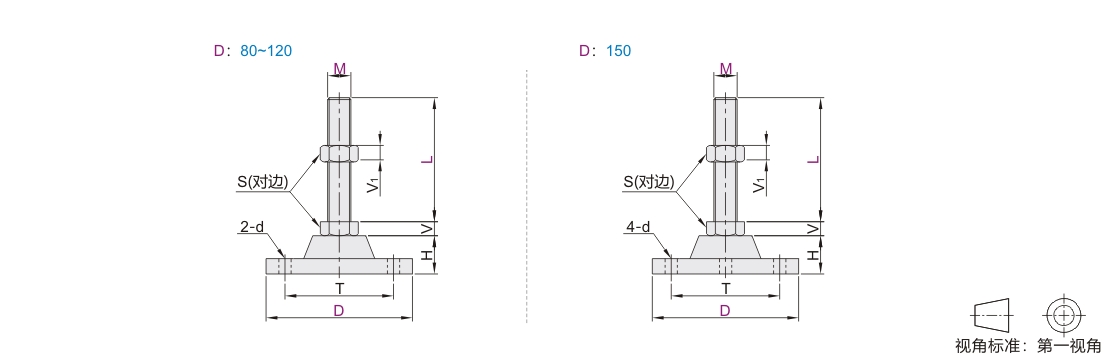

          参数图



          选型表

          型号 M L 螺距 S H T V V1 d 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          E-WAB07
          E-WAB01
          E-WAB03
          E-WAB04          		 80 16 50 2 24 20 57 10 13 10 1700 0.72
          100 0.74
          150 0.76
          20 50 2.5 30 13 16 2000 0.76
          100 0.78
          150 0.8
          24 50 3 36 16 19 2300 0.8
          100 0.82
          150 0.84
          100 16 50 2 24 76 10 13 12 2400 1.19
          100 1.21
          150 1.23
          200 1.25
          250 1.27
          300 1.30
          20 50 2.5 30 13 16 2700 1.23
          100 1.25
          150 1.27
          200 1.29
          250 1.31
          300 1.33
          24 50 3 36 16 19 3000 1.27
          100 1.29
          150 1.31
          200 1.33
          250 1.35
          300 1.37
          350 1.39
          400 1.41
          120 16 50 2 24 20 100 10 13 12 3000 1.69
          100 1.71
          150 1.73
          200 1.75
          250 1.77
          300 1.79
          350 1.81
          400 1.83
          20 50 2.5 30 13 16 3500 1.75
          100 1.77
          150 1.79
          200 1.81
          250 1.83
          300 1.85
          350 1.87
          400 1.89
          24 50 3 36 16 19 4000 1.83
          100 1.85
          150 1.87
          200 1.89
          250 1.91
          300 1.93
          350 1.95
          400 1.97
          30 50 3.5 46 24 24 4500 1.93
          100 1.95
          150 1.97
          200 1.99
          250 2.01
          300 2.03
          350 2.05
          400 2.07
          150* 20 100 2.5 30 33 110 13 16 18 5000 3.87
          125 3.92
          150 4.00
          200 4.05
          250 4.15
          300 4.25
          24 100 3 36 16 19 5500 4.24
          125 4.30
          150 4.36
          200 4.46
          250 4.56
          300 4.66
          30 100 3.5 46 24 24 6000 4.34
          125 4.39
          150 4.43
          200 4.54
          250 4.64
          300 4.74



          带*的规格不适用E-WAB04。
