      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      底座主体材质

      螺杆材质

      表面处理

      产品选型

      D

      M

      L

      图片仅供参考，请以已选的规格为准

        经济型脚杯 重载型 固定调节型·无定位孔型

        条件筛选：

        性价比 经济型
        类型 固定调节型
        胶垫材质 无
        载荷 重载型
        定位孔 无
        底座特征 圆形
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          E-WAB02 固定
          调节型          		 无定位孔型 SUS304 —
          E-WAB05 S45C 镀锌
          E-WAB06 镀铬



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。
          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

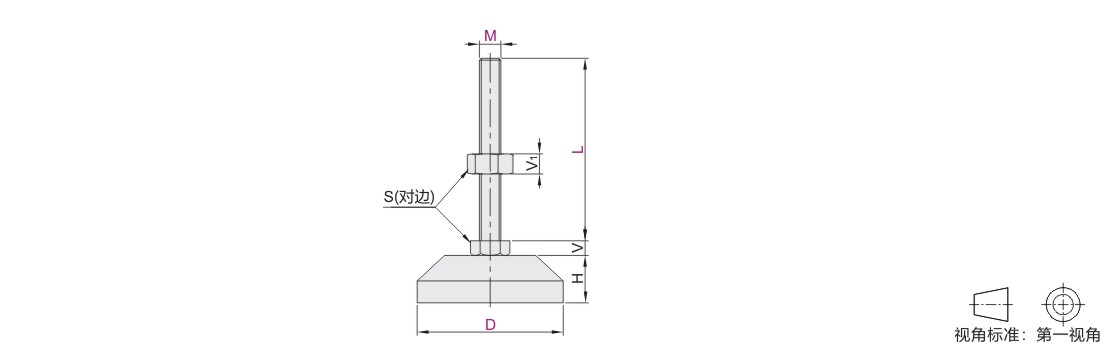

          参数图



          选型表

          型号 M
          		 L 螺距 S
          		 H
          		 V
          		 V1
          		 承载(Kg)
          		 参考重量
          (Kg/pcs)
          代码 D
          E-WAB02
          E-WAB05
          E-WAB06
          		 60 14 50 2 22 15 9 11 800 0.48
          100 0.51
          150 0.54
          80 16 50 2 24 22 10 13 1000 0.75
          100 0.77
          150 0.79
          20 50 2.5 30 13 16 1300 0.76
          100 0.78
          150 0.8
          24 50 3 36 16 19 1600 0.79
          100 0.81
          150 0.83
          100
          		 16
          		 50 2
          		 24
          		 25
          		 10
          		 13
          		 1400
          		 1.23
          100 1.25
          150 1.27
          200 1.29
          250 1.31
          300 1.33
          20
          		 50 2.5
          		 30
          		 13
          		 16
          		 1700
          		 1.25
          100 1.27
          150 1.29
          200 1.31
          250 1.33
          300 1.35
          24
          		 50 3
          		 36
          		 16
          		 19
          		 2000
          		 1.27
          100 1.29
          150 1.31
          200 1.33
          250 1.35
          300 1.37
          350 1.39
          400 1.41
          120
          		 20 50 2.5 30 27
          		 13 16 1900 2.06
          100 2.08
          150 2.1
          200 2.12
          250 2.14
          300 2.16
          24
          		 50 3
          		 36
          		 16
          		 19
          		 2200
          		 2.12
          100 2.14
          150 2.16
          200 2.18
          250 2.2
          300 2.22
          350 2.24
          400 2.26
          30
          		 50 3.5
          		 46
          		 24
          		 24
          		 2500
          		 2.18
          100 2.2
          150 2.22
          200 2.24
          250 2.26
          300 2.28
          350 2.30
          400 2.32
