        经济型脚杯 中载型 固定调节型 带胶垫

        条件筛选：

        性价比 经济型
        类型 固定调节型
        载荷 中载型
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          螺杆 底座 螺杆 底座
          E-WAC53 固定调节型 圆形带橡胶垫 S45C Q235+PVC(橙色) 镀铬 镀铬
          E-WAC61 镀锌
          E-WAC63 镀锌
          E-WAC54 Q235+PVC(黑色) 镀铬 镀铬
          E-WAC62 镀锌
          E-WAC64 镀锌
          E-WAC65 圆形无橡胶垫 Q235 镀锌 镀锌
          E-WAC59 镀铬 镀铬
          E-WAC57 圆形带橡胶垫 SUS304 SUS304+PVC(橙色) —
          E-WAC58 SUS304+PVC(黑色)
          E-WAC60 圆形无橡胶垫 SUS304



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          带橡胶垫的产品在需要移动设备时请将脚杯调节至离地10mm左右，防止橡胶垫与地面摩擦后脱落的问题。
          带定位孔的规格具有可以保障较为精确的安装位置，固定牢固等优点。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

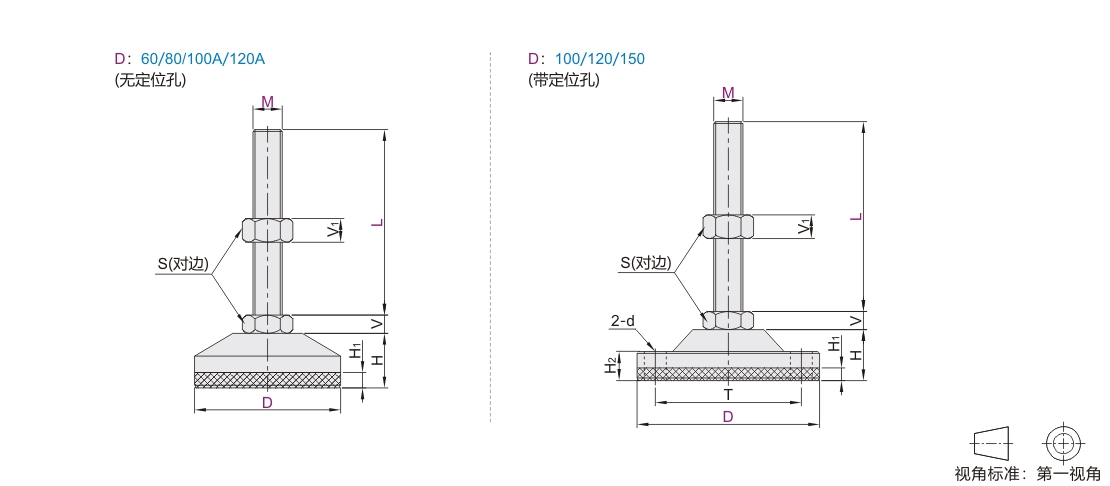

          参数图



          选型表

          型号
          		 M
          		 L
          		 螺距
          		 S
          		 带橡胶垫
          		 无橡胶垫
          		 V
          		 V1
          		 带定位孔
          		 承载
          (Kg）
          		 参考重量
          (Kg/pcs)
          代码 D H H1 H2 H H1 H2 T d
          E-WAC53
          E-WAC54
          E-WAC57
          E-WAC58
          E-WAC59
          E-WAC60
          E-WAC61
          E-WAC62
          E-WAC63
          E-WAC64
          E-WAC65          		 60 12 100 1.75 19 27.5 6.5 — 21 — — 8 10 — — 600 0.37
          125 0.39
          16 100 2 24 10 13 700 0.4
          125 0.45
          150 0.51
          20 100 2.5 30 13 16 800 0.56
          125 0.59
          150 0.63
          200 0.68
          80 12 100 1.75 19 30 8.5 21.5 8 10 700 0.53
          125 0.58
          16 100 2 24 10 13 800 0.61
          125 0.66
          150 0.7
          20 100 2.5 30 13 16 850 0.68
          125 0.71
          150 0.75
          200 0.8
          24 100 3 36 16 19 900 0.75
          125 0.8
          150 0.86
          200 0.92
          100
          100A          		 12 100 1.75 19 28 7 16 21 9 8 10 80 12 800 0.67
          125 0.69
          16 100 2 24 10 13 900 0.75
          125 0.8
          150 0.83
          20 100 2.5 30 13 16 950 0.8
          125 0.85
          150 0.9
          200 0.96
          24 100 3 36 16 19 1000 1.01
          125 1.09
          150 1.16
          200 1.21
          E-WAC53
          E-WAC54
          E-WAC57
          E-WAC58
          E-WAC59
          E-WAC60
          E-WAC61
          E-WAC62
          E-WAC63
          E-WAC64
          E-WAC65          		 120
          120A          		 16 100 2 24 31 10 20 21 — 10 10 13 103 12 900 0.8
          125 0.85
          150 0.9
          20 100 2.5 30 13 16 1000 0.91
          125 0.95
          150 1.1
          200 1.25
          24 100 3 36 16 19 1050 1.11
          125 1.2
          150 1.33
          200 1.45
          30 100 3.5 46 24 24 1100 1.16
          125 1.25
          150 1.38
          200 1.49
          250 1.54
          150 20 50 2.5 30 33 11 22 22 11 13 16 125 1050 0.93
          100 0.98
          125 1.02
          150 1.17
          200 1.32
          24 50 3 36 16 19 1100 1.13
          100 1.18
          125 1.27
          150 1.4
          200 1.52
          30 100 3.5 46 24 24 1150 1.42
          125 1.48
          150 1.53
          200 1.58
          250 1.63
