        脚杯 重载型 固定调节型/微调型

        条件筛选：

        性价比 标准型
        胶垫材质 无
        载荷 重载型
        前端特征 标准型
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码
          		 类型
          		 底座工艺
          		 材质 表面处理
          底座 螺杆 橡胶垫
          WAD01 固定调节型 无橡胶垫 车制底座 SUS304 SUS304 — —
          WAD02 S45C S45C 镀锌
          WAD03 镀铬
          WAD04 镀硬铬
          WAD05 无电解镀镍
          WAD06 带橡胶垫 SUS304 SUS304 丁腈橡胶(NBR) —
          WAD07 S45C S45C 镀锌
          WAD08 镀铬
          WAD09 镀硬铬
          WAD10 无电解镀镍
          WAD11 微调型 无橡胶垫 SUS304 SUS304 — —
          WAD16 带橡胶垫 丁腈橡胶(NBR)



          带橡胶垫的型号因橡胶垫存在受压变形的问题，在推荐负载内使用变形量不会过于明显。
          如不考虑橡胶垫变形后外观问题，可以按照无橡胶垫的推荐负载上限来使用。
          带橡胶垫的产品在需要移动设备时请将脚杯调节至离地10mm左右，防止橡胶垫与地面摩擦后脱落的问题。
          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。



          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

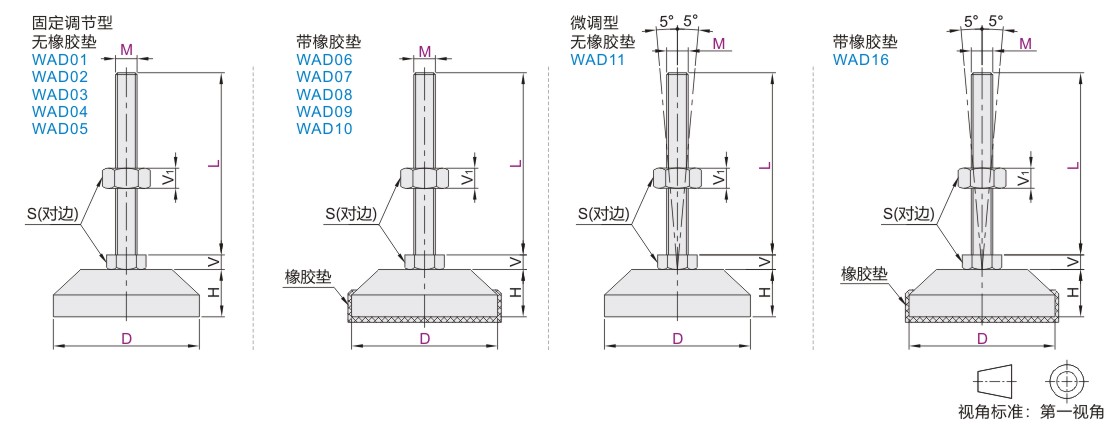

          参数图



          选型表

          型号 M L 螺距 S H V V1 垂直承载能力
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          无橡胶垫 有橡胶垫

          固定调节型
          WAD01
          WAD02
          WAD03
          WAD04
          WAD05
          WAD06
          WAD07
          WAD08
          WAD09
          WAD10


          微调型
          WAD11
          WAD16

          		 80 12 50 1.75 19 26 8 10 800 400 0.78
          75 0.80
          100 0.82
          125 0.84
          150 0.86
          14 50 2 22 9 11 1000 600 0.69
          75 0.75
          100 0.82
          125 0.85
          150 0.88
          16 50 2 24 10 13 2000 1200 0.83
          75 0.85
          100 0.87
          125 0.94
          150 1.01
          200 1.09
          250 1.13
          300 1.17
          20 50 2.5 30 13 16 2500 1800 0.93
          75 0.95
          100 0.97
          125 1.05
          150 1.20
          200 1.23
          250 1.31
          300 1.39
          24 50 3 36 16 19 3500 2200 1.02
          75 1.08
          100 1.13
          125 1.20
          150 1.28
          200 1.41
          250 1.5
          300 1.59
          350 1.67
          400 1.74
          100 16 50 2 24 10 13 3000 1500 1.25
          75 1.27
          100 1.29
          125 1.36
          150 1.43
          250 1.5
          300 1.57

          固定调节型
          WAD01  WAD06
          WAD02  WAD07
          WAD03  WAD08
          WAD04  WAD09
          WAD05  WAD10


          微调型
          WAD11
          WAD16

          		 100 20 50 2.5 30 26 13 16 4000 2200 1.35
          75 1.37
          100 1.39
          125 1.47
          150 1.62
          200 1.65
          250 1.7
          300 1.77
          24 50 3 36 16 19 5000 3000 1.38
          75 1.46
          100 1.55
          125 1.62
          150 1.7
          200 1.83
          250 1.93
          300 2.05
          350 2.18
          400 2.3
          固定调节型
          WAD01
          WAD02
          WAD03
          WAD04
          WAD05          		 120 20 50 2.5 30 13 16 5000 — 1.31
          75 1.37
          100 1.44
          125 1.52
          150 1.67
          250 1.82
          300 1.92
          24 50 3 36 16 19 5500 — 1.47
          75 1.57
          100 1.63
          125 1.7
          150 1.75
          200 1.8
          250 1.85
          300 1.9
          350 1.97
          400 2.04
          30 50 3.5 46 24 24 6000 — 1.62
          75 1.67
          100 1.74
          125 1.87
          150 1.96
          200 2.08
          250 2.19
          300 2.31
          350 2.40
          400 2.51
