同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      底座主体材质

      螺杆材质

      表面处理

      产品选型

      D

      M

      L

      图片仅供参考，请以已选的规格为准

        数量折扣低至85折

        脚杯 轻载型 固定调节型 偏心型 半月形 带定位孔

        条件筛选：

        性价比 标准型
        类型 固定调节型
        胶垫材质 无
        载荷 轻载型
        底座特征 半月形
        种类筛选 偏心脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          螺杆 底部
          WAN51 半月形 S45C SPCC 镀锌
          WAN52 镀铬
          WAN61 电泳(黑色)
          WAN66 SUS304 SUS304 —



          用途：适用于输送机械设备
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面
              无表面处理，碳钢会喷漆防锈。





          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

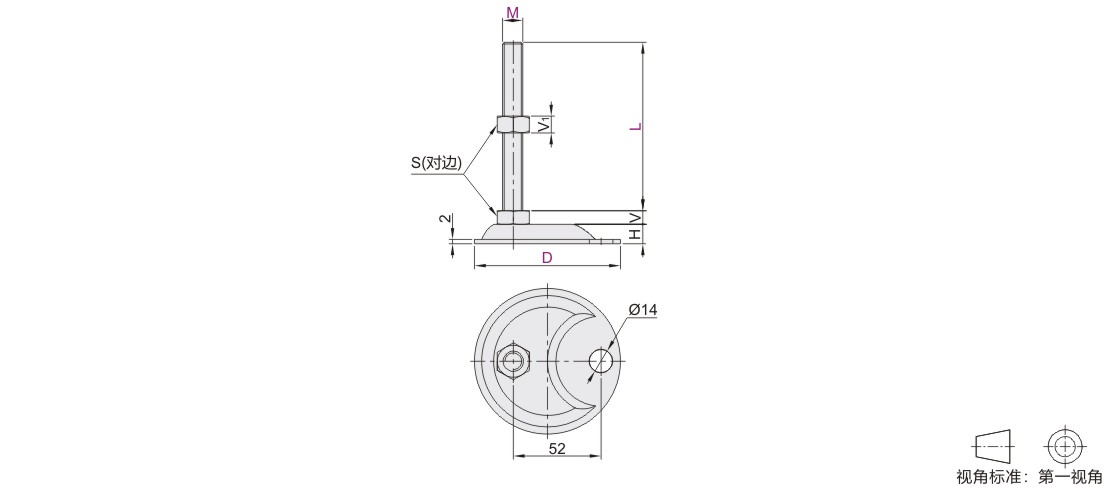

          参数图



          选型表

          型号 M L 螺距 S H V V1 垂直承载能力
          (Kg)          		 参考重量(Kg/pcs)
          代码 D WAN51/52 WAN61 WAN66
          WAN51
          WAN52
          WAN61
          WAN66          		 86.5 12 50 1.75 19 11 8 10 200 0.17 0.28 0.25
          75 0.18 0.33 0.27
          100 0.19 0.35 0.29
          125 0.2 0.37 0.31
          150 0.21 0.39 0.33
          16 50 2 24 10 13 300 0.19 0.31 0.28
          75 0.25 0.33 0.3
          100 0.29 0.35 0.33
          125 0.32 0.37 0.36
          150 0.35 0.39 0.4

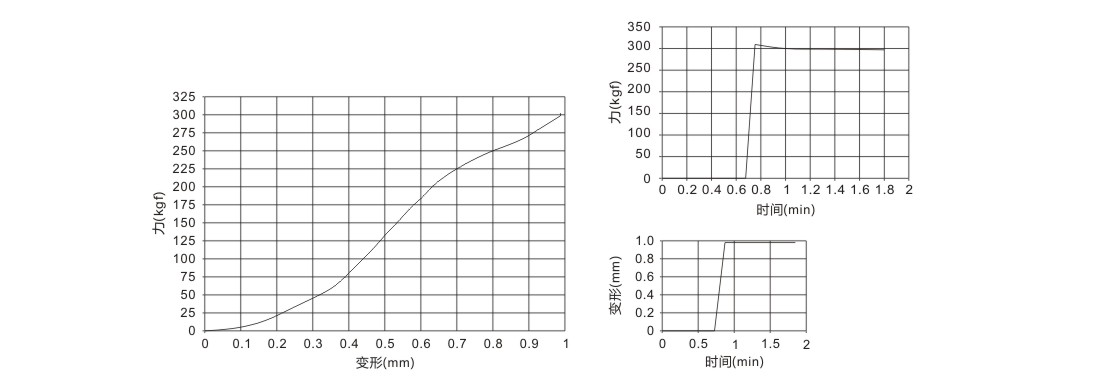

          承载力试验
