        脚杯 重载型 固定调节型 带手柄

        条件筛选：

        性价比 标准型
        类型 固定调节型
        表面处理 镀锌
        胶垫材质 无
        底座主体材质 S45C
        载荷 重载型
        螺杆材质 S45C
        底座特征 圆形
        种类筛选 带手柄脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        WAD61 固定调节型 S45C 镀锌



        由于市面上钢材位为5mm一个梯度，且存在公差， 因此车制底座公差-2~0mm均为合理范围。
        螺杆底部自带调节杆，在低负载的工况下可以直接用手调节脚杯高度，更适用于在需要较为频繁调节或缺乏工具的工况下使用。
        标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。





        请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

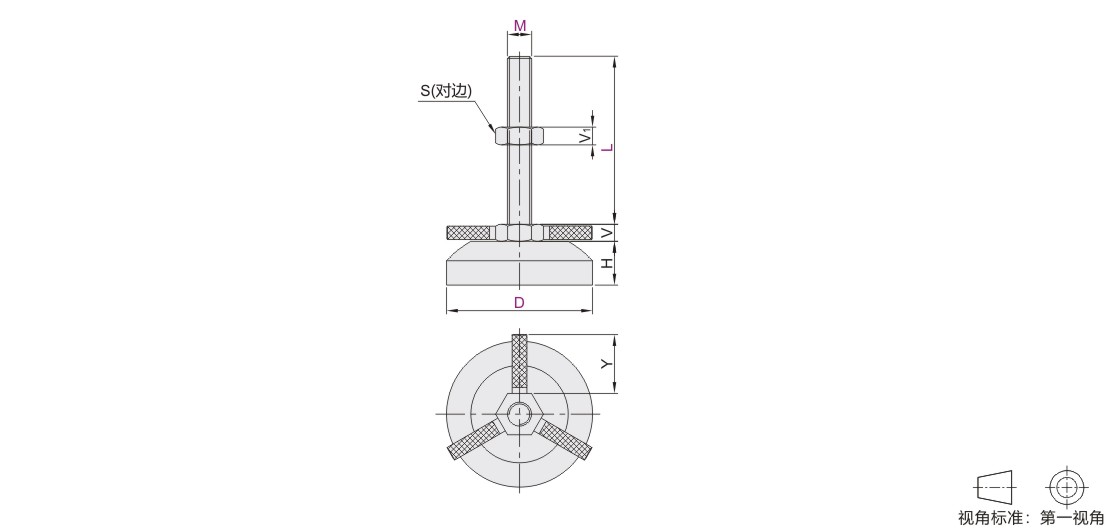

        参数图



        选型表

        型号 M L 螺距 S H V V1 Y 承载
        (Kg)        		 参考重量
        (Kg/pcs)
        代码 D
        WAD61 60 10 75 1.5 17 18 7 8 25 500 0.329
        100 0.340
        12 75 1.75 19 8 10 26 600 0.349
        100 0.367
        125 0.386
        150 0.408
        16 75 2 24 10 13 27 1200 0.451
        100 0.461
        125 0.520
        150 0.547
