        脚杯 超重载型 固定调节型 带防滑槽 带胶垫

        条件筛选：

        类型 固定调节型
        胶垫材质 无
        载荷 重载型
        种类筛选 防滑脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          无橡胶垫 带橡胶垫 底座 螺杆 带橡胶垫 底座 螺杆
          WAD31 WAD41 带防滑槽型 S45C S45C 丁腈橡胶
          (NBR)          		 电泳(黑色) 电泳(黑色)
          WAD32 WAD42 镀锌 镀锌
          WAD33 WAD43 镀铬 镀铬
          WAD34 WAD44 镀硬铬 镀硬铬
          WAD35 WAD45 无电解镀镍 无电解镀镍
          WAD37 WAD47 镀三价彩锌 镀三价彩锌
          WAD36 WAD46 SUS304 SUS304 — —



          特点(WAD36)：
          ● 用于外装，表面光亮。
          ● 不锈钢材质，防锈、耐腐蚀。
          ● 耐温范围：-35℃~80℃，耐温性能好。
          用途(WAD36)：
          ● 医疗设备，半导体设备，工业机械。
          带橡胶垫的型号因橡胶垫存在受压变形的问题，在推荐负载内使用变形量不会过于明显。
          如不考虑橡胶垫变形后外观问题，可以按照无橡胶垫的推荐负载上限来使用。
          带橡胶垫的产品在需要移动设备时请将脚杯调节至离地10mm左右，防止橡胶垫与地面摩擦后脱落的问题。
          镀三价彩锌产品，其颜色在不同批次会有轻微差异。
          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。
          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

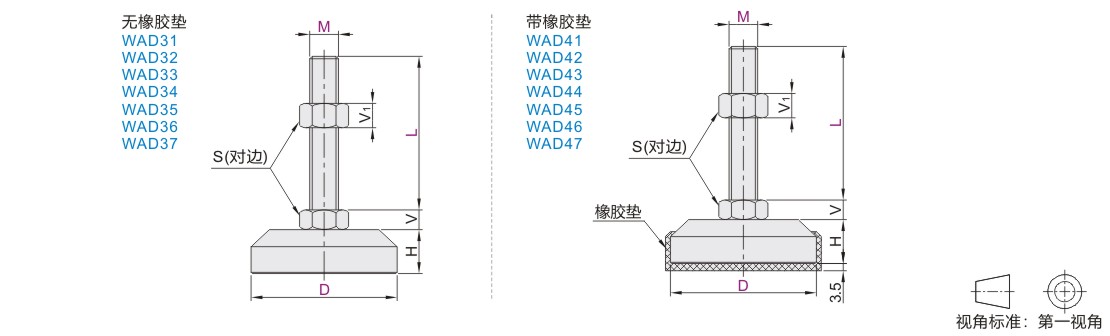

          参数图



          选型表

          型号 M L 螺距 H S V V1 承载(Kg) 参考重量
          (Kg/pcs)
          代码 D 无橡胶垫 有橡胶垫
          无橡胶垫
          WAD31
          WAD32
          WAD33
          WAD34
          WAD35
          WAD36
          WAD37          		 40 8 50 1.25 15 14 6 6 400 — 0.20
          75 0.20
          100 0.21
          125 0.22
          12 50 1.75 19 8 10 500 — 0.22
          75 0.23
          100 0.24
          125 0.25
          150 0.26

          无橡胶垫
          WAD31
          WAD32
          WAD33
          WAD34
          WAD35
          WAD36
          WAD37


          带橡胶垫
          WAD41
          WAD42
          WAD43
          WAD44
          WAD45
          WAD46
          WAD47

          		 60 12 50 1.75 18 19 8 10 800 650 0.45
          75 0.46
          100 0.47
          125 0.48
          150 0.49
          16 75 2 24 10 13 1000 750 0.45
          100 0.47
          125 0.49
          150 0.51
          20 75 2.5 30 13 16 1500 850 0.49
          100 0.51
          125 0.53
          150 0.55
          (20A) 50 1.5 30 13 16 1500 850 0.47
          80 0.50
          100 0.53
          150 0.57
          200 0.61
          (24A) 50 36 16 19 1600 1000 0.49
          80 0.52
          100 0.55
          150 0.59
          200 0.63
          (70) 16 75 2 23 24 10 13 1100 — 0.47
          100 0.49
          125 0.51
          150 0.53
          20 75 2.5 30 13 16 1400 — 0.51
          100 0.53
          125 0.55
          150 0.57
          24 100 3 36 16 19 1800 — 0.55
          125 0.57
          130 0.59
          150 0.61
          180 0.62
          200 0.64
          80 16 50 2 23 24 10 13 1400 900 0.74
          75 0.76
          100 0.78
          125 0.80
          150 0.82
          20 50 2.5 30 13 16 1800 1000 0.78
          75 0.80
          100 0.82
          125 0.84
          150 0.89
          200 0.92
          24 100 3 36 16 19 2200 1100 0.87
          125 0.89
          150 0.94
          200 1.04
          100 16 75 2 26 24 10 13 1800 1100 1.23
          100 1.25
          125 1.27
          150 1.29
          200 1.31
          250 1.33
          300 1.35
          20 75 2.5 30 13 16 2500 1200 1.32
          100 1.35
          125 1.38
          150 1.42
          200 1.46
          250 1.50
          300 1.53
          24 100 3 36 16 19 2600 1300 1.93
          125 1.98
          150 2.03
          200 2.15
          250 2.28
          300 2.40
          350 2.55
          400 2.65
          30 100 3.5 46 24 24 3200 1400 2.06
          125 2.10
          150 2.14
          200 2.24
          250 2.34
          300 2.44
          120 20 75 2.5 29 30 13 16 2800 1200 2.11
          100 2.14
          125 2.17
          150 2.22
          200 2.28
          250 2.31
          300 2.35
          24 100 3 29 36 16 19 3000 1300 2.14
          125 2.17
          150 2.20
          200 2.25
          250 2.28
          300 2.32
          350 2.35
          400 2.40
          30 100 3.5 46 24 24 3200 1400 2.16
          125 2.20
          150 2.24
          200 2.32
          250 2.36
          300 2.42
          350 2.48
          400 2.52
          无橡胶垫
          WAD31
          WAD32
          WAD33
          WAD34
          WAD35
          WAD37          		 158 30 100 3.5 32 46 24 24 5000 — 4.85
          150 5.04
          200 5.25
          250 5.44
          300 5.63
          350 5.82
          400 6.01



          带(  )规格仅适用于WAD32。
