        精密型防滑脚杯 重载型 固定调节型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        类型 固定调节型
        表面处理 镀锌
        胶垫材质 天然橡胶
        底座主体材质 S45C
        载荷 重载型
        螺杆材质 S45C
        底座特征 圆形带橡胶垫
        种类筛选 防滑脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 螺纹 材质 表面处理
          J-WAL01 固定调节型 普通螺纹 S45C 镀锌
          J-WAL11 车制螺纹



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座
              公差-2~0mm均为合理范围。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，
              需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

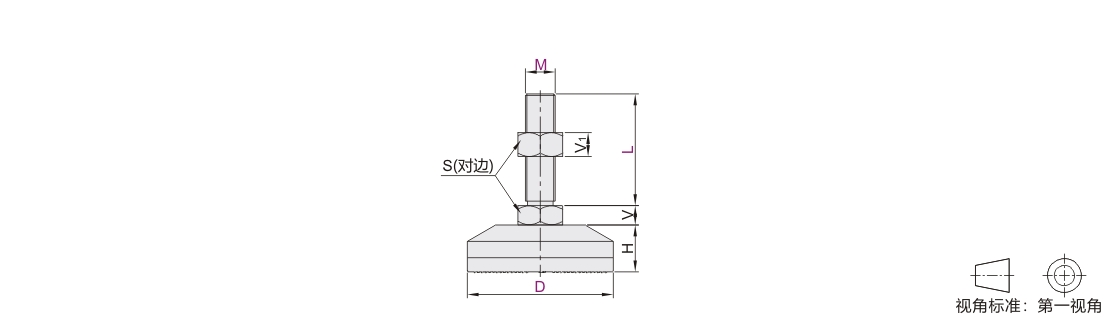

          参数图



          选型表

          型号 M L 螺距 S H V V1 承载
          (Kg)          		 重量
          (Kg/pcs)
          代码 D
          J-WAL01
          J-WAL11          		 80 20 50 1.5 30 27 13 16 900 0.58
          80 0.59
          100 0.60
          150 0.61
          200 0.62
          250 0.63
          300 0.64
          24 50 36 16 19 950 0.65
          80 0.66
          100 0.67
          150 0.69
          200 0.70
          250 0.71
          300 0.72
          100 20 50 30 32 13 16 950 0.85
          80 0.95
          100 1.05
          150 1.16
          200 1.27
          250 1.38
          300 1.49
          24 50 36 16 19 1000 1.05
          80 1.15
          100 1.20
          150 1.30
          200 1.50
          250 1.70
          300 1.90
