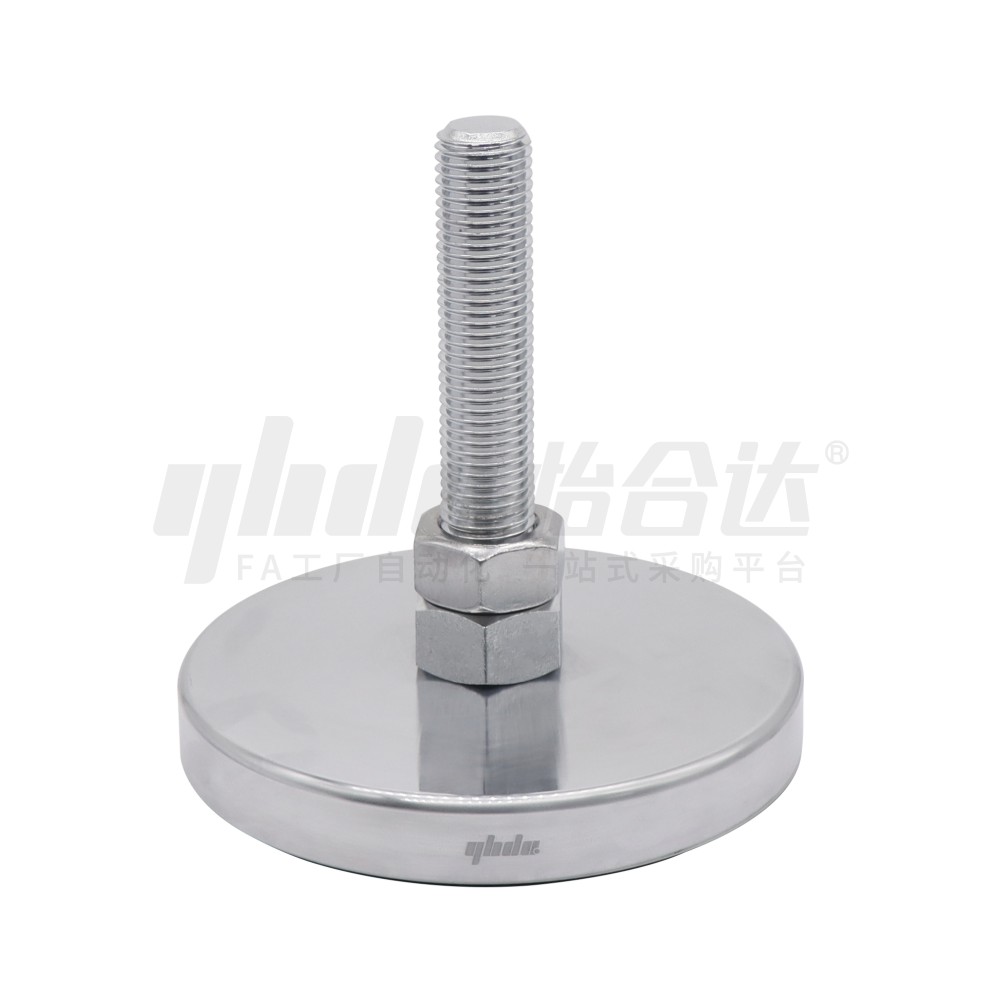

        脚杯 超重载型 固定调节型 金属+聚氨酯垫 大底座D200

        条件筛选：

        性价比 普通型
        类型 固定调节型
        胶垫材质 聚氨酯
        载荷 重载型
        底座特征 圆形无台阶
        种类筛选 防震脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工

          材质图

          参数图

          材质图
          代码 类型 材质 硬度 表面处理
          外罩 螺杆 底部 底部 外罩 螺杆
          WAL91 金属+聚氨酯底座型 S45C 碳钢 聚氨酯(黑色) 肖氏A90 镀锌
          WAL92 镀锌镍合金(本色)
          WAL93 镀铬
          WAL94 镀硬铬
          WAL95 电泳(黑色)
          WAL96 无电解镀镍
          WAL97 SUS304 SUS304 —



           特点：
          ● 聚氨酯与底座机械连接，保证连接的可靠性。
          ● 大底座的接触面更多，对地面的压强更小，有此要求的客户推荐选用。

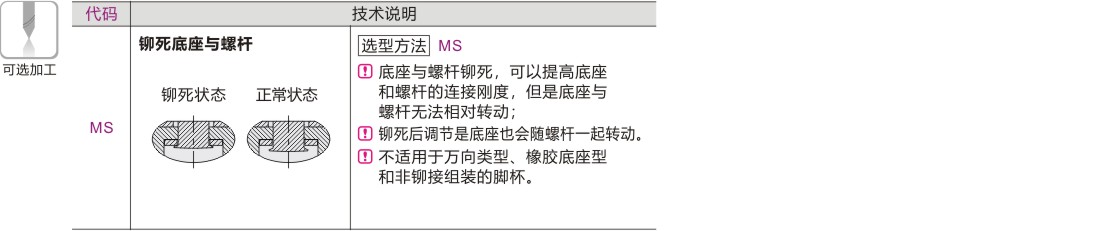

          ● 标准型号的底座与螺杆可以相对转动，需要不可转动时可以选择MS的可选加工来提高连接刚性。
          ● 隐藏式设计，站立视角下很难看到胶垫。

           标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面无表面处理，碳钢会喷漆防锈。

           此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，需要用纯车加工工艺，请另行询价报价。

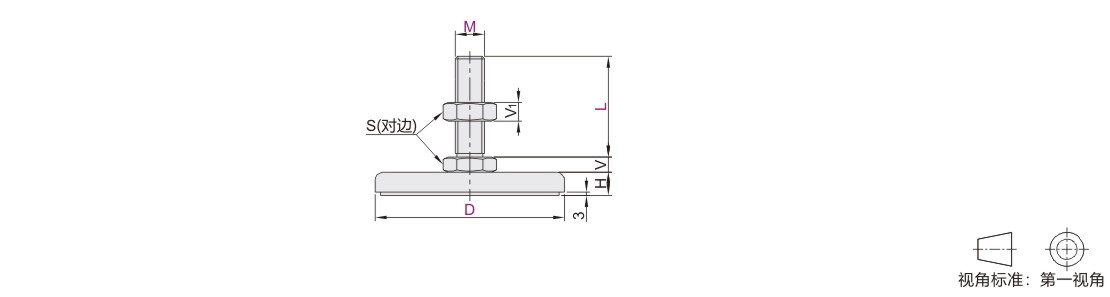

          参数图



          选型表

          型号 M L 螺距 S H V V1 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          WAL91
          WAL92
          WAL93
          WAL94
          WAL95
          WAL96
          WAL97          		 200 30 50 3.5 46 30 24 24 4500 9.15
          75 9.27
          100 9.39
          125 9.51
          150 9.63
          200 9.87
          250 10.11
          300 10.35
          36 100 4 55 29 5200 9.76
          125 9.93
          150 10.11
          200 10.46
          42 100 4.5 65 34 6000 10.21
          125 10.45
          150 10.69
          200 11.17
          52 100 5 80 42 8000 11.09
          125 11.46
          150 11.83
          200 12.57
