D
M
L
图片仅供参考，请以已选的规格为准
精密型脚杯 超重载型 万向调节型 带胶垫
条件筛选：
性价比 精密型
类型 万向调节型
载荷 重载型
种类筛选 防滑脚杯
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||
| 螺杆 | 底座 | 橡胶垫 | ||||
| J-WAC61 | 万向调节型 | 无橡胶垫 | SUS304 | SUS304 | — | — |
| J-WAC62 | S45C | S45C | 镀锌 | |||
| J-WAC63 | 带橡胶垫 | SUS304 | SUS304 | NBR | — | |
由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。 万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。 标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。 请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

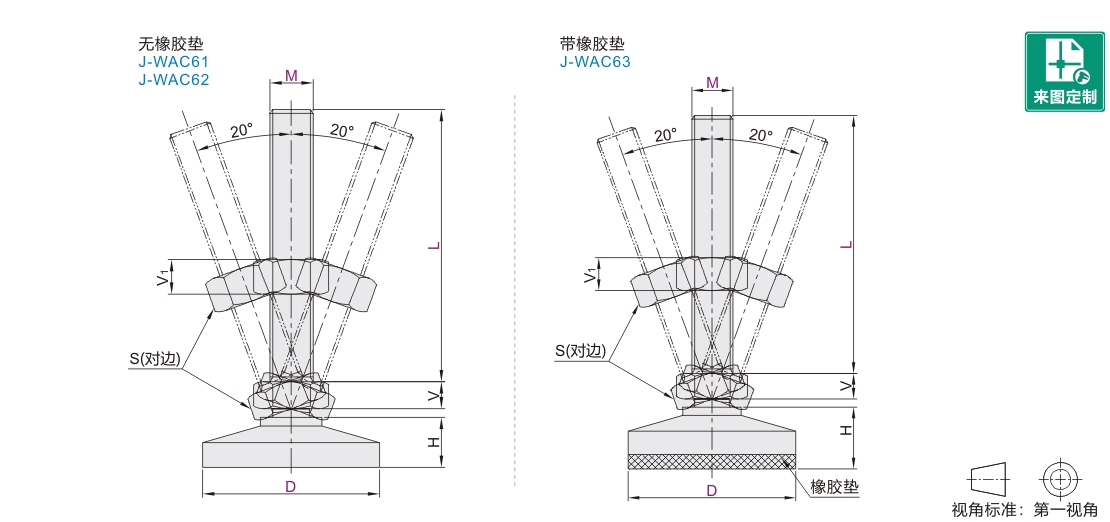

参数图
无橡胶垫
| 型号 |
M |
L |
螺距 |
S |
H |
V |
V1 |
承载(Kg) |
参考重量 (Kg/pcs) |
|
| 代码 | D | |||||||||
| J-WAC61 J-WAC62 |
60 | 12 | 125 | 1.75 | 19 | 14.3 | 8 | 10 | 1470 | 0.36 |
| 16 | 100 | 2 | 24 | 10 | 13 | 1960 | 0.44 | |||
| 125 | 0.48 | |||||||||
| 200 | 0.54 | |||||||||
| 20 | 100 | 2.5 | 30 | 13 | 16 | 3920 | 0.58 | |||
| 125 | 0.64 | |||||||||
| 150 | 1.2 | |||||||||
| 80 | 20 | 200 | 14.9 | 0.74 | ||||||
| 24 | 150 | 3 | 36 | 16 | 19 | 4900 | 1.55 | |||
| 100 | 30 | 200 | 3.5 | 46 | 19.1 | 24 | 24 | 6860 | 2.95 | |
| J-WAC61 | 127 | 42 | 150 | 4.5 | 65 | 23.1 | 20 | 32 | 3000 | 4.68 |
| 200 | 5.17 | |||||||||
| 250 | 5.6 | |||||||||
| 300 | 6.06 | |||||||||
带橡胶垫
| 型号 |
M |
L |
螺距 |
S |
H |
V |
V1 |
承载(Kg) |
参考重量 (Kg/pcs) |
|
| 代码 | D | |||||||||
| J-WAC63 | 100 | 24 | 150 | 3 | 36 | 43.1 | 16 | 19 | 2000 | 2.14 |
| 200 | 2.3 | |||||||||
| 30 | 150 | 3.5 | 46 | 24 | 24 | 2500 | 2.78 | |||
| 200 | 3.08 | |||||||||
-
