        精密型脚杯 超重载型 固定调节型 带轴承 公制/梯形螺纹

        条件筛选：

        性价比 精密型
        类型 固定调节型
        表面处理 无
        胶垫材质 无
        底座主体材质 SUS304
        载荷 超重载型
        螺杆材质 SUS304
        底座特征 圆形
        种类筛选 防滑脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 螺纹规格 材质 表面处理
          J-WAC71 固定调节型 公制螺纹 SUS304 —
          J-WAC72 梯形螺纹



          特点
          ●  采取了旋铆处理。
          ●  螺杆部采用公制/梯形螺纹。
          ●  内置轴承，调节操作方便、顺畅。
          ●  也可定制钢制产品。(最小批量10pcs)



          注意
          ●  请务必与调整脚底座J-WAC96/97组合使用详见下表。
          标准螺杆长度以25mm为一个梯度，可根据客户
              要求定制长度，需要注意定制长度后，切短的面
              无表面处理，碳钢会喷漆防锈。

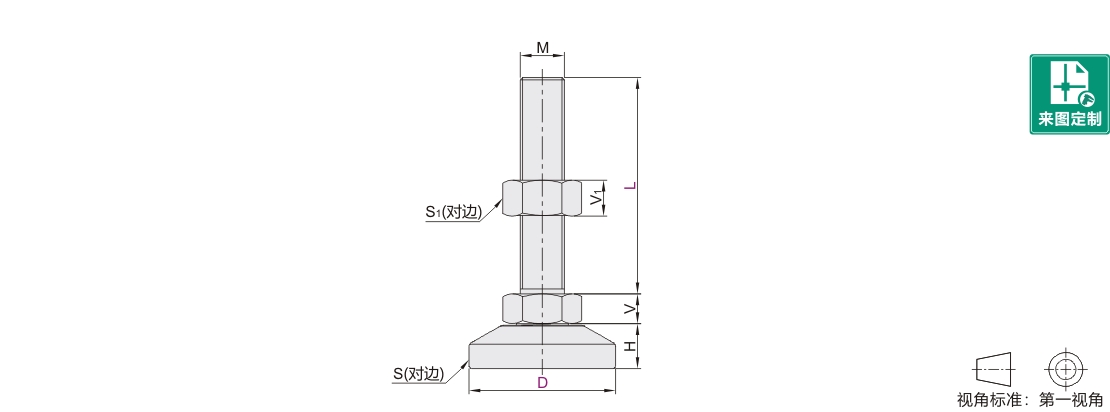

          参数图



          选型表

          型号
          		 D
          		 L
          		 M×螺距
          		 S
          		 S1
          		 H
          		 V
          		 V1
          		 承载
          (Kg)
          		 参考重量
          (Kg/pcs)
          代码 规格
          公制螺纹
          J-WAC71          		 42 127 200 M42×4.5 60 65 33.5 20 33 6500 4.82
          300 5.72
          52 137 200 M52×5 80 80 38.5 22 42 9000 7.68
          300 9.08
          60 147 200 M60×5.5 90 90 42.5 24 48 11000 10.34
          300 12.14
          梯形螺纹
          J-WAC72          		 42 127 200 Tr42×6 60 65 33.5 20 32 6500 4.82
          300 5.72
          52 137 200 Tr52×7 80 80 38.5 22 42 9000 7.68
          300 9.08
          60 147 200 Tr60×8 90 90 42.5 24 48 11000 10.34
          300 12.14
