        脚杯底座 重载型 万向调节型

        条件筛选：

        性价比 标准型
        类型 万向调节型
        胶垫材质 无
        载荷 重载型
        底座特征 圆形
        种类筛选 脚杯底座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          WAJ01 万向调节型 SUS304 —
          WAJ02 S45C 镀锌



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。

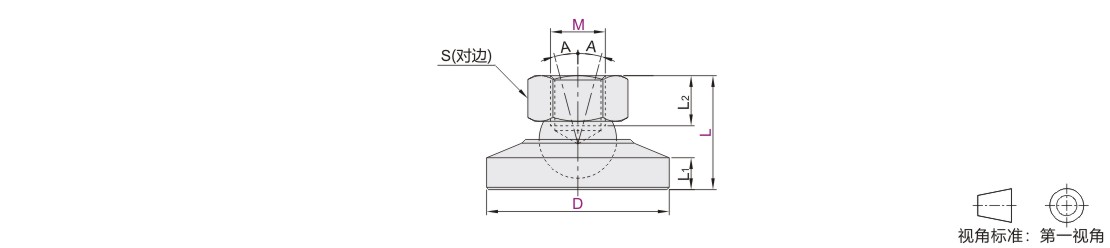

          参数图



          选型表

          型号 M L 螺距 L1 L2 S A 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          WAJ01
          WAJ02          		 20 M6 18 1 4 5 10 15° 200 0.07
          25 M8 20 1.25 5.5 7 14 300 0.1
          32 M10 22.5 1.5 6 9 17 500 0.5
          40 M12 25 1.75 7 11 19 600 0.56
          50 48 13 13 21 20° 600 1.12
          60 8 600 1.17
          75 M16 50 2 12 15 25.5 25° 700 1.23
          90 56 19 700 1.28
          100 M20 52 2.5 14.5 17 32 30° 900 1.34
          128 M20 49 1.5 15.5 900 2
          150 900 2.4
