图片仅供参考，请以已选的规格为准
横移机械手 不可旋转型 气动驱动 XZ轴
条件筛选：
驱动方式 气动
产品名称 横移机械手
机械手运作 不可旋转
速度 普通型
种类筛选 横移机械手
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
安装组件
产品选型
安装位置
H
150~400
/10
X
Z
配置
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装组件 | 移载方向 | 驱动方式 | |
| ZBC11 | 横移机械手 | 不可旋转型 | 无 | XZ轴 | 气动 |
| ZBC12 | 有 | ||||

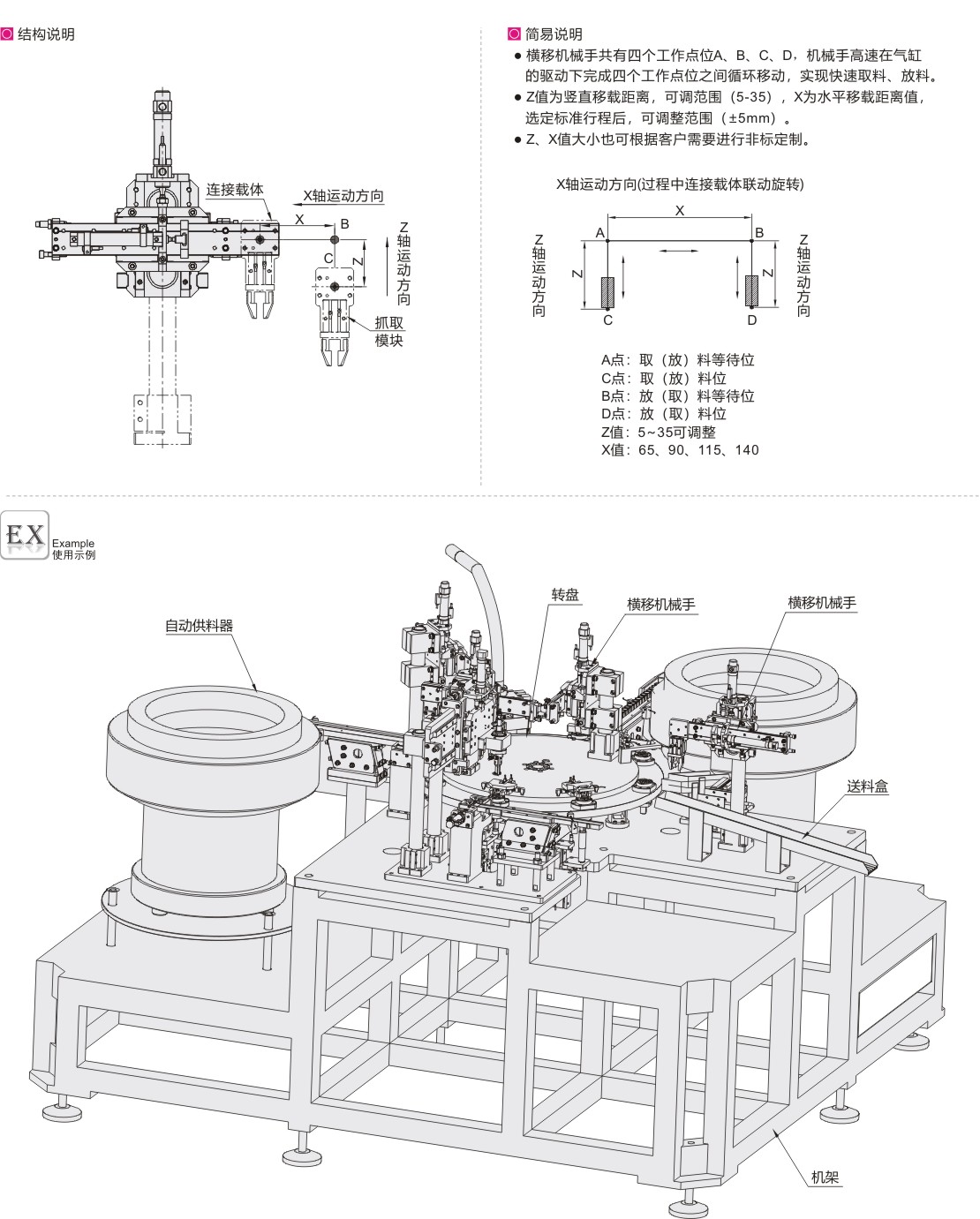

产品特性
● 机构紧凑、外形美观：
● 高精度移载、可靠性高；
● 降低设计与制造的成本。
本机械手配两个内置磁环圆形气缸、磁性开关(4条)。

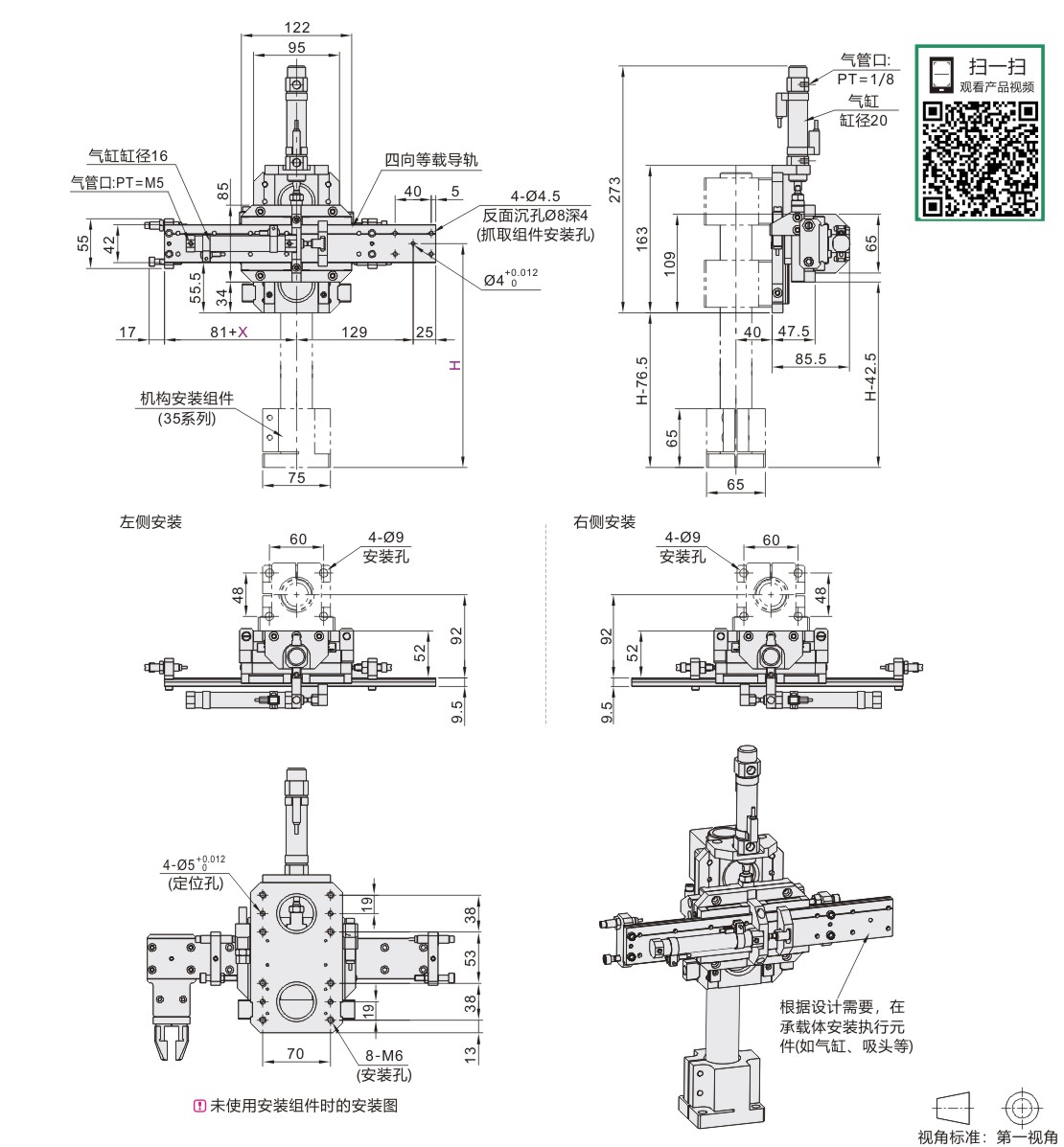

参数图
无安装组件
| 型号 |
X轴行程 ( mm) |
Z轴行程 ( mm) |
配置 |
重复位置 精度(mm) |
循环时间 (S) |
工作气压 ( Mpa) |
负载 (g) |
|
| 代码 | 安装位置 | |||||||
| ZBC11 | L(左) R(右) |
65 90 115 140 | 35 | 无指定(对应的气缸品牌为SMC ，导轨品牌为PMI) B：标配(对应的气缸品牌为亚德客 ，导轨品牌为PMI) |
±0.05 | 2 | 0.4~0.6 | 800 (max) |
带安装组件
| 型号 |
H初始高度 最小单位10(mm) |
X轴行程 ( mm) |
Z轴行程 ( mm) |
配置 |
重复位置 精度(mm) |
循环时间 (S) |
工作气压 ( Mpa) |
负载 (g) |
|
| 代码 | 安装位置 | ||||||||
| ZBC12 | L(左) R(右) |
150~400 | 65 90 115 140 |
35 | 无指定(对应的气缸品牌为SMC ，导轨品牌为PMI) B：标配(对应的气缸品牌为亚德客 ，导轨品牌为PMI) |
±0.05 | 2 | 0.4~0.6 | 800 (max) |
-
