        异形附件专用链条输送机 头部驱动  08B碳钢链条 双列链条型

        条件筛选：

        类型 双列链条型
        传动类型 链条
        节距 12.7
        驱动 头部驱动
        种类筛选 异型附件用链条输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            B

            100~400
            /10

            L

            406.4~2997.2
            /25.4

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            链条类型

            马达品牌选择

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            		 表面处理
            型材 轴承座 链条 链条导向条 型材 链条
            KSE31 双列链条型 6063-T5 6061 碳钢 UHMW-PE 碱砂氧化
            		 —



            产品简介：
                异形附件链条输送机主要用于装配及加工生产线的物料输送；采用带附件08B链条作为输送载体，工装治具
                可以安装在附件上随链条传送，输送平稳，噪音小；主体采用特铝制型材，结构简单轻巧。
            产品特点：
            ● 结构紧凑美观，整体模块化；
            ● 采用特铝制型材制作，易于安装；
            ● 多种异形附件可供选择，自动化程度高。

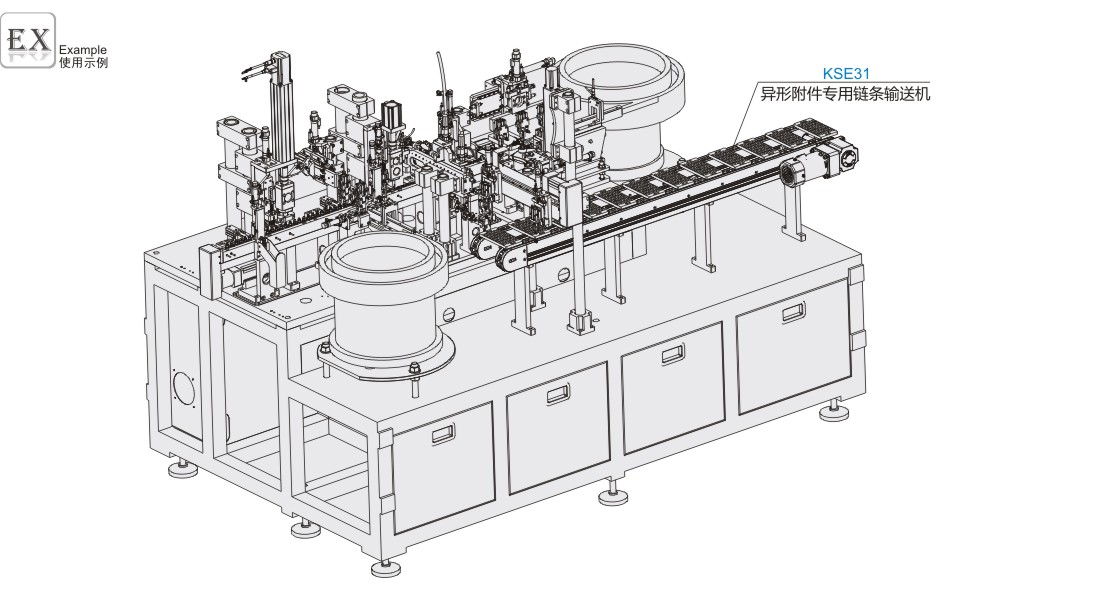

            应用场合：主要应用于产品、治具的输送。

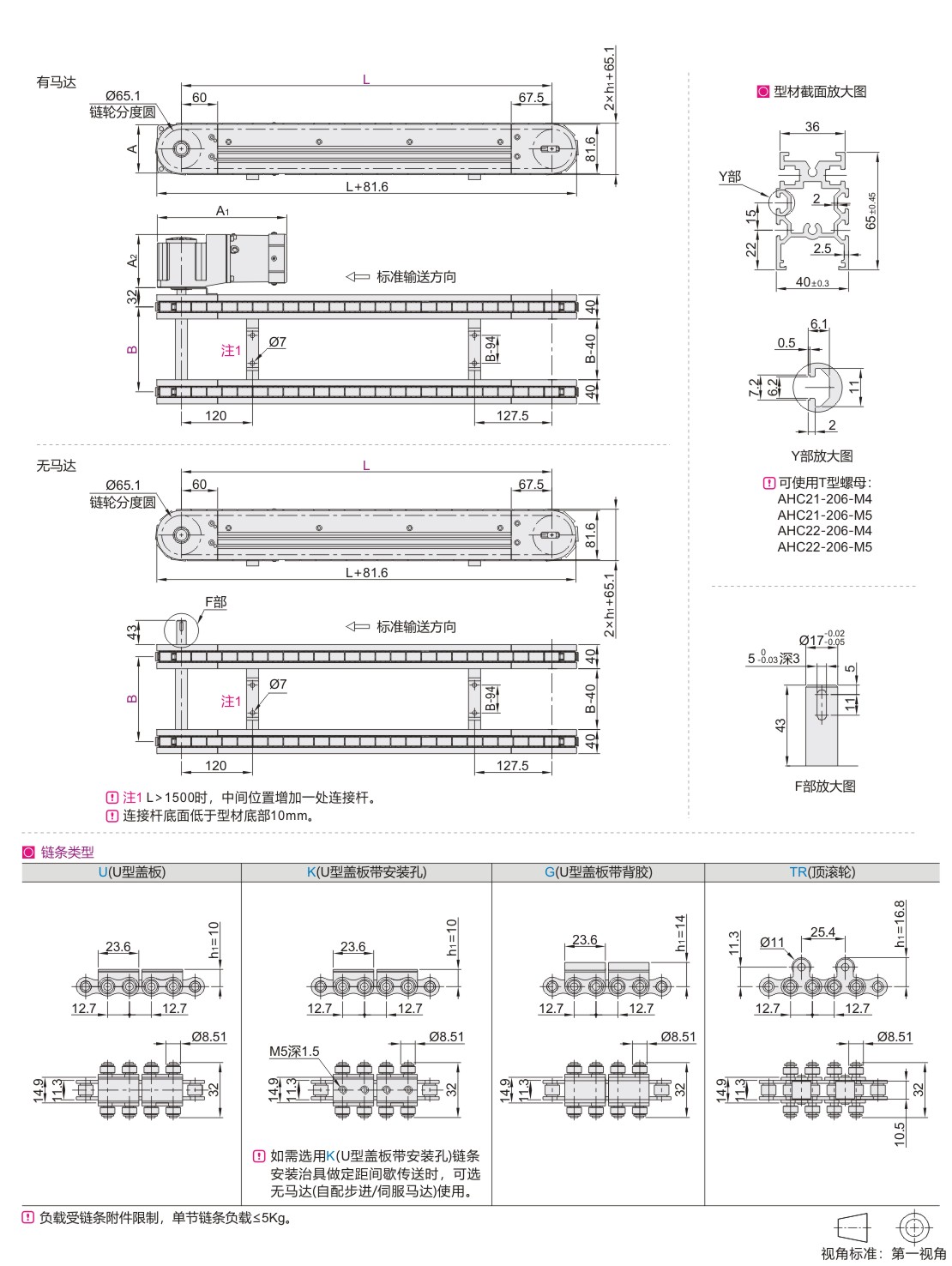

            参数图



            选型表

            型号 L
            最小单位25.4            		 马达选择 链条类型 马达品牌
            选择
            代码 B(最小单位10) 输出功率(W) 电压(V) 规格 齿轮头减速比
            KSE31 100~400 50

            25

            60

            120

            		 TA220(单相)  SCM(速度控制马达)
            		 5  6  7.5  10  12.5  15
            20  25  30  36  50  60
            75  90  100  120  150
            U(U型盖板)
            K(U型盖板带安装孔)
            G(U型盖板带背胶)
            TR(顶滚轮)
            		 Z(中大力德)
            J(精研马达)
            SA200(三相)   MIV(变频器)
            NM(无马达) — —

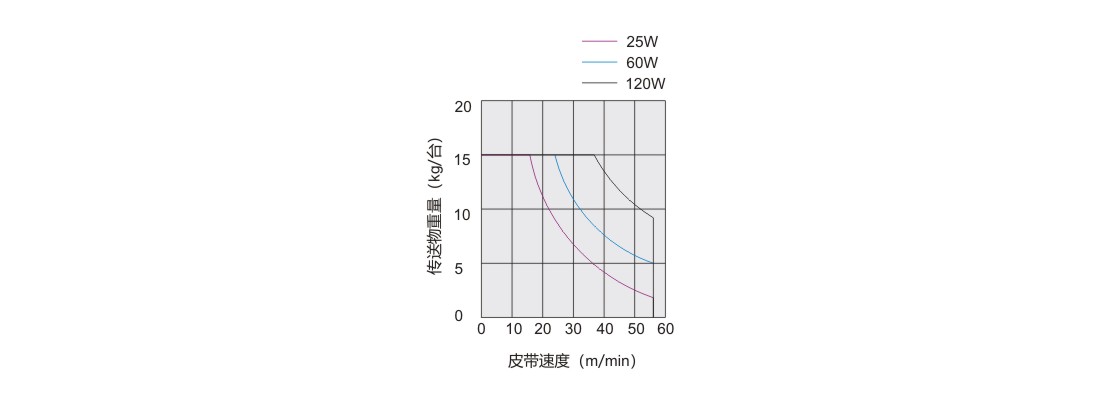

            传送能力（参考值）





            A/A1/A2尺寸表

            输出功率
            (W)            		 马达 减速比 A A1 A2
            规格 制造商
            25 三相马达 精研 5~150
            		 80
            		 201 89
            速度控制马达 211
            三相马达 中大 200.5 88
            速度控制马达 212.5
            60 三相马达 精研 90
            		 263 99
            速度控制马达 274
            三相马达 中大 263 98
            速度控制马达 274
            120 三相马达 精研
            		 278 99
            速度控制马达 289
            三相马达 中大 278 98
            速度控制马达 288



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            5 56.2 64.2
            6 46.8 53.5
            7.5 37.4 42.8
            10 28.1 32.1
            12.5 22.5 25.7
            15 18.7 21.4
            20 14.0 16.0
            25 11.2 12.8
            30 9.4 10.7
            36 7.8 8.9
            50 5.6 6.4
            60 4.7 5.3
            75 3.7 4.3
            90 3.1 3.6
            100 2.8 3.2
            120 2.3 2.7
            150 1.9 2.1



             可能会因负载状态而减小。

            此输送速度参照精研马达（1400转/min）。
