        异形附件专用链条输送机 头部驱动  08B碳钢链条 单列链条型

        条件筛选：

        类型 单列链条型
        传动类型 链条
        节距 12.7
        驱动 头部驱动
        种类筛选 异型附件用链条输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 7 项未选择

            重置

            代码

            产品选型

            L

            406.4~2997.2
            /25.4

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            链条类型

            马达品牌选择

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            		 表面处理
            型材 轴承座 链条 链条导向条 型材 链条
            KSE32 单列链条型 6063-T5 6061 碳钢 UHMW-PE 碱砂氧化
            		 —



            产品简介：
                异形附件链条输送机主要用于装配及加工生产线的物料输送；采用带附件08B链条作为输送载体，工装治具
                可以安装在附件上随链条传送，输送平稳，噪音小；主体采用特铝制型材，结构简单轻巧。
            产品特点：
            ● 结构紧凑美观，整体模块化；
            ● 采用特铝制型材制作，易于安装；
            ● 多种异形附件可供选择，自动化程度高。

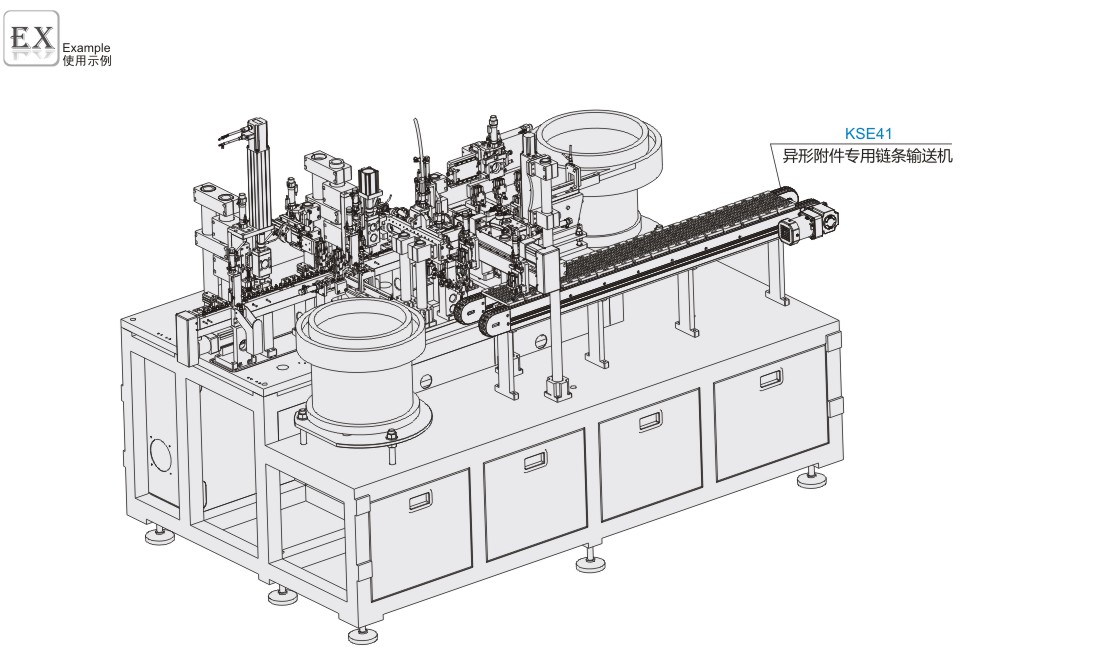

            应用场合：主要应用于产品、治具的输送。

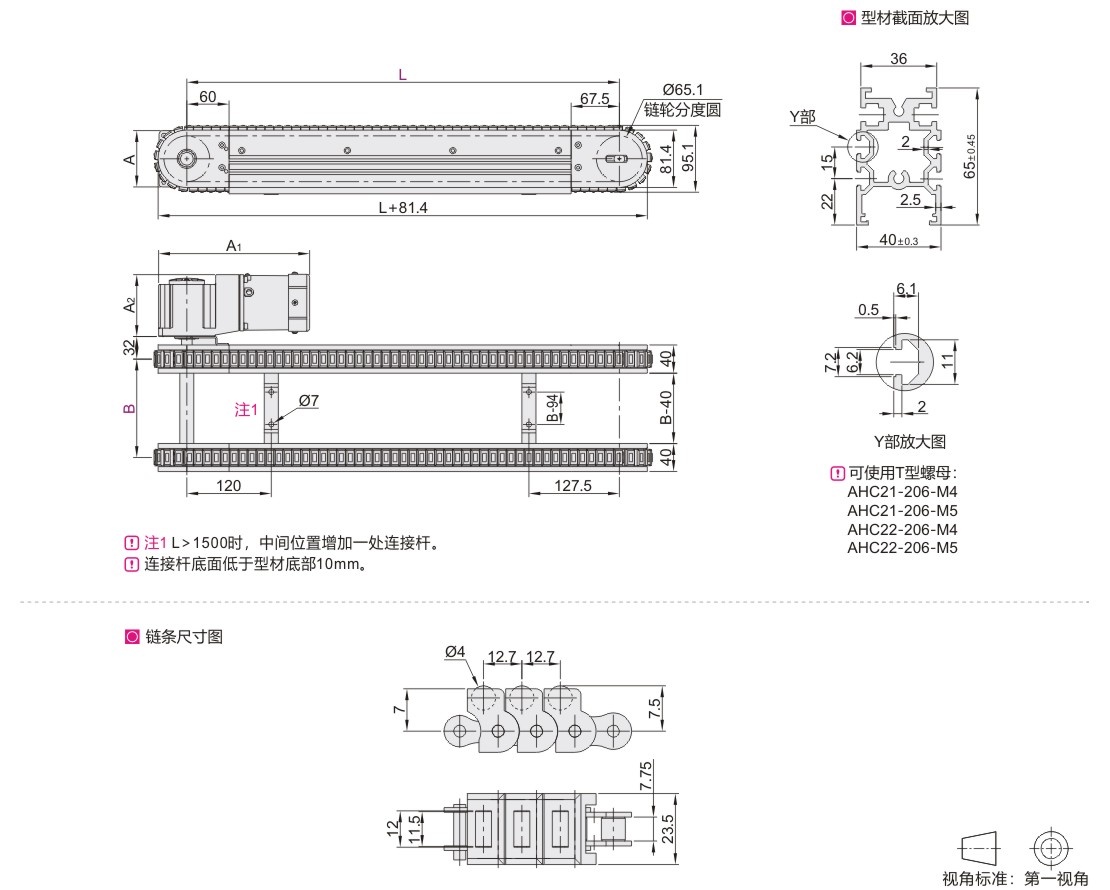

            参数图



            选型表

            型号 L
            最小单位25.4            		 马达选择 链条类型 马达品牌
            选择
            代码 输出功率(W) 电压(V) 规格 齿轮头减速比
            KSE32 406.4~2997.2

            25

            40

            		 TA220(单相)  SCM(速度控制马达)
            		 5  6  7.5  10  12.5  15
            20  25  30  36  50  60
            75  90  100  120  150
            U(U型盖板)
            K(U型盖板带安装孔)
            G(U型盖板带背胶)
            TR(顶滚轮)
            		 Z(中大力德)
            J(精研马达)
            SA200(三相)   MIV(变频器)
            NM(无马达) — —

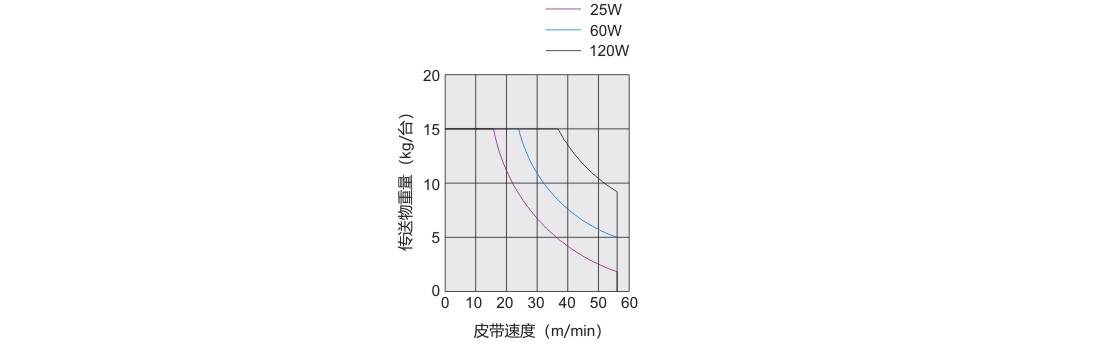

            传送能力（参考值）





            A/A1/A2尺寸表

            输出功率
            (W)            		 马达 减速比 A A1 A2
            规格 制造商
            25 三相马达 精研 5~150 80
            		 201 89
            速度控制马达 211
            三相马达 中大 200.5 88
            速度控制马达 212.5
            40 三相马达 精研 90 244 99
            速度控制马达 254
            三相马达 中大 242 98
            速度控制马达 254



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            5 56.2 64.2
            6 46.8 53.5
            7.5 37.4 42.8
            10 28.1 32.1
            12.5 22.5 25.7
            15 18.7 21.4
            20 14.0 16.0
            25 11.2 12.8
            30 9.4 10.7
            36 7.8 8.9
            50 5.6 6.4
            60 4.7 5.3
            75 3.7 4.3
            90 3.1 3.6
            100 2.8 3.2
            120 2.3 2.7
            150 1.9 2.1



             可能会因负载状态而减小。

            此输送速度表参照精研马达（1400转/min）。
