        小型千鸟式单侧滚子链输送线 中间驱动 链条：不锈钢 双列型

        条件筛选：

        类型 双列式
        主体 型材
        皮带类型 滚子链
        驱动 中间驱动
        种类筛选 小型滚子链输送线

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 8 项未选择

        重置

        代码

        产品选型

        B

        100~200
        /1

        线体长度L

        1000~4000
        /10

        输出功率(W)

        电压(V)

        规格

        齿轮头减速比

        驱动部位置F

        200~3800
        /5

        马达品牌选择

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 链条 惰轮
        材质 表面处理 材质 表面处理
        KPW51 中间驱动 不锈钢 — 45 发黑



        产品简介：
            小节距单侧滚子链输送线主要用于装配及加工生产线中的物料输送，
            使其上承托货物的工装板快速运行，通过阻挡器停止于相应的操作位置；
            或通过相应指令来完成积放动作及循环移行、转位、专线等功能。

        产品特性：
        ● 负载：≤10kg/m；
        ● 输送速度：≤400mm/s；
        ● 噪音：60dB。

        应用场合：
        ● 主要应用于各种小型的电子电器、3C等行业生产线。
           最常用的行业有：手机生产线，电子电器部件组装线，机电部件组装线。


        齿轮头减速比

        齿轮头
        减速比
        		 滚子链速度(m/min)
        50Hz 60Hz
        12.5 17.7 21.2
        15 14.7 17.7
        18 12.3 14.7
        20 11.1 13.3
        25 8.8 10.6
        30 7.4 8.8
        36 6.1 7.4
        50 4.4 5.3
        60 3.7 4.4
        75 2.9 3.5
        90 2.5 2.9
        100 2.2 2.7
        120 1.8 2.2
        150 1.5 1.8


        可能会因负载状态而减小。
        此输送速度表参照松下电机(1400转/min)，
            台湾电机(1300转/min)。






        出货默认预装M6国标六角螺母：L<500时每条槽内均预先装入
            8个M6的国标六角螺母，L≥500时每条槽内均预先装入12个M6
            的国标六角螺母(长度增加时，对应的螺母以此类推增加)。
        客户也可以自行购买后装T型螺母型号：
            AHC21-206-M4、AHC21-206-M5。

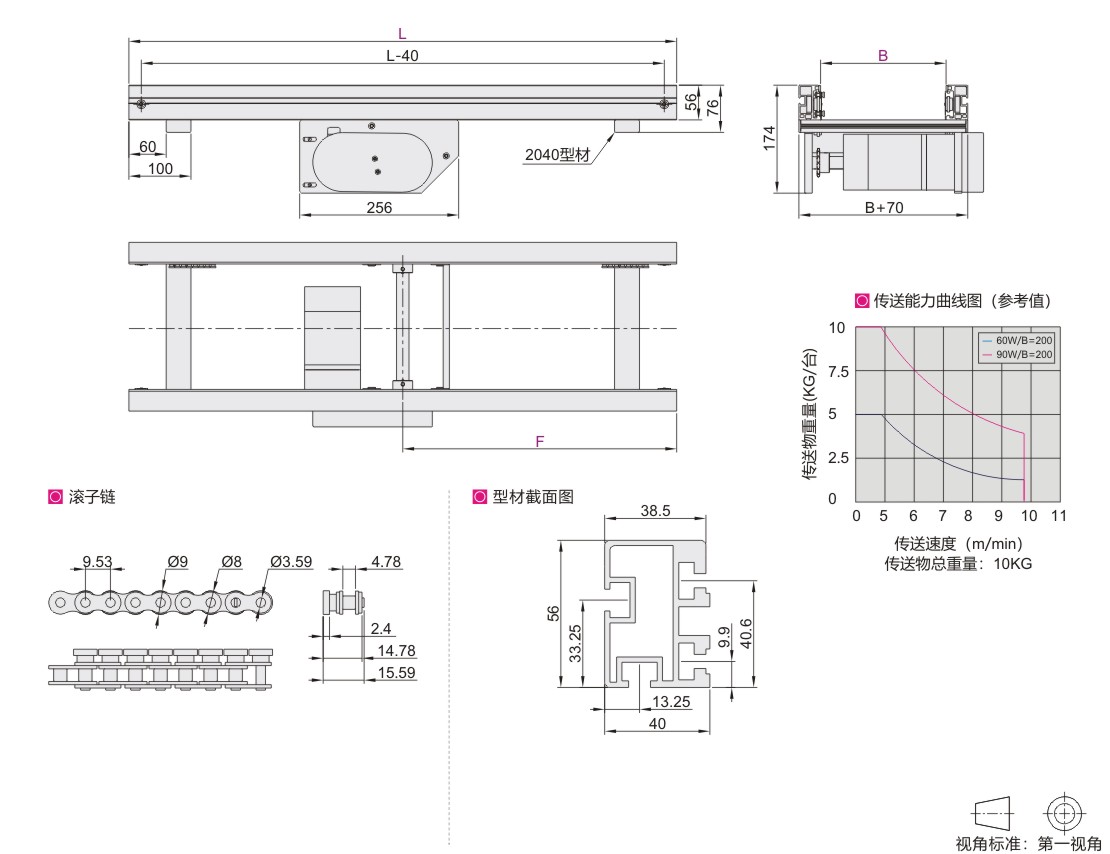

        参数图



        选型表

             型号
        		 L
        最小单位10
        		       马达选择
        		 F
        最小单位5
        		 马达品牌
        选择
        代码 B 输出功率(W) 电压(V) 规格 齿轮头减速比
        KPW51 100~200 1000~4000 60  TA220
        (单相)
        SA200
        (三相)
        		 SCM
        (调速器)
        INV
        (变频器)        		       12.5  15    18  20
              25     30    36  50
              60     75    90
              100   120  150        		 200<F<L-200 T(台湾品牌)
        90

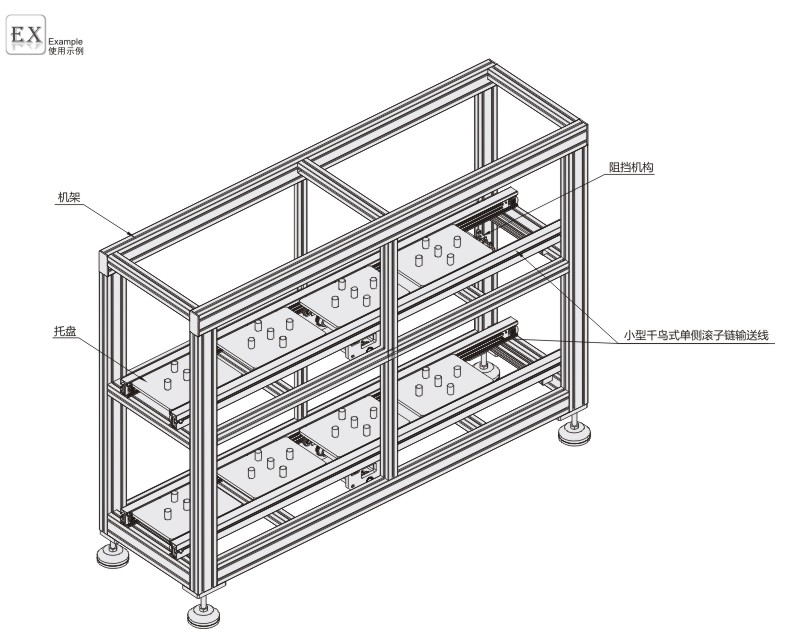

        用于多个工作站产品夹具的传送。
