        90°转弯平皮带输送机 头部驱动 宽度指定型

        品牌名称：

        怡合达

        条件筛选：

        类型 宽度指定型
        颜色 电脑白
        表面处理 烤漆
        主体 钣金
        皮带类型 转弯皮带
        驱动 头部驱动
        种类筛选 90°转弯皮带输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            重置

            代码

            产品选型

            B

            R

            H

            600~1000
            /10

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            皮带输送方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            机架 防护罩 转轴 皮带支撑板 皮带导轮 机架 防护罩
            KPX02 90°转弯平皮带输送机 A3
            		 45 SUS304 POM 烤漆(电脑白）



            产品简介：
                主要用于直角拐弯处过渡接驳和产品循环输送系统，各生产型企业，物流行业基本都能使用到，
                转弯皮带输送机与其他输送设备配合使用能充分节省空间并能起到良好的输送效果。
            口产品特点：
            ● 结构简洁美观，安装方便；
            ● 性能稳定，运行平稳，输送效率高；
            ● 节省空间，有效减小设备占用面积。





            齿轮头减速比

            齿轮头
            减速比            		 皮带外侧半径速度（空载）VR1
            m/min
            50Hz 60Hz
            5 52.49 59.98
            6 43.74 49.99
            7.5 34.99 39.99
            10 26.24 29.99
            12.5 20.99 23.99
            15 17.50 19.99
            20 13.12 15.00
            25 10.50 12.00
            30 8.75 10.00
            36 7.29 8.33
            50 5.25 6.00



             可能会因负载状态而减小。
             此输送速度表参照国产马达（1250转/min）。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达
                容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达
                过热。(输送能力对照表是指刻度在100的输送能力)。

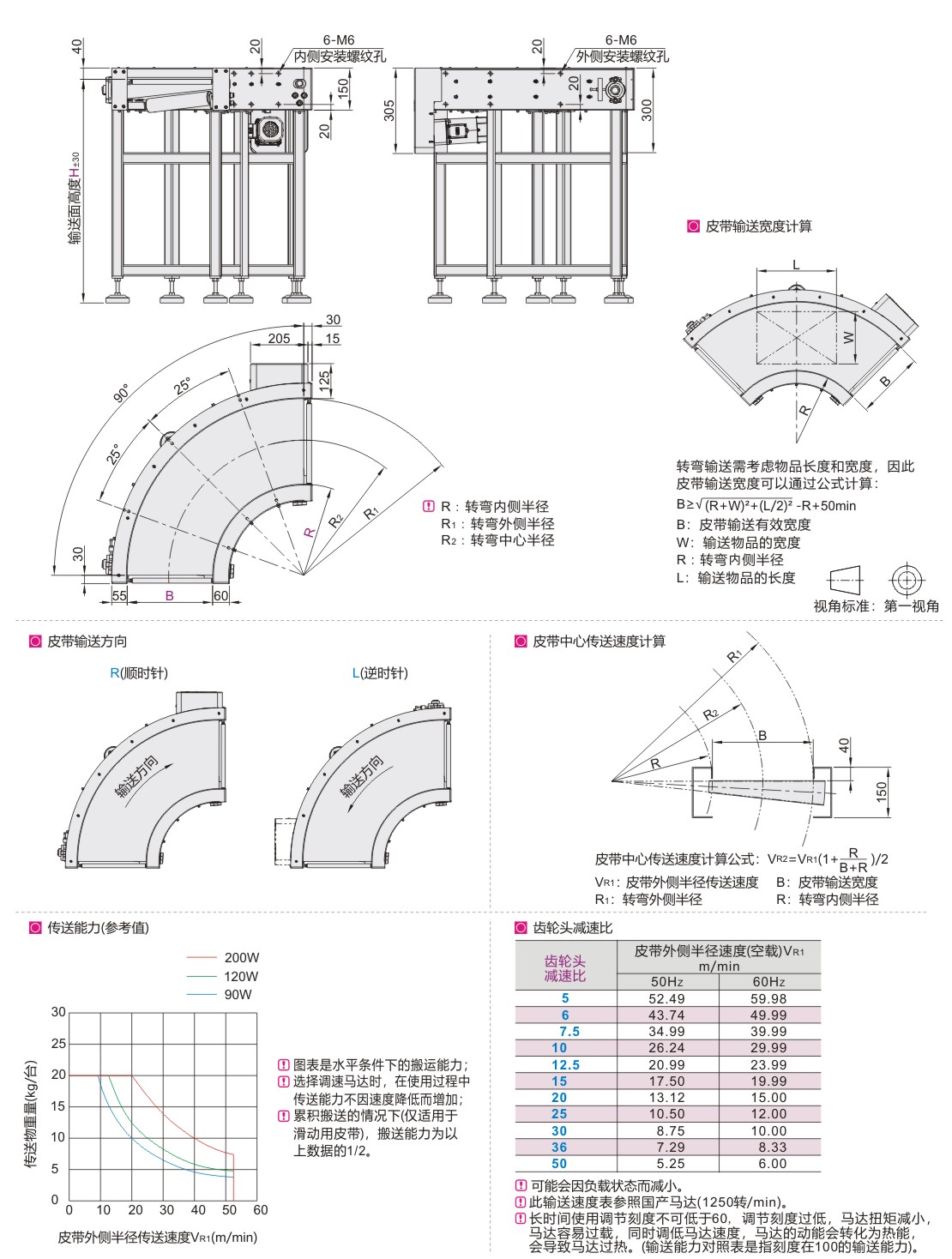

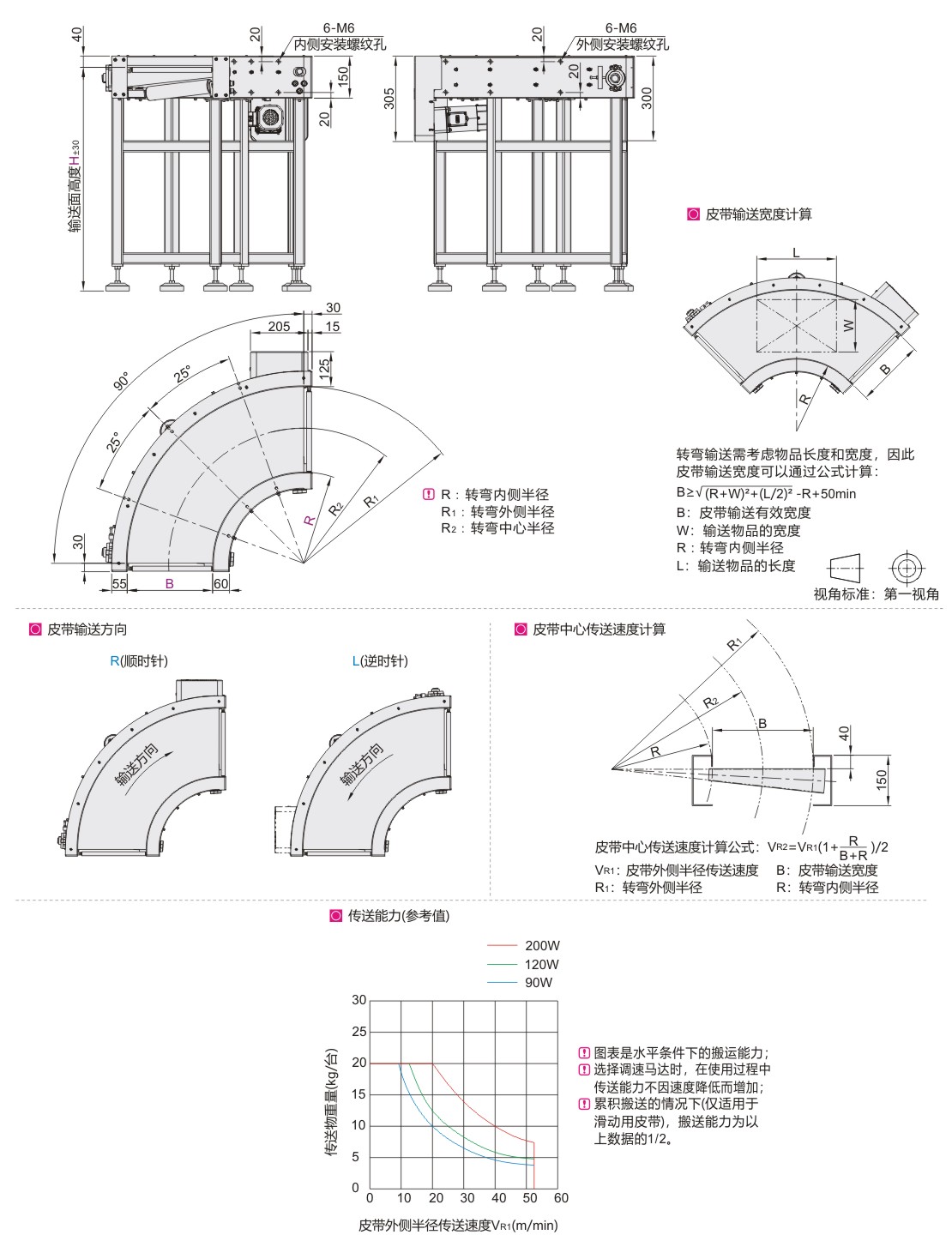

            参数图



            选型表

            型号 R
            转弯半径            		 H
            最小单位10            		 马达选择 皮带规格 马达品牌
            选择            		 皮带
            输送方向
            代码 B输送宽度 输出功率(W) 电压(V) 规格 齿轮头减速比
            KPX02 300
            400
            500            		 300
            400
            500            		 600~1000 90
            120
            200            		 TA220(单相) SCM(调速器) 5  6  7.5  10  12.5
            15  20  25  30  36  50            		 A(PVC墨绿色) J(精研马达)
            Z            (国产品牌)            		 R(顺时针)
            L            (逆时针)
            SA200(三相) INV(变频器)

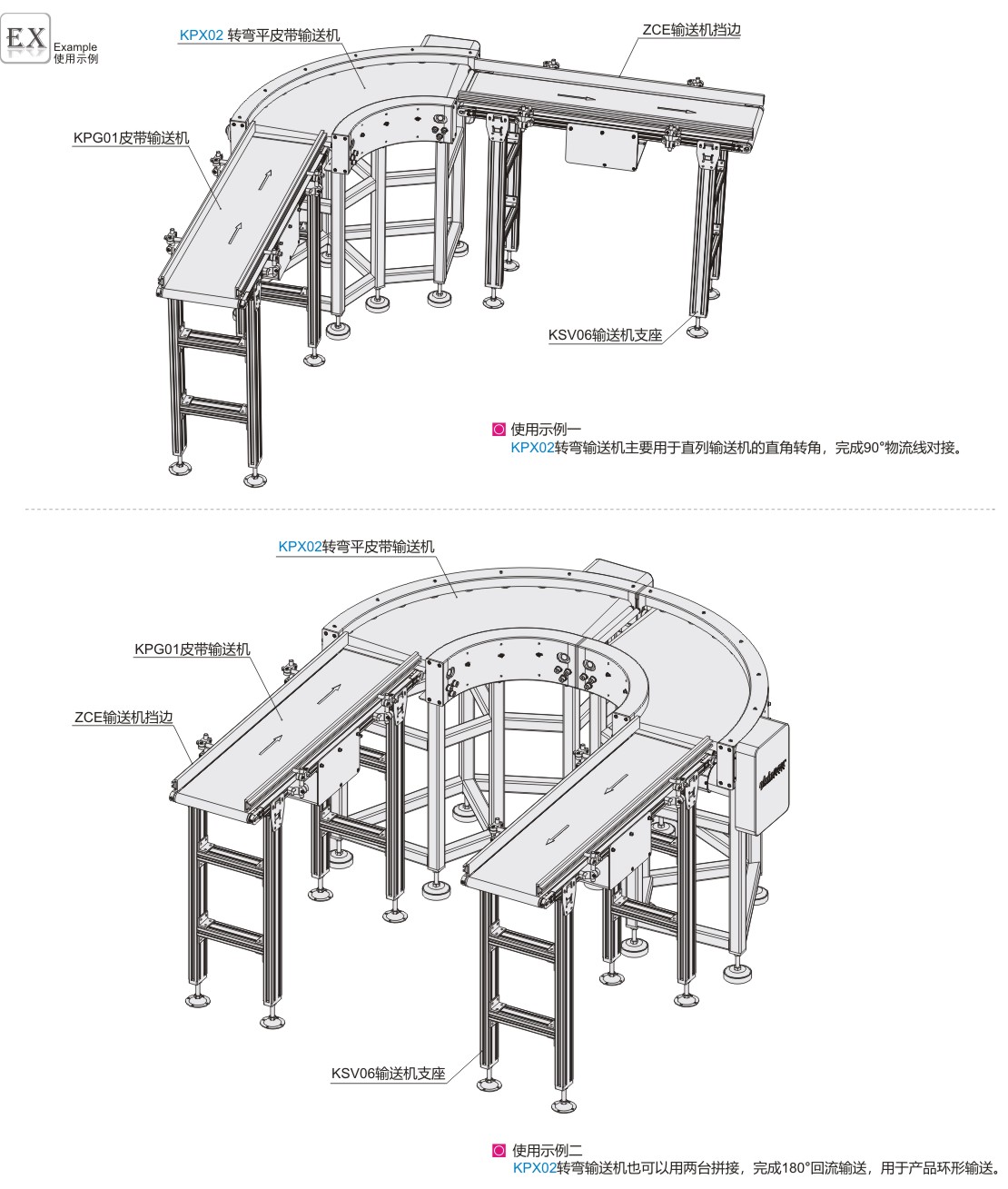

            使用示例
