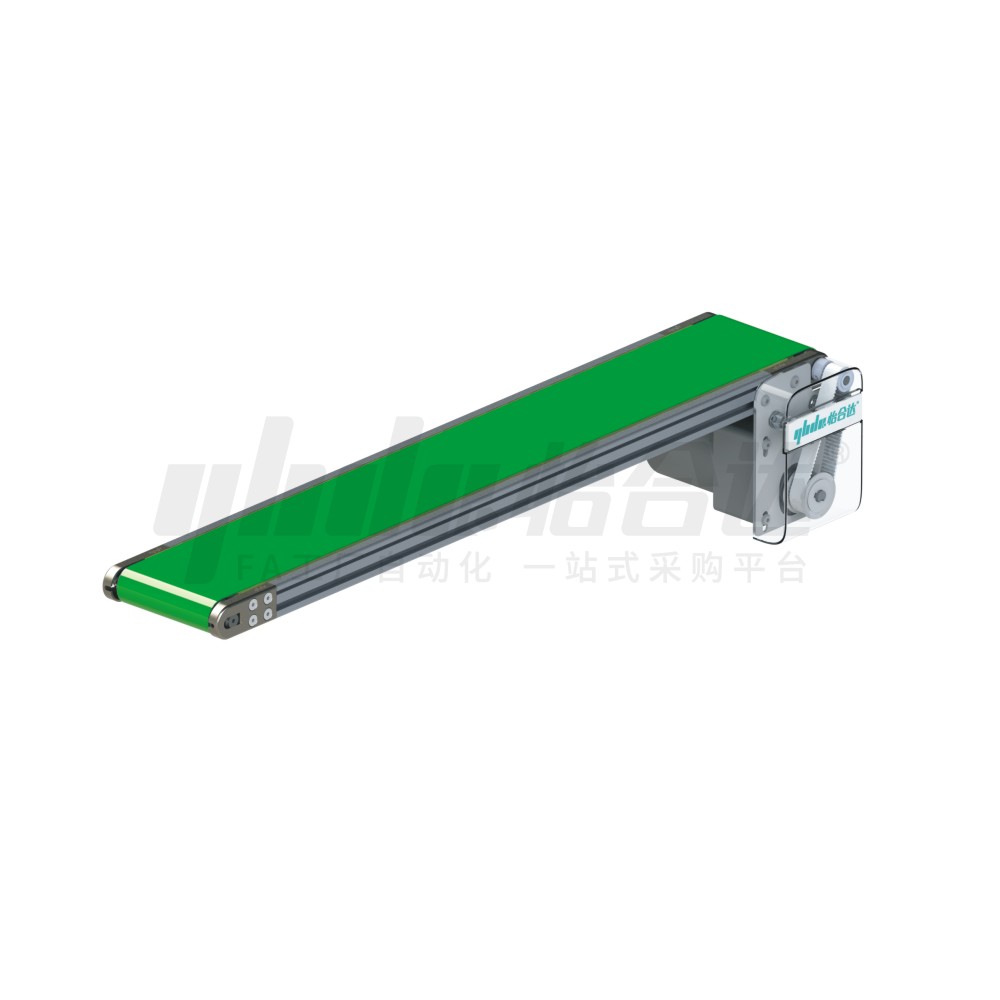

        经济型平皮带输送机 宽度指定型 头部驱动双槽型材(带轮直径30mm)

        品牌名称：

        怡合达

        条件筛选：

        类型 宽度指定型
        主体 双槽型材
        皮带类型 导条防跑偏型/鼓形轮防跑偏型
        轮直径 30
        驱动 头部驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            B

            50~300
            /5

            L

            200~3000
            /5

            防跑偏类型

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

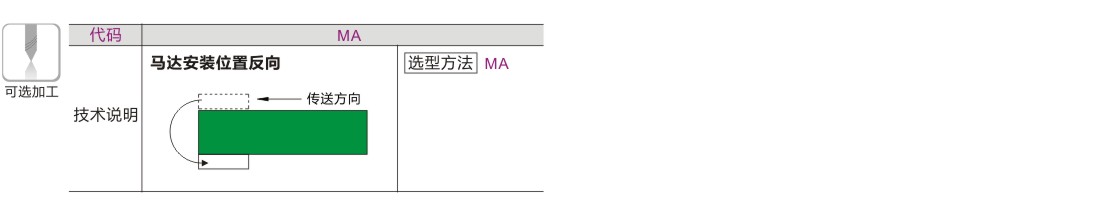

            可选加工参数

            材质图

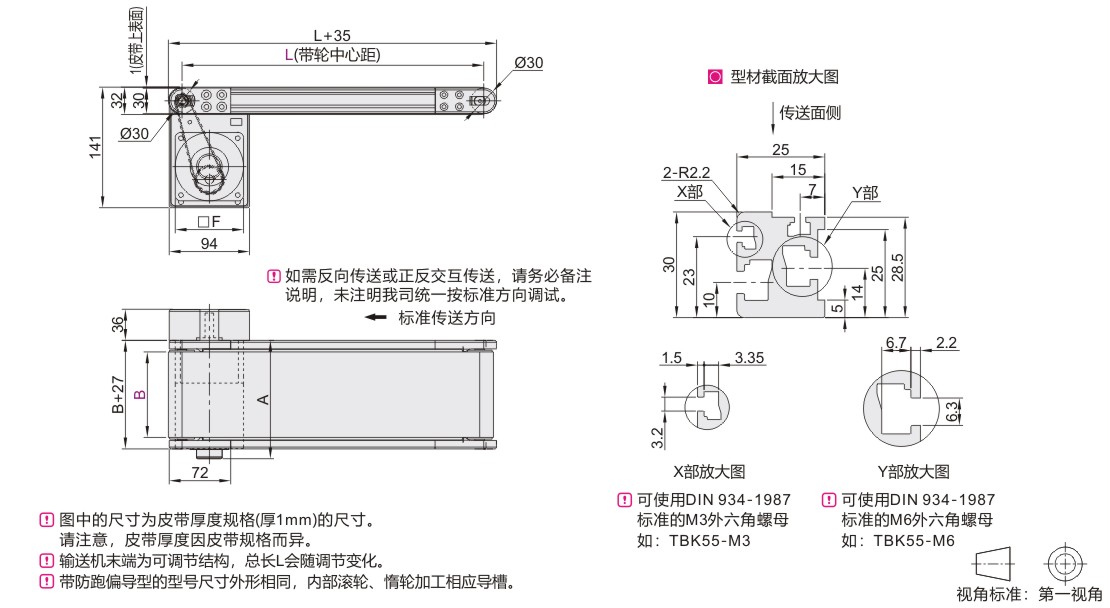

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 马达盖板 电机安装板 带轮固定座 型材 电机安装板 带轮固定座
            KPB61 宽度指定型 铝材 SPCC 阳极氧化处理 镀镍


            特长：此款平皮带输送机采用冲压轴承座结构组装，皮带宽度可选，传动护罩为钣金，可直视传动状态，整体美观。




            参数图



             选型表

            型号 L
            最小单位5            		 防跑偏类型 马达选择 皮带规格 马达品牌
            选择
            代码 B
            最小单位5            		 输出功率
            (W)            		 电压(V) 规格 齿轮头减速比
            KPB61 50~300 200~3000 G
            (鼓形轮防跑偏型)

            D
            (导条防跑偏型)            		  6
            25            		 TA220
            (单相)            		 SCM
            (速度控制马达)            		 7.5  9  12.5  15  18
              25  30  36  50  60  75
            90  100  120  150  180
             输出功率为6W时，
              7.5、9不适用。            		   L(经济型：黄色PVC)
              M(经济型：黑色防静电PU)
              K(经济型：绿色PU)
              C(滑动用：绿色)
              J(无皮带)            		 Z(中大力德)
            J(精研马达)
            25 SA200
            (三相)            		 INV
            (变频器)
             6
            25            		   NV
            (无马达)            		 NM
            (无马达)            		 NH(无齿轮头) W(无马达，齿轮头)


            选择了无马达、齿轮头时， 马达安装孔间距将因马达输出功率而异。
             选择了无马达、齿轮头时，主机将以部件状态交货。
             可选加工可见可选加工参数。

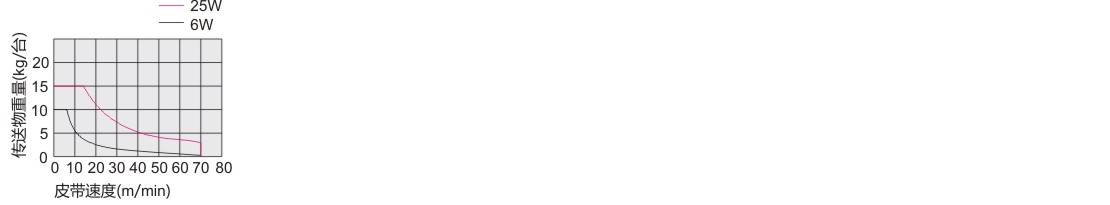

            参考传送能力(水平输送)



            图表是水平条件下的搬运能力；
            选择调速马达时，在使用过程中传送能力不因速度降低而增加；
            累积搬送的情况下(仅适用于滑动用皮带)，搬送能力为以上数据的1/2。

             A/F尺寸表

            输出功率
            (W)            		 马达 减速比 A F
            规格 制造商
            6W 速度控制马达 精研 5~18 118  60
            25~180 130
            中大 5~180 130
            25W 速度控制马达 中大 5~180 141  80
            三相马达 131
            速度控制马达 精研 5~18 129
            25~180 140
            三相马达 5~18 129
            25~180 140


            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50Hz   60Hz
            7.5  31.4    38.9
            9  26.2    32.4
            12.5  18.8    23.4
            15  15.7    19.5
            18  13.1    16.2
            25  9.4    11.7
            30  7.9    9.7
            36  6.5    8.1
            50  4.7    5.8
            60  3.9    4.9
            75  3.1    3.9
            90  2.6    3.2
            100  2.4    2.9
            120  2.0    2.4
            150  1.6    1.9
            180  1.3    1.6


            可能会因负载状态而减小。
            此输送速度表参照国产马达(1250转/min)。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达
                速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。
