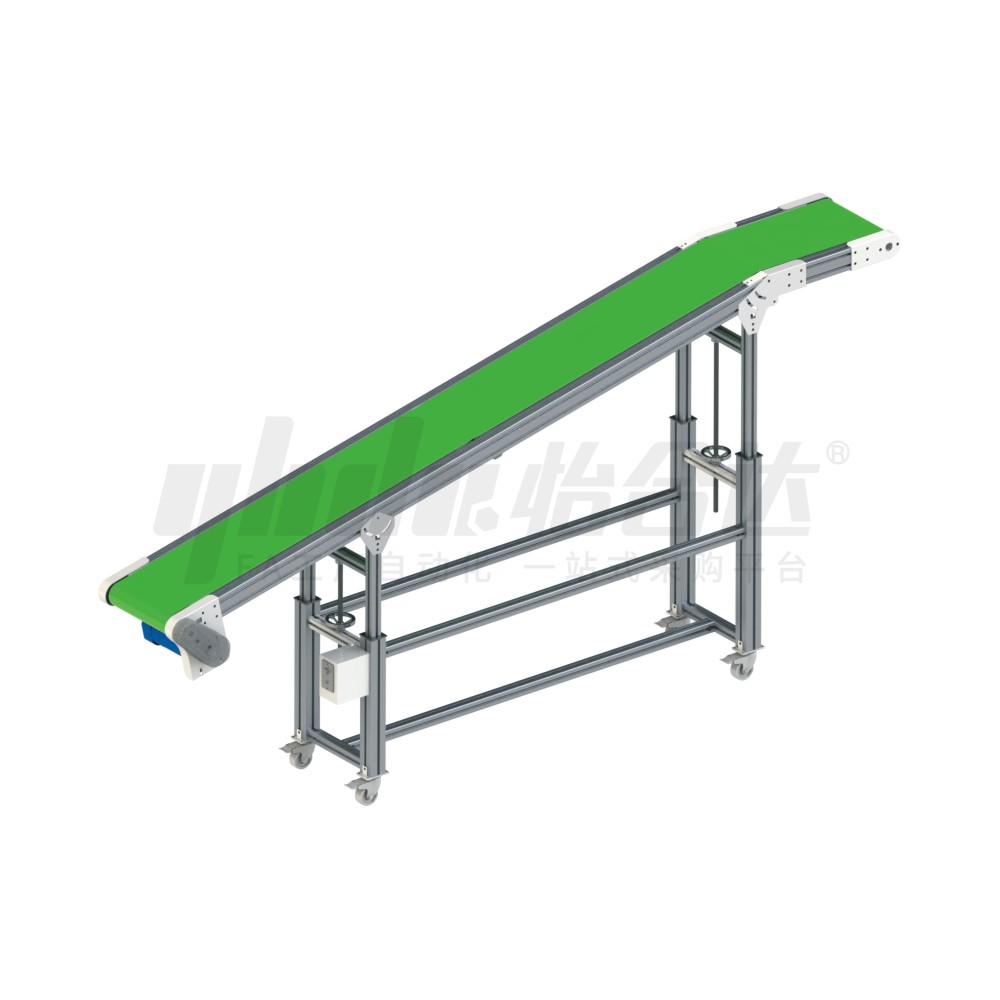

        爬坡型输送机 头部驱动双槽型材(带轮直径80mm)

        品牌名称：

        怡合达

        条件筛选：

        类型 爬坡型
        产品种类 爬坡输送机
        主体 双槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 80
        驱动 头部驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 13 项未选择

            重置

            代码

            产品选型

            B

            300~800
            /10

            S

            300~800
            /5

            L

            2000~6000
            /5

            H

            400~1000
            /5

            J

            600~1500
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            驱动方式选择

            电机安装方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质   表面处理
            型材 马达盖板 带轮固定座 型材 马达盖板 带轮固定座
            KPF71 爬坡型输送机 铝材 SPCC 阳极氧化处理 烤漆喷涂

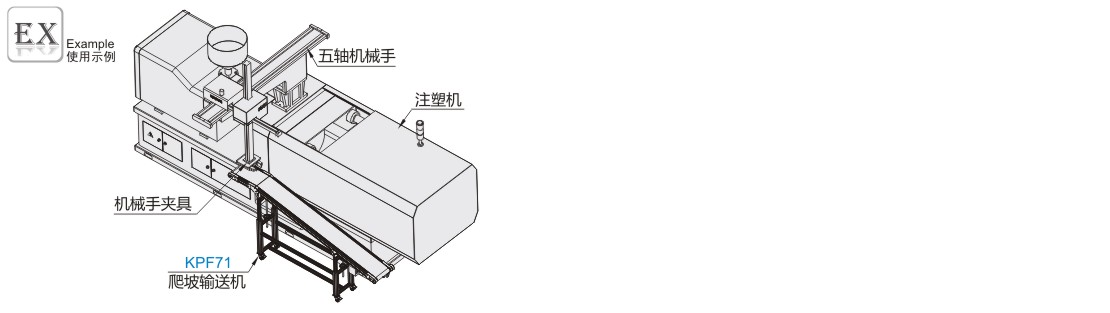

            特长：爬坡输送机的主要作用就是不同高度之间的物料输送，常用在注塑行业，注塑成型后机械手将成品
                              取出平放在输送机的水平段，输送机将产品往低处输送，在末端手动取料或成品统一收集。


            参数图


            选型表

            型号 S
            最小单位5            		 L
            最小单位5            		 H
            最小单位5            		 J
            最小单位5            		   马达选择 皮带规格 马达品牌
            选择            		 驱动方式
            选择            		 电机安
            装方向
            代码  B
            最小单位10            		 输出功率
            (W)            		 电压(V) 规格 齿轮头减速比
            KPF71 300~800 300~800 2000~6000 400~1000 600~1500 90

            120

            200            		 TA220(单相)    SCM
            (速度控制马达)            		 12.5  15  18  25  30
            36  50  60  75  90
            100  120  150  180            		   A(普通用：绿色PVC)
              B(普通用：白色PVC)
              E(电子零件传送用：绿色PVC)
              J(无皮带)            		 Z(国产品牌)
            J(精研马达)            		 VF(链轮链条)
            TB(同步带)            		 A1
            A2
            A3
            A4
            SA200
            (三相)            		 INV
            (变频器)
            NV
            (无马达)            		 NM
            (无马达)            		 NH
            (无齿轮头)            		 N
            (无马达、齿轮头)            		 NZ
            (无马达、齿轮头)


            选择了无马达、无齿轮头时，马达安装孔间距将因马达输出功率而异。
            选择了无马达、无齿轮头时，主机将以部件状态交货。

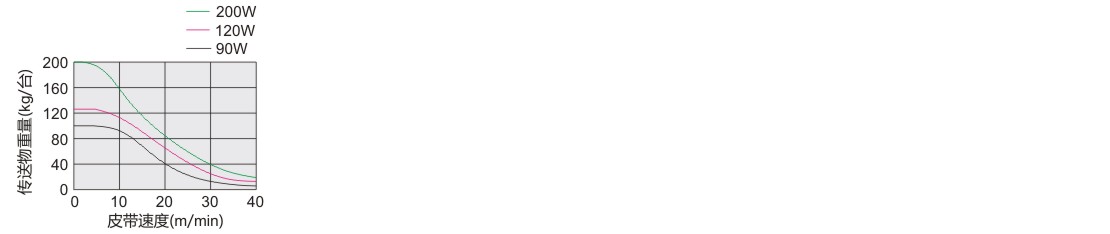

            传送能力



            上坡角度 负载百分比
            5° 91.3%
            10° 82.6%
            15° 74.1%
            20° 65.8%
            25° 57.7%
            30° 50%


            图表是水平条件下的搬运能力；
            选择调速马达时，在使用过程中传送能力不因速度降低而增加；
            累积搬送的情况下(仅适用于滑动用皮带),搬送能力为以上数据的1/2。

            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            90 三相马达 国产 12.5~18 210
            25~180
            速度控制马达 12.5~18
            25~180
            三相马达 精研 12.5~180 195
            速度控制马达 12.5~180 234.5
            120 三相马达 国产 12.5~18 183
            25~180 205
            速度控制马达 12.5~18 183
            25~180 205
            200 三相马达 12.5~18 215
            25~180 230
            速度控制马达 12.5~18 215
            25~180 230


            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50Hz 60Hz
            12.5  26.1  30.1
            15  21.8  25.1
            18  18.1  20.9
            25  13.1  15.1
            30  10.9  12.6
            36  9.1  10.5
            50  6.5  7.5
            60  5.4  6.3
            75  4.4  5.0
            90  3.6  4.2
            100  3.3  3.8
            120  2.7  3.1
            150  2.2  2.5
            180  1.8  2.1


             可能会因负载状态而减小。
             此输送速度表参用国产马达(1250转/min)。
             长时间使用调节刻度不可低于60,调节刻度过低、马达把矩减小，马达容易过载同时调低马达速度，
                 马达的动能会转化为热能，会导致笃达过热。(翰送能力对照表是指刻度在100的输送能力)。


             电机安装方向选择

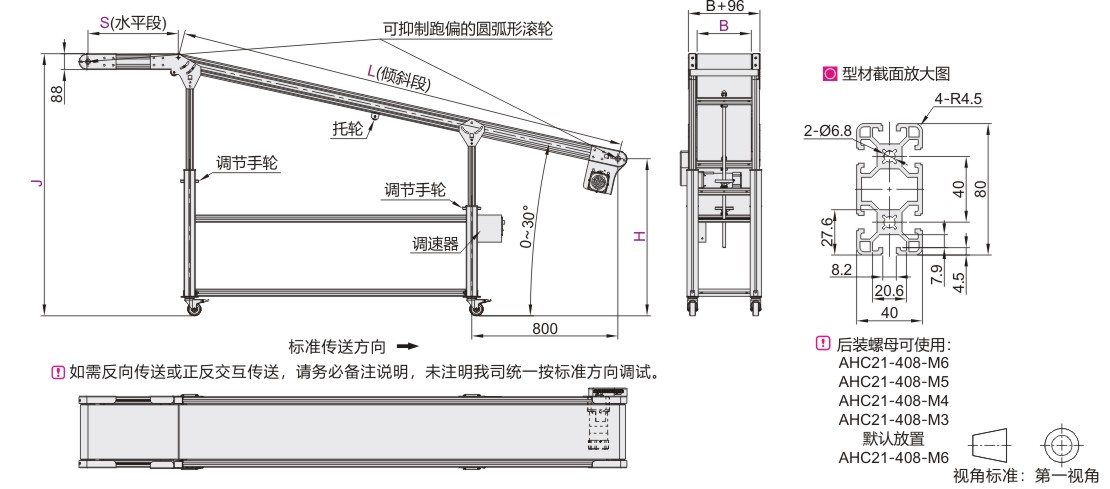

            输送机采用AOB05-4080型材组装、机架采用手轮调节机构，方便调节两端高度(默认调节量为±50)。
            图中的尺寸为皮带规格(厚2mm) 的尺寸，皮带厚度因皮带规格而异。
