        平皮带输送机 重载型 头部驱动双槽型材 带轮直径80mm

        条件筛选：

        类型 重载型
        主体 双槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 80
        驱动 头部驱动
        种类筛选 平皮带输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            B

            100~1200
            /10

            L

            600~5000
            /5

            输出功率

            电压

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            驱动方式选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            型材 马达盖板1 马达盖板2 带轮固定座 型材 马达盖板1 马达盖板2 带轮固定座
            KPV01 重载型 铝材
            		 阳极氧化处理
            		 喷涂



            特长：适用中大型物体的传送，承载能力强，外形美观，结构稳定。
            应用范围：广泛应用于自动化和物流行业。

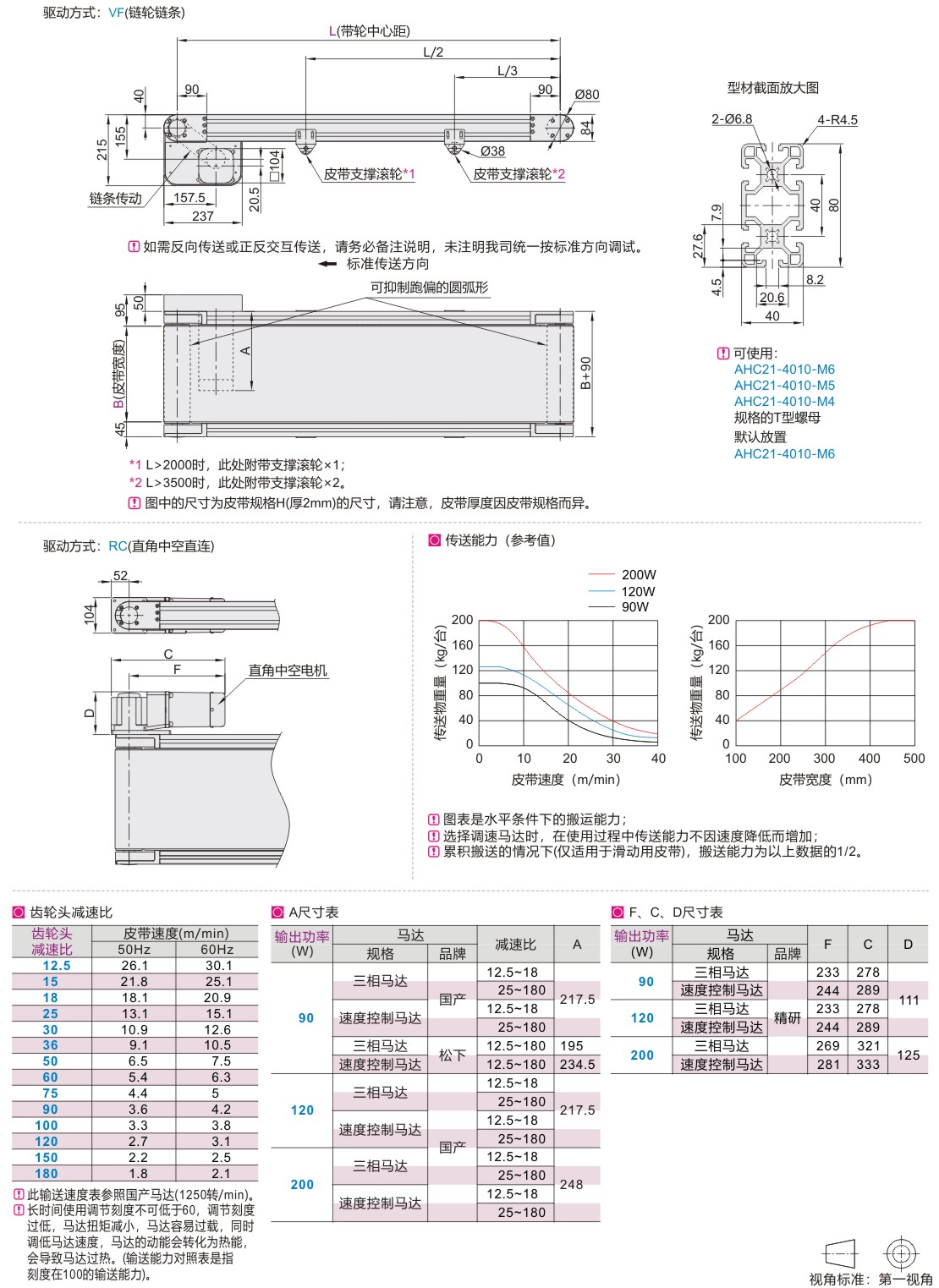

            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            12.5 26.1 30.1
            15 21.8 25.1
            18 18.1 20.9
            25 13.1 15.1
            30 10.9 12.6
            36 9.1 10.5
            50 6.5 7.5
            60 5.4 6.3
            75 4.4 5
            90 3.6 4.2
            100 3.3 3.8
            120 2.7 3.1
            150 2.2 2.5
            180 1.8 2.1



             此输送速度表参照国产马达（1250转/min）。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达
                容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达
                过热。(输送能力对照表是指刻度在100的输送能力)。



            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            90 三相马达
            		 国产 12.5~18
            		 217.5
            25~180
            速度控制马达 12.5~18
            25~180
            三相马达
            		 松下 12.5~180 195
            速度控制马达 12.5~180 234.5
            120
            		 三相马达
            		 国产
            		 12.5~18 217.5
            25~180
            速度控制马达 12.5~18
            25~180
            200 三相马达
            		 12.5~18 248
            25~180
            速度控制马达
            		 12.5~18
            25~180



            F、C、D尺寸表

            输出功率
            (W)            		 马达 F C D
            规格 品牌
            90 三相马达
            		 精研
            		 233 278 111
            速度控制马达 244 289
            120
            		 三相马达
            		 233 278
            速度控制马达 244 289
            200 三相马达
            		 269 321 125
            速度控制马达
            		 281 333

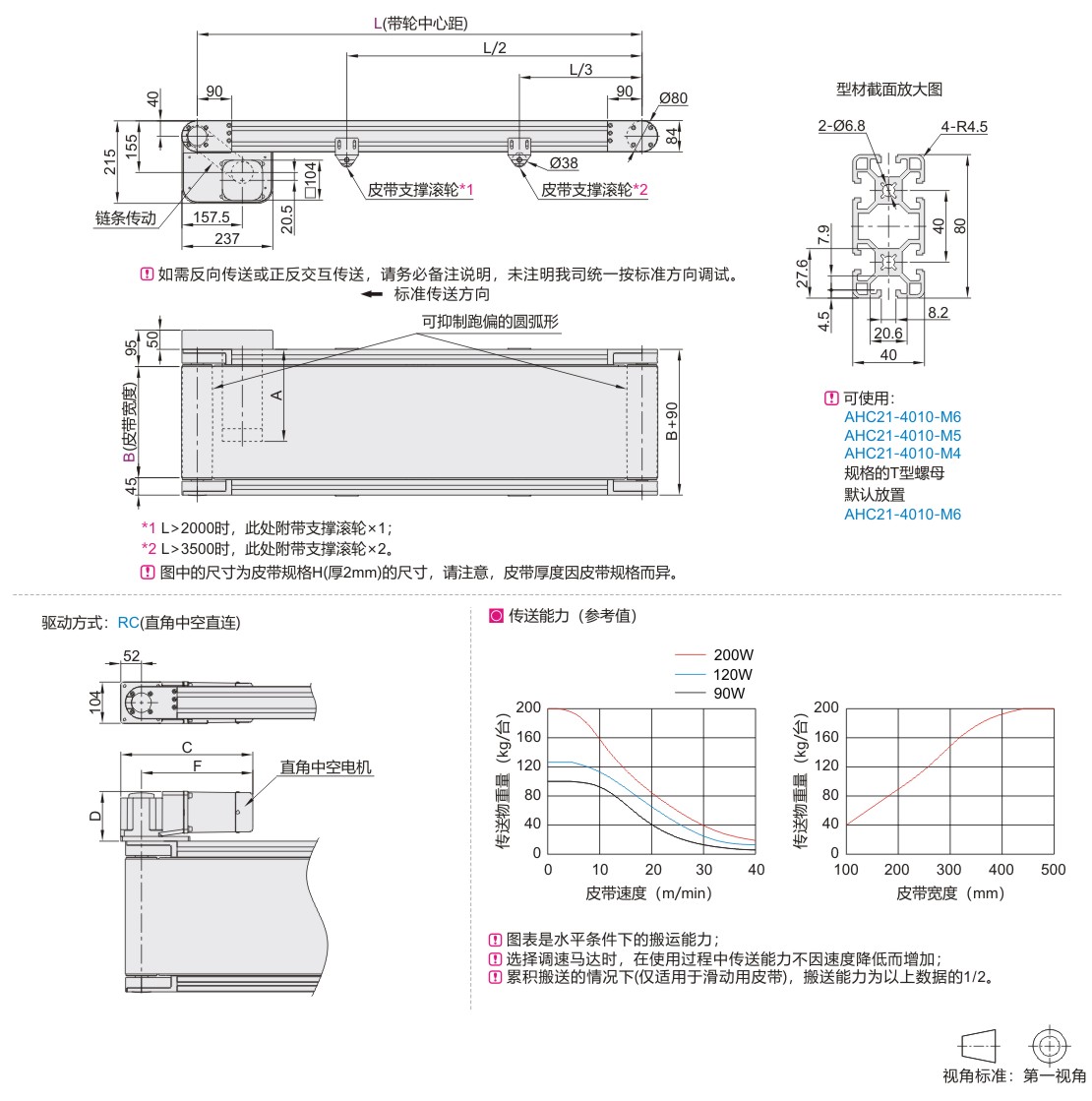

            参数图



            选型表

            型号 L
            最小单位5            		 马达选择 皮带规格 马达品牌
            选择            		 驱动方式
            选择
            代码 B(最小单位10) 输出功率(W) 电压(V) 规格 齿轮头减速比
            KPV01 100~ 1200 600~5000

            90


            120


            200

            		 TA220(单相) SCM
            (速度控制马达)            		 12.5  15  18  25
            30  36  50  60
            75  90  100  120
            150  180            		 A(普通用：PVC绿色)
            B(普通用：PVC白色)
            E(电子零件用：PVC绿色)
            J(无皮带 )

            T(国产品牌)
            S            (松下马达)
                         松下马达停产，
            货期不稳定。
             松下马达最大
            功率为90W。

            		 VF
            (链轮链条)
            SA200(三相) INV
            (变频器)
            TA220(单相) SCM
            (速度控制马达)            		 JS(精研品牌) RC(直角中空直连)
            SA200(三相) INV
            (变频器)
            NV(无马达) NM
            (无马达)            		 NH
            (无齿轮头)            		 W
            (无马达、齿轮头)            		 NZ
            (无马达、齿轮头)



            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
             选择了无马达、齿轮头时，主机将以部件状态交货。

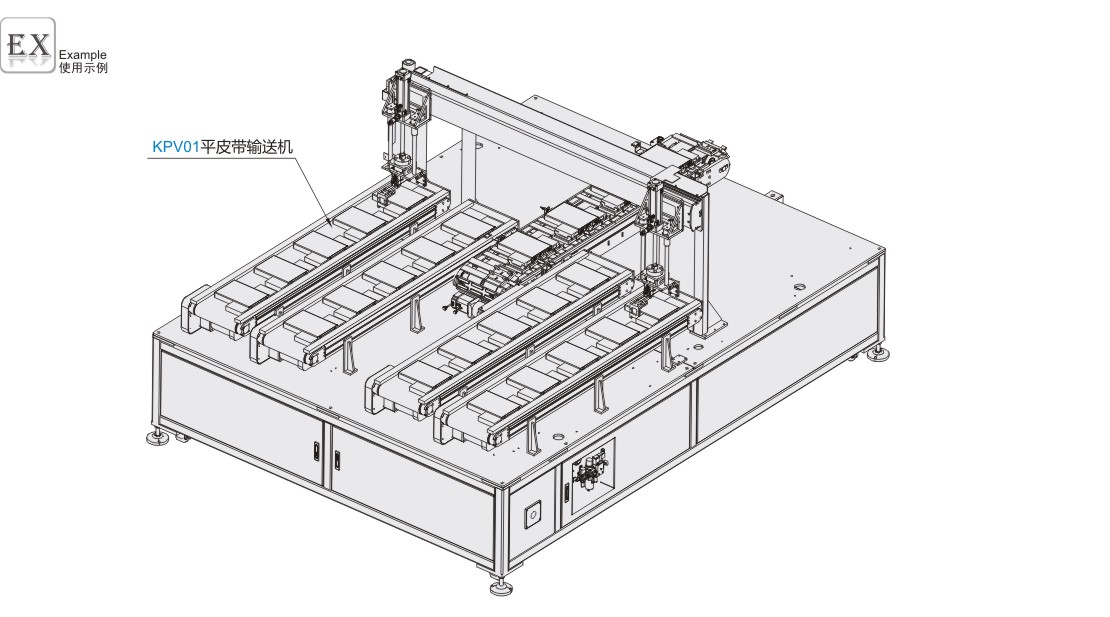

            KPV01平皮带输送机用在设备内部中重型零件上料传送。
