输送机滚轮安装座 轴承型 方头型
条件筛选：
类型 轴承型
形状 方头型
定位方式 标准型
种类筛选 输送机滚轮安装座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 安装孔方向 | 材质 | 表面处理 | ||
| 本体 | 轴承 | |||||
| KVA21 | 轴承型 | 方头型 | 外侧 | A6061 | 钢 | 本色阳极氧化 |
| KVA22 | 黑色阳极氧化 | |||||
| KVA23 | 内侧 | 本色阳极氧化 | ||||
| KVA24 | 黑色阳极氧化 | |||||
| KVA25 | 中心侧 | 本色阳极氧化 | ||||
| KVA26 | 黑色阳极氧化 | |||||
| KVA27 | S45C | 无电解镀镍 | ||||
轴承采用压入式
轴承精度：GB/T 307.1 0级
相当于 ：JIS B 1514 0级

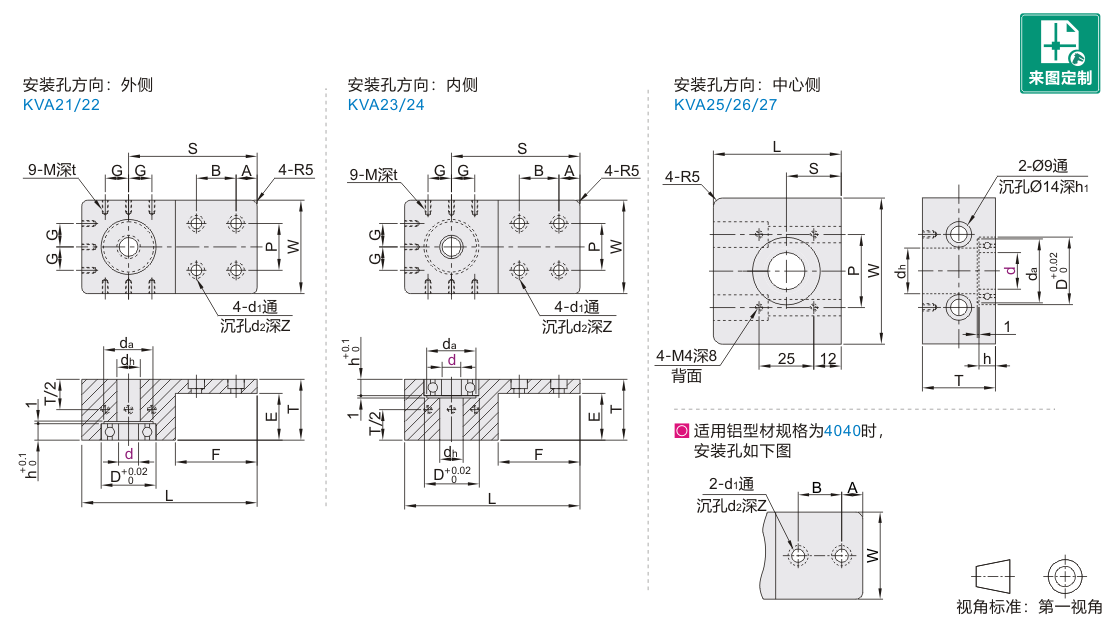

参数图
安装孔方向：外侧/内侧
| 型号 |
d | L |
T |
W |
E |
F |
A |
B |
G |
M |
t |
P |
S |
d1 |
d2 |
Z |
|
| 代码 | 适用铝型材规格 | ||||||||||||||||
| KVA21 KVA22 KVA23 KVA24 |
2040 | 10 12 15 | 100 | 30 | 40 | 20 | 50 | 12 | 26 | 10 | M4 | 6 | 20 | 80 | 5.5 | 9 | 5.5 |
| 4040 | 110 | 52 | 40 | 60 | 15 | 28 | — | 90 | 9 | 14 | 9 | ||||||
| 3060 | 15 17 20 | 130 | 40 | 60 | 30 | 15 | M5 | 7.5 | 30 | 100 | 6.5 | 11 | 6.5 | ||||
| 4080 | 150 | 52 | 80 | 40 | 70 | 18 | 34 | 20 | M6 | 9 | 40 | 110 | 9 | 14 | 9 | ||
安装孔方向：外侧/内侧（轴承尺寸表）
| d | 使用轴承型号 | D | da | h | dh |
| 10 | BAY6200ZZ | 30 | 26 | 9 | 12 |
| 12 | BAY6201ZZ | 32 | 28 | 10 | 15 |
| 15 | BAY6002ZZ | 9 | 18 | ||
| 17 | BAY6303ZZ | 47 | 42 | 14 | 20 |
| 20 | BAY6204ZZ | 23 |
安装孔方向：中心侧
| 型号 |
d |
L |
W |
P |
T |
S |
h1 |
|
| 代码 | 适用铝型材规格 | |||||||
| (A6061) (S45C) KVA25 KVA27 KVA26 |
3060 | 10 12 15 | 50 | 60 | 30 | 30 | 20 | 20 |
| 4080 | 15 17 20 | 70 | 80 | 40 | 40 | 30 | 30 | |
安装孔方向 ：中心侧(轴承尺寸表)
| d | 使用轴承型号 | D | da | dh | h |
| 10 | BAY6000ZZ | 26 | 24 | 13 | 8 |
| 12 | BAY6001ZZ | 28 | 26 | 16 | 8 |
| 15 | BAY6902ZZ | 28 | 26 | 17 | 7 |
| 17 | BAY6003ZZ | 35 | 33 | 20 | 10 |
| 20 | BAY6904ZZ | 37 | 35 | 25 | 9 |
-
