        带附件链条分度组件 头部驱动 宽度固定型 主体：铝型材 链条：SUS304

        条件筛选：

        类型 宽度固定型
        主体 型材
        皮带类型 链条
        驱动 头部驱动
        种类筛选 带附件链条分度组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            治具安装板长度A

            35~150
            /1

            治具安装板宽度B

            治具安装板数量N

            4~50
            /1

            间距P

            马达品牌选择

            马达规格选择

            马达刹车选择

            齿轮头减速比

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            		 表面处理
            型材 治具安装板 链条支撑块
            		 轴承座 链条 型材 治具安装板 轴承座
            KSE11 宽度固定型 6061 6061 UPE 6061 SUS304 本色喷砂氧化



            产品简介：该产品主要采用40系列链条作为输送载体，治具安装板随着链条作定距间歇式传送，输送平稳，运行可靠；主体采用特制铝型材，实现整体轻量化。
            产品特点：
            ● 结构紧凑，整体模块化：
            ● 可在各种恶劣环境（高温80℃、粉尘）下工作，性能可靠。

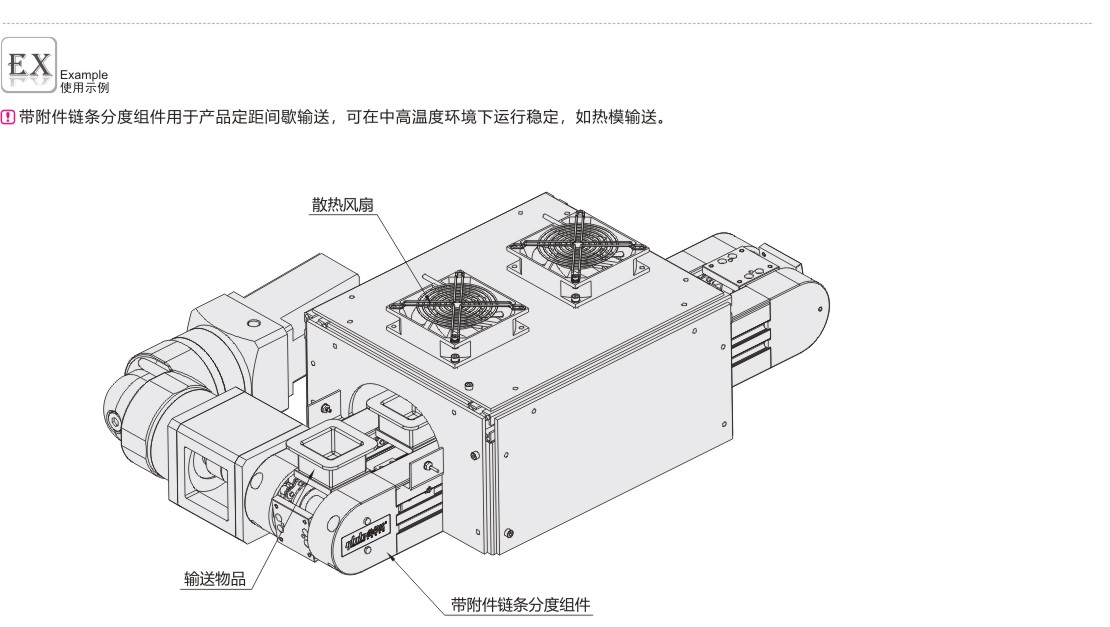

             应用场合：主要应用于产品、治具的输送。
            注意事项
            ● 本产品不含电机，电机需另行选购；
            ● 工装治具+产品负载和速度不得超过我司官网设计要求标准：
            ● 本产品严禁冲压、压装和偏载使用，否则影响使用精度和寿命。

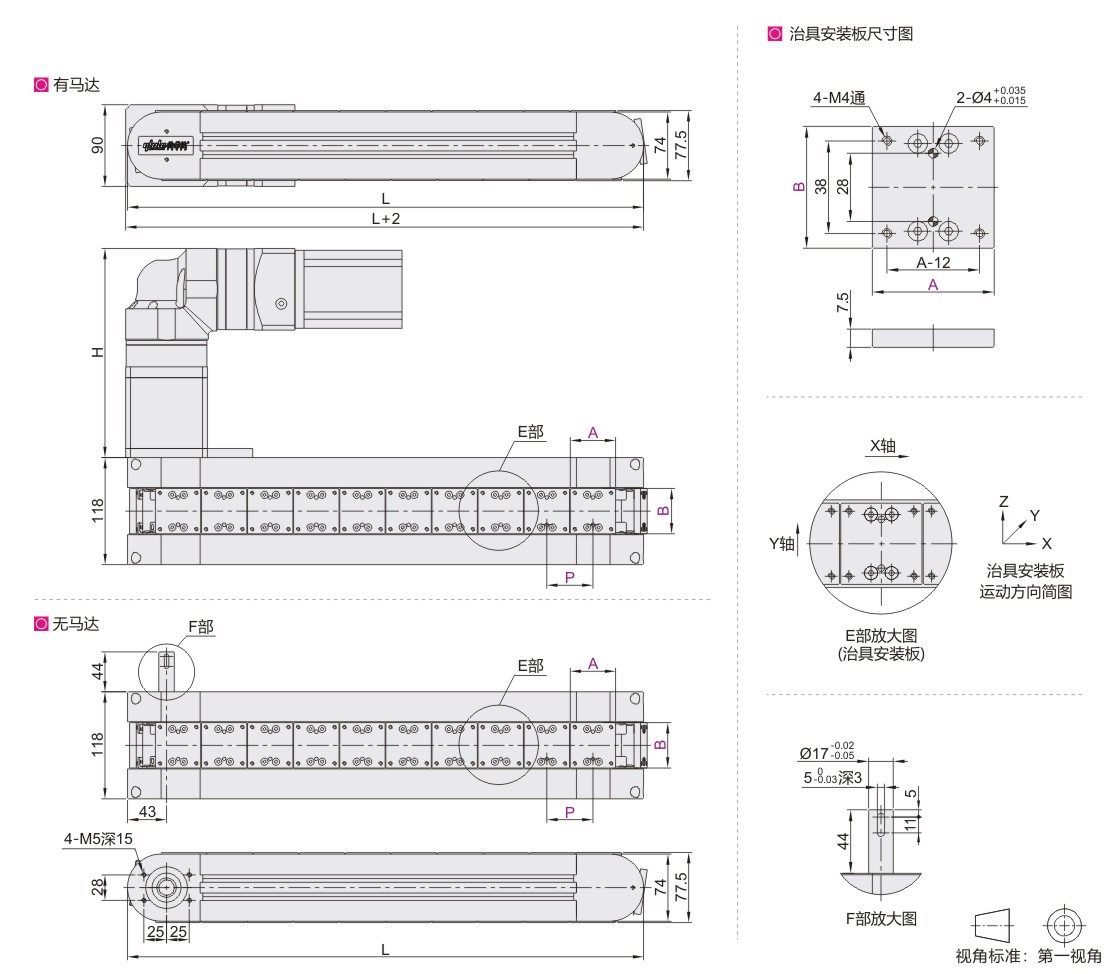

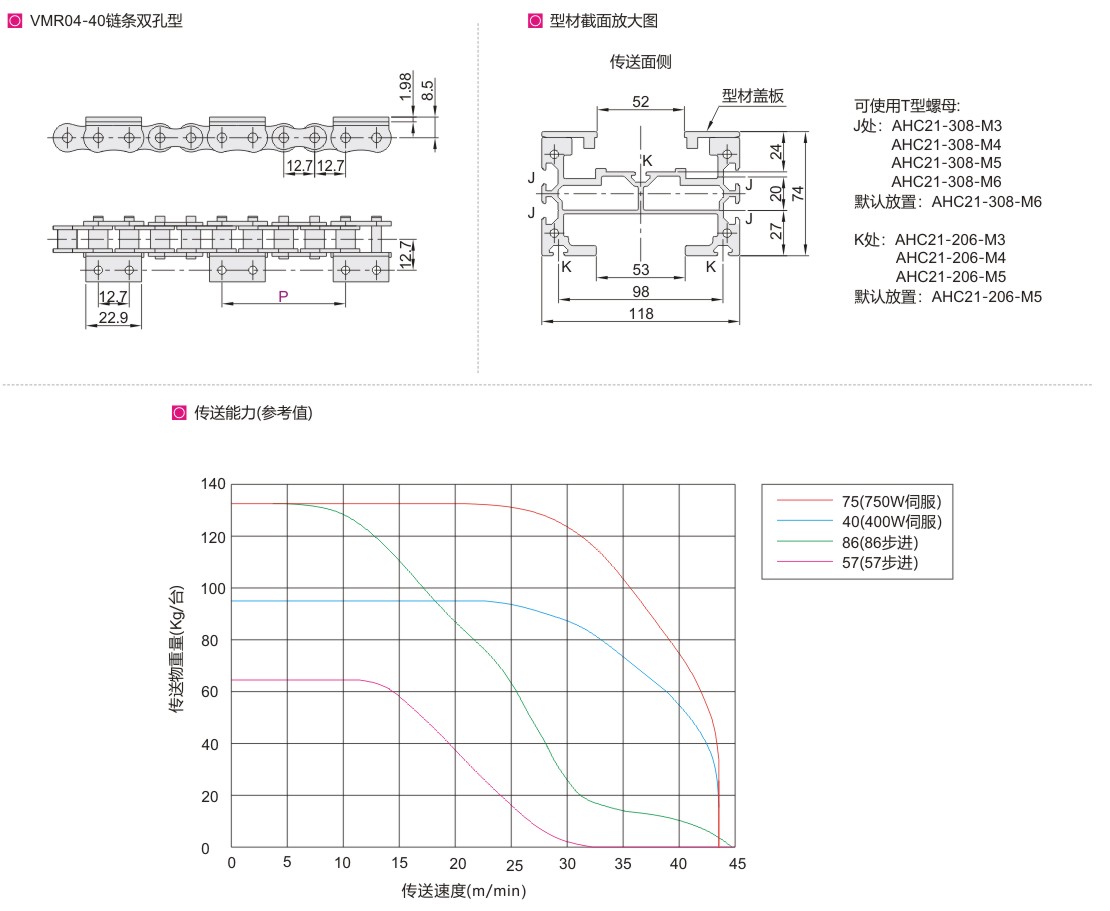

            参数图



            选型表

            型号 B N
            治具安装板数量            		 P
            		 马达选择 齿轮头
            减速比            		 L H
            代码 A 品牌 规格 刹车
            KSE11 35~150
            (最小单位1)            		 50  4~50 50.8
            76.2
            101.6
            127
            152.4
            177.8            		 L(雷赛) 57(57步进)
            86(86步进)            		 U(无刹车)
            V            (有刹车)            		 10   12.5
            15     18
            25     30
            36     50
            60     75
            90   100
            L=(N×P-11×12.7)/2+80
            		 ≤237.5
            S(松下)
            M            (三菱)
            T            (台达)
            K            (汇川)            		 40(400W伺服)
            75            (750W伺服)
            NM(无马达) — —



            治具安装板长度需满足A<P。                                                本线体只适应于普通运输使用：因此无定位精度，定位精度与线体总长，负载、线速度有关。





            齿轮头减速比

            齿轮头
            减速比            		 传送速度
            （m/min）
            10 42.48
            12.5 33.96
            15 28.30
            18 23.60
            25 16.98
            30 14.15
            36 11.80
            50 8.49
            60 7.08
            75 5.66
            90 4.72
            100 4.24



             可能会因负载状态而减小。

             此传送速度表参照：
                松下马达（1400转/min），
                松下马达（1300转/min）。
