精密链节分度系统 节距120mm 主体：铝型材 链节：铝合金
品牌名称：
怡合达
条件筛选：
类型 精密链节分度系统
节距 120
主体 型材
驱动 头部驱动
种类筛选 夹具输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
规格
工作段L
720~3960
/120
减速机安装方式
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 | ||||
| 链节 | 主体 | 其他 | 链节 | 主体 | 其他 | ||
| KST02 | 精密链节分度系统 | 铝 | 铝型材 | 合金钢 | 氧化 |
镀镍 | |
产品简介：
精密链节分度系统是一款具备高速度、高精度、高强度、高稳定性的输送组件，是一款可代替多工位转盘的
功能组件。与环形导轨夹具输送线相比，它无需二次定位、传送速度更快、更高效节省工位与工位间的运动
节拍。采用定制铝型材做框架，高强度、轻量化、短交期。核心部件由高强度合金模具钢制作而成，精度稳定,
可靠。关键运动部位轴承全系列使用进口知名品牌轴承。 应用场合：该产品常用于高速组装、检测等场合，广泛应用于3C电子、新能源、汽车零部件、医疗等行业。

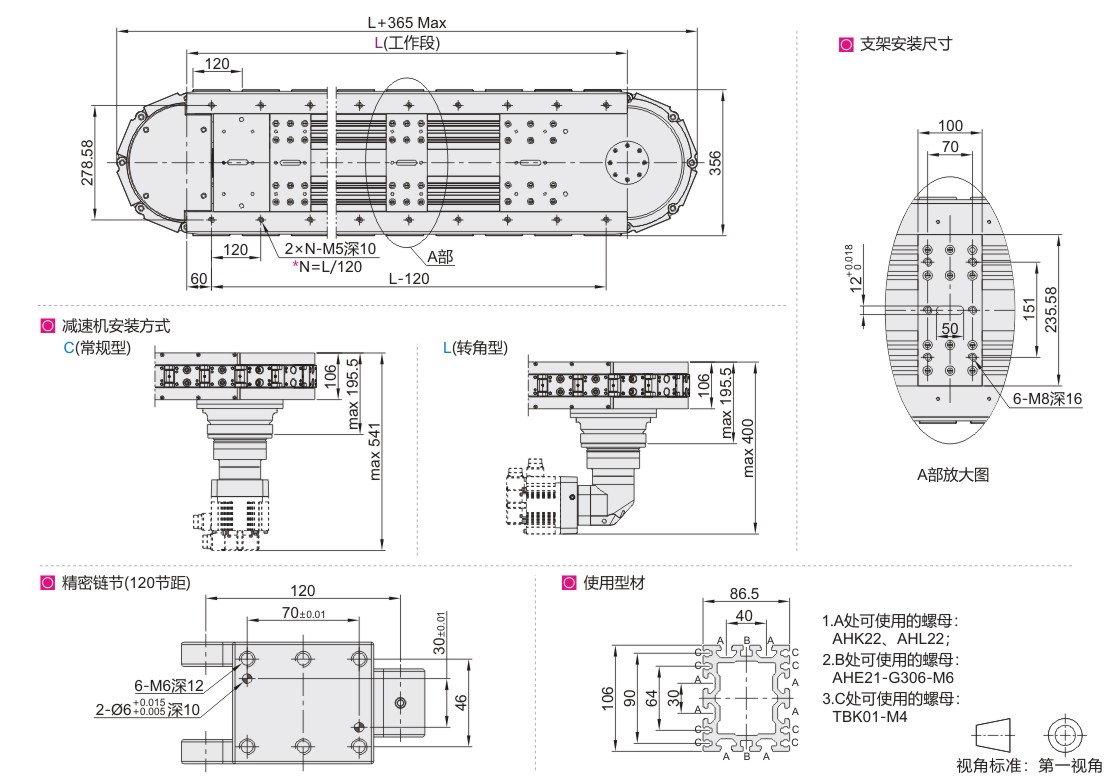

参数图
选型表
| 型号 |
L (工作段长度) (最小单位120) |
减速机安装方式 |
|
| 代码 | 规格 | ||
| KST02 | 356 | 720～3960 | C(常规型) L(转角型) |
本产品不含电机，推荐伺服电机 减速机若有指定品牌请与我司技术人员进行沟通。 因本产品结构特殊性，无法进行拆解运输，请知悉。

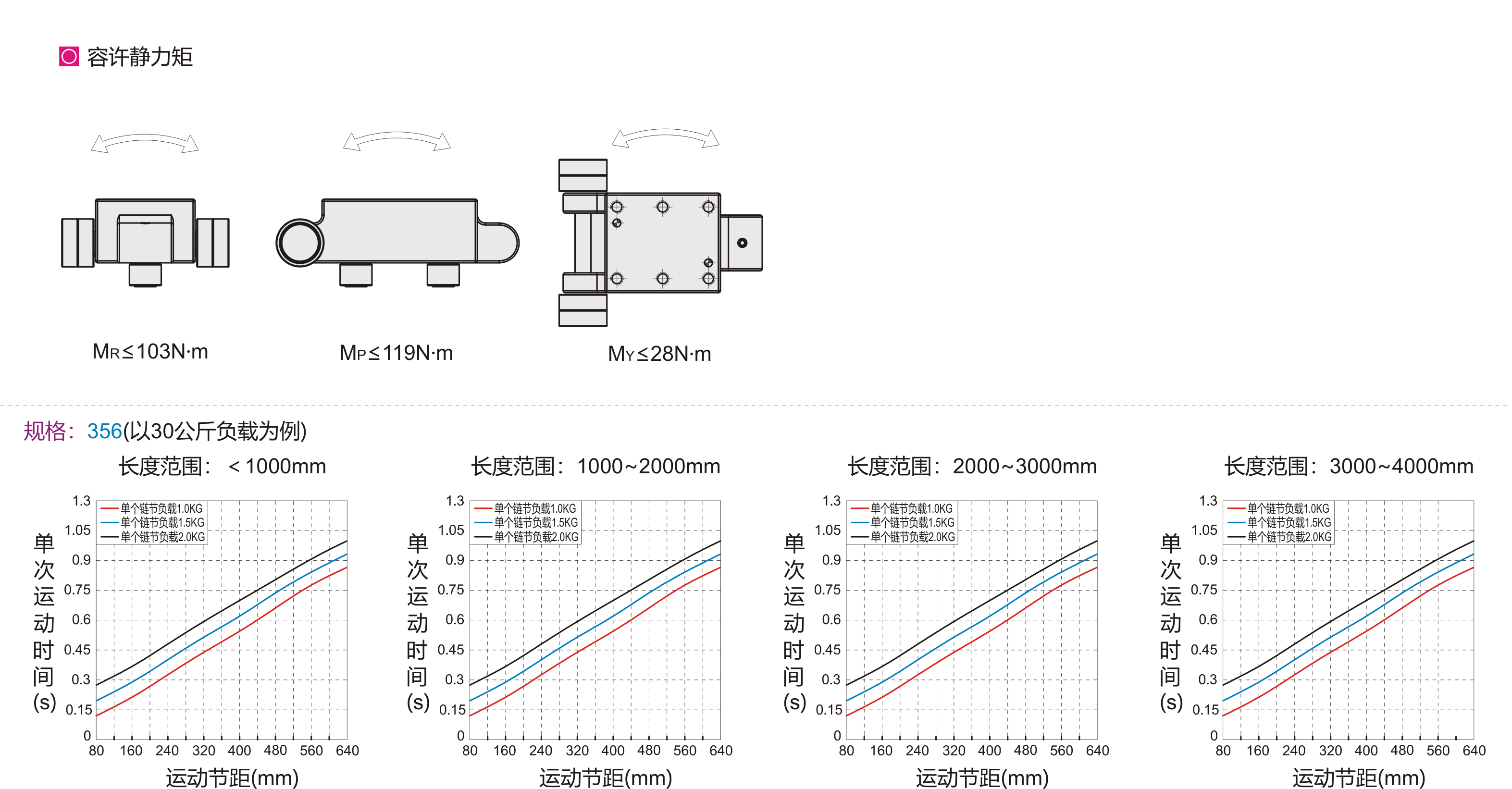

性能参数
| 规格 | 重复定位精度(mm) | 输送速度 | 总负载 | 产品重量 |
| 356 | ±0.05/960，随长度 ±0.004/240mm递增 |
< 800mm/s | < 60kg | 组件长2640mm时，总重量 ≈380kg。 每增加480mm长度，重量增加大约45kg。 |
因结构存在累计误差等原因：±0.05/960，随长度+0.004/240mm递增。 单个链节负载≤2kg（含治具与产品）。 输送速度受负载与组件长度等因素影响。 产品较重，安装时请做好防护措施。 安装方式参考KST01。
-
