        型材专用输送机滚筒安装板 轴承型 方头型/圆头型 内侧/外侧安装 材质：S45C/A6061

        条件筛选：

        类型 轴承型
        种类筛选 输送机滚筒张紧板

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            圆头型 方头型 主体 轴承
            KVD01 KVD11 轴承型 内侧安装型 S45C GCr15 发黑
            KVD02 KVD12 无电解镀镍
            KVD03 KVD13 A6061 本色阳极氧化
            KVD04 KVD14 黑色阳极氧化
            KVD05 KVD15 外侧安装型 S45C 发黑
            KVD06 KVD16 无电解镀镍
            KVD07 KVD17 A6061 本色阳极氧化
            KVD08 KVD18 黑色阳极氧化

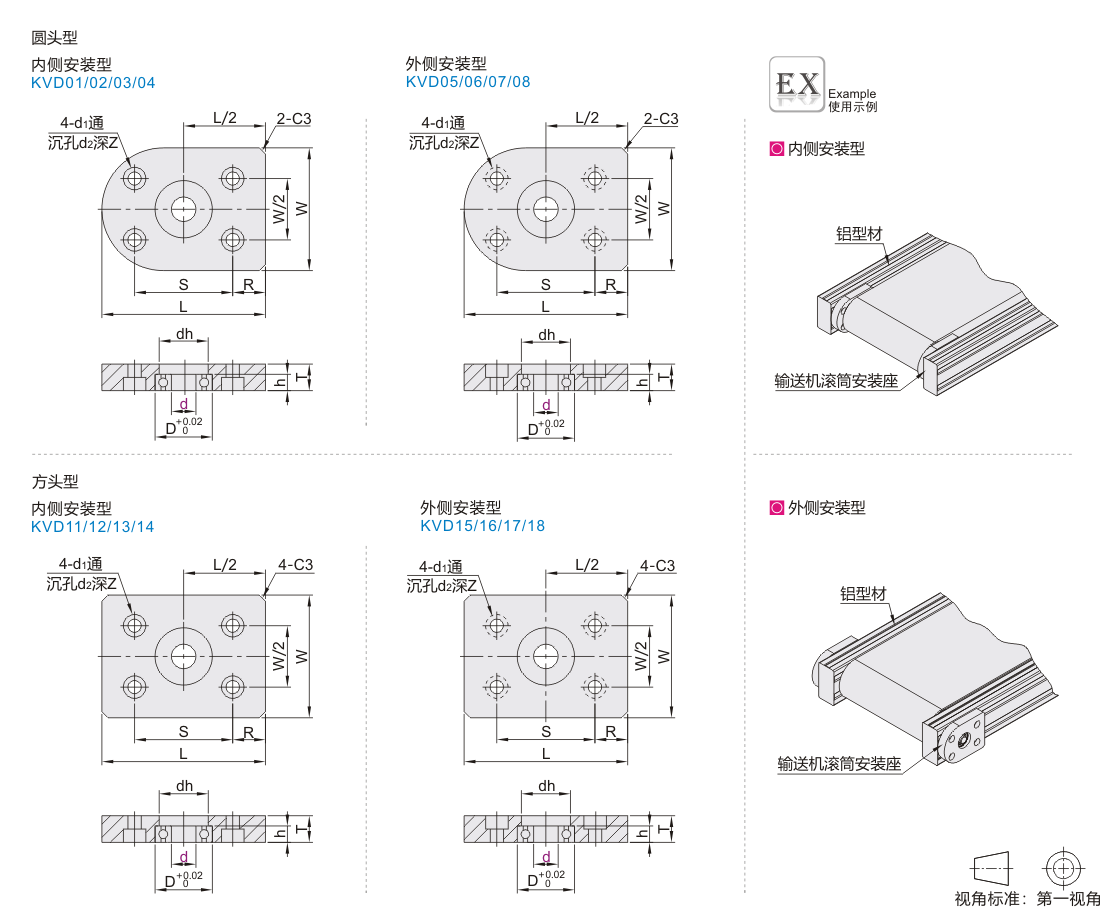

            参数图


            选型表

            型号
            		 d
            		 L
            		 W
            		 R
            		 S
            		 T
            		 d1
            		 d2
            		 Z
            代码 适用铝型材规格
            圆头型   方头型
            KVD01  KVD11
            KVD02  KVD12
            KVD03  KVD13
            KVD04  KVD14
            KVD05  KVD15
            KVD06  KVD16
            KVD07  KVD17
            KVD08  KVD18            		 3060  10  80 60 15 50 13 6.5 11 6.5
            12
            15
            4080 15  100 80 20 60 15 8.5 14 8.5
            17
            20


            轴承尺寸表

            d 使用轴承型号 D dh h
            10  BAY6000ZZ 26  22  8
            12  BAY6001ZZ 28  24  8
            15  BAY6002ZZ 32  28  9
            17  BAY6003ZZ 35  31  10
            20  BAY6904ZZ 37  33  9
