      图片仅供参考，请以已选的规格为准

        电动辊筒组件 电动辊筒输送线 主体：铝型材

        条件筛选：

        类型 辊筒输送
        驱动 电动辊筒
        种类筛选 电动辊筒组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 7 项未选择

        重置

        代码

        产品选型

        辊筒规格

        型材内宽B

        辊筒中心距D

        货物重量(kg)

        1~150
        /1

        辊筒总数量N

        4~1000
        /1

        驱动连接方式

        辊筒表面形式

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 驱动方式 主体材质 表面处理
        KSH01 辊筒输送 电动辊筒 型材 喷砂氧化



        产品简介
           此辊筒线采用直流24V无刷电机内置于辊筒内，节省安装空间，
           1根电动辊筒可带动多根被动辊筒。同时，辊筒可以分区启动/停止，
           在有物料通过时电动辊筒才启动，节约能源50%以上。

        产品特性
        ● 适合料箱（底部是平面硬质材料）的运输；
        ● 取代传统的普通交流电机带动辊筒传动，节省安装空间，节约能源。

         *1 L=80+(N-1)D。

        客户需配置24V直流开关电源。

        默认选择驱动卡的输出方式为PNP。

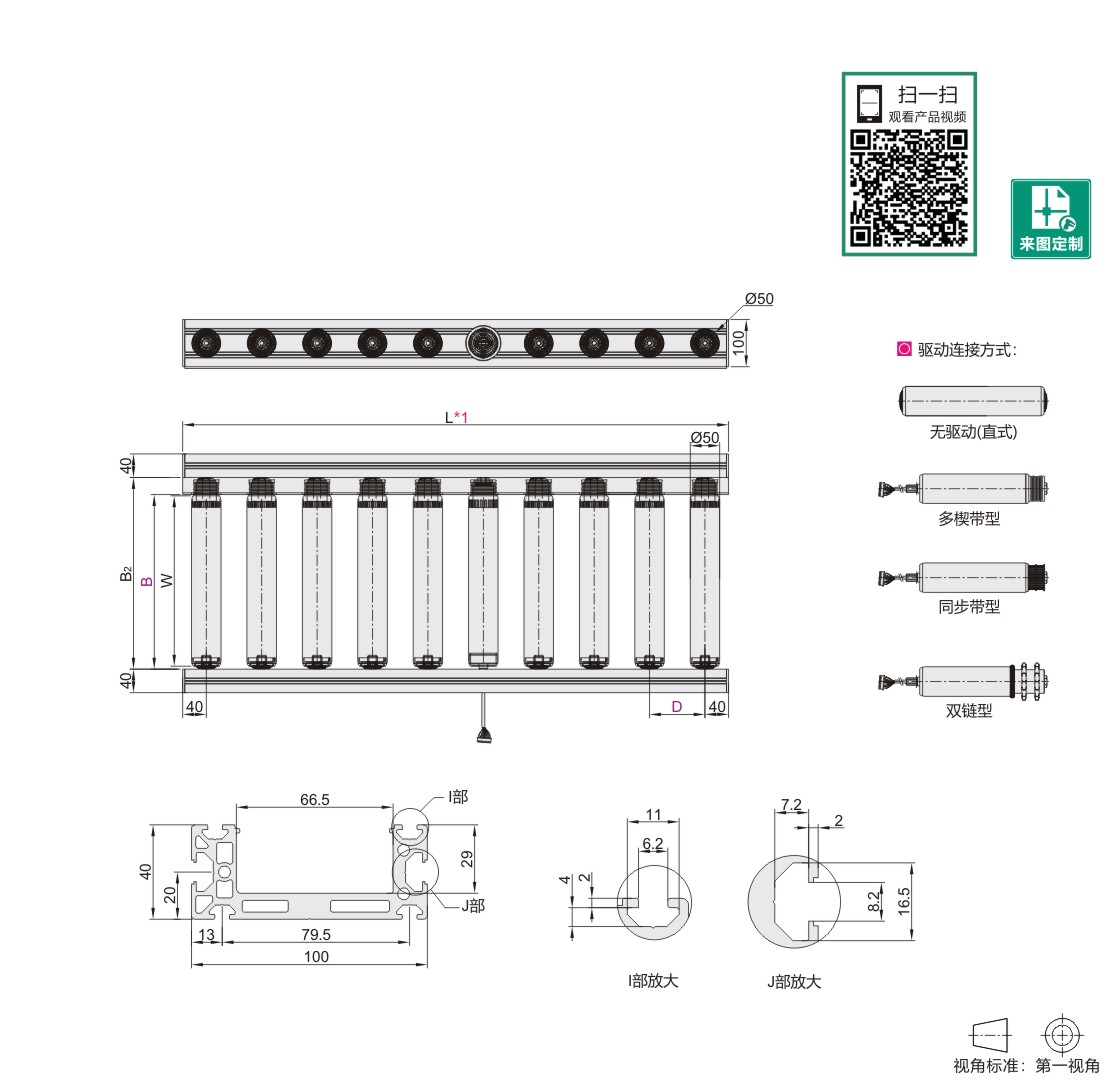

        参数图



        选型表

        型号 型材内宽
        B        		 辊筒中心距
        D        		 货物重量
        (kg)        		 辊筒总数量N
        最小单位1        		 驱动连接方式
        		 辊筒表面形式
        		 辊筒长度
        W        		 型材内宽
        B2
        代码 辊筒规格 种类 承载能力(kg)
        KSH01 50 300
        400
        500
        630
        800
        1000        		 60 80 100 1~150 N≥4
        L=80+(N-1)D        		   A(直式无驱动) 0~200

        A（钢制+镀锌）

        J(不锈钢管)
        Q(灰色PVC软胶，2mm)

        		 B-6 B+10
        60 80 100    H(多楔带) 0~80 B-6 B+36
        60 85 100 F(同步带型) 0~100 B-1 B+36
        88.9  127 D(双链轮型) 0~150 B-8 B+63



        调速范围不能低于50%，(推荐在60~100%)。                                                                                                                                  最大线速度500mm/s。
        最大负载150kg，无动力辊筒输送线最大承载200kg。                                                                                                                      默认标配内置电机，驱动卡：BD-201S。
        可外接PLC、传感器控制辊筒启动和停止，注意电动辊筒与控制卡延长线不能超过2米。                                                                    滚筒出线为1m，驱动卡没有延长线。
        适用温度：-5℃~+40℃。
        追加工的请附图纸。

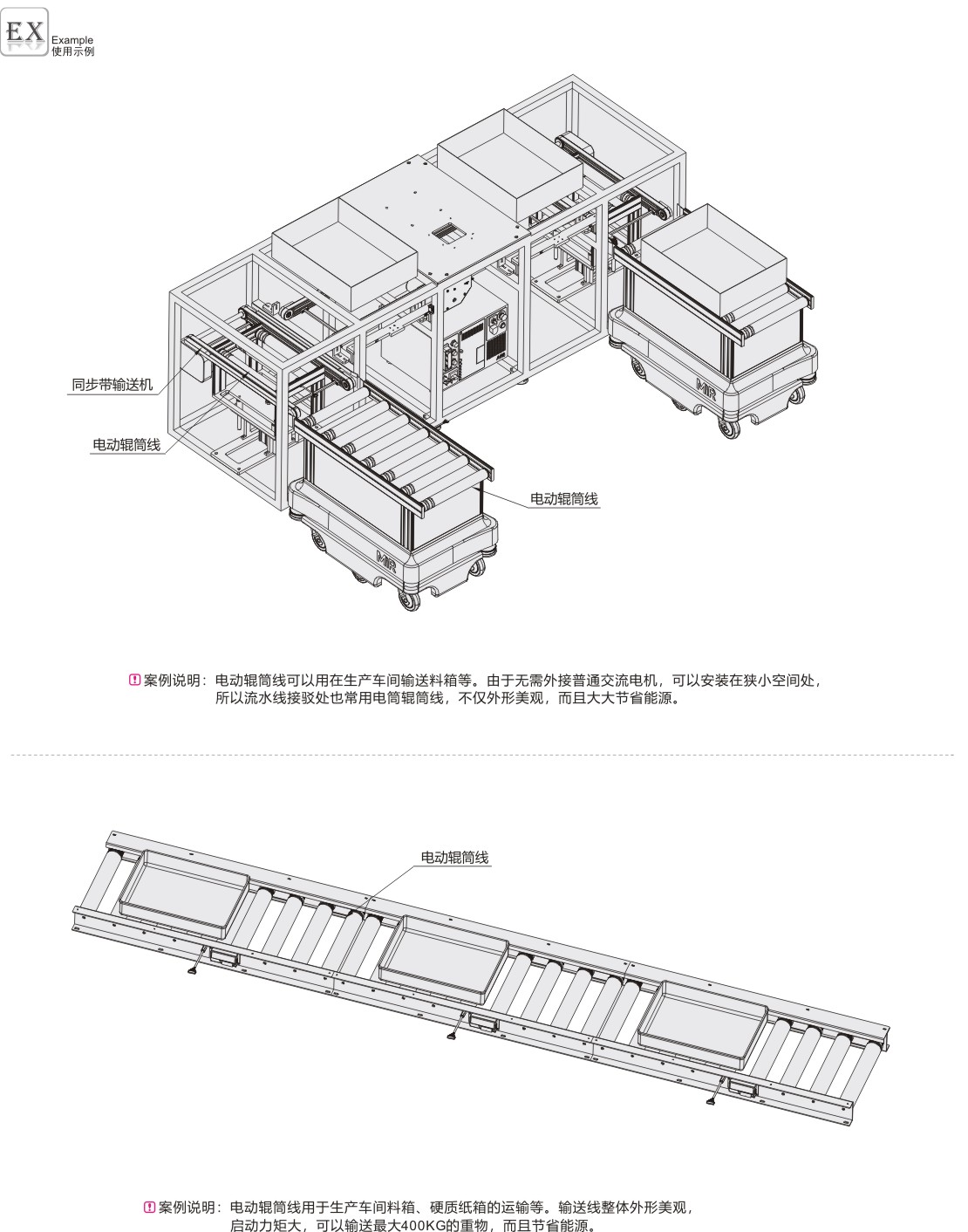

        使用示例
