        经济型同步带输送机 单列型 驱动可调双槽型材(直径30mm)

        品牌名称：

        怡合达

        条件筛选：

        类型 单列型
        主体 双槽型材
        轮直径 30
        驱动 头部驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            B

            L

            210~2000
            /5

            Y

            0~150
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 马达盖板 电机安装板 带轮固定座 型材 电机安装板 带轮固定座
            KQA21 单列型 铝材 PC(透明) SPCC 阳极氧化处理 镀镍


            特长：此款同步带输送机采用冲压轴承座结构组装，驱动位可在头部和中间调整。S5M皮带传动输送，相对于T5皮带负载更大。

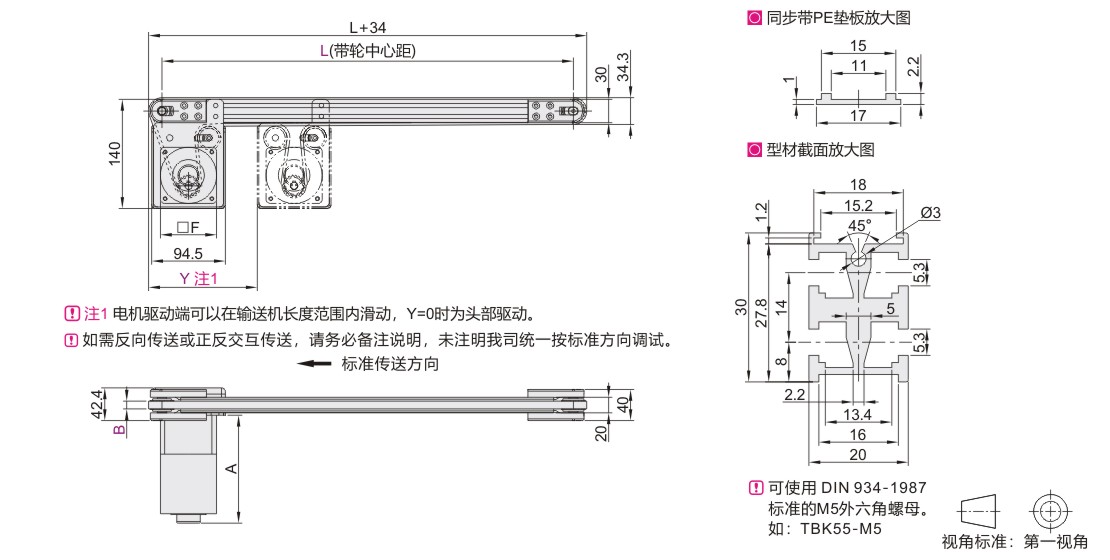

            参数图


            选型表

            型号 L
            最小单位5            		 Y
            最小单位5            		 马达选择 皮带规格 马达品牌
            选择
            代码 B 输出功率
            (W)            		 电压(V) 规格 齿轮头减速比
            KQA21 10 210~2000 0≤Y≤L-150  6
            25            		 TA220
            (单相)            		 SCM
            (速度控制马达)            		 5  7.5  9  12.5  15  18
            25  30  36  50  60  75
            90  100  120  150  180
             输出功率为6W时，
            5~9不适用。            		   L(经济型：黄色PU)
              M(经济型：黑色防静电PU)
              K(经济型：白色PU)
              C滑动用：绿色)
              J(无皮带)            		 Z(国产品牌)
            J(精研马达)
            25 SA200
            (三相)            		 INV
            (变频器)
             6
            25            		 NV
            (无马达)            		 NM
            (无马达)            		 NH(无齿轮头) W(无马达，齿轮头)


            选择了无马达、齿轮头时， 马达安装孔间距将因马达输出功率而异。
            选择了无马达、齿轮头时，主机将以部件状态交货。
             可选加工可见可选加工参数。

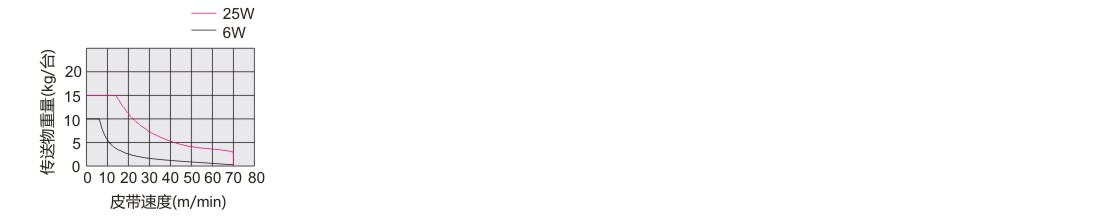

            参考传送能力(水平输送)


            图表是水平条件下的搬运能力；
            选择调速马达时，在使用过程中传送能力不因速度降低而增加；
            累积搬送的情况下(仅适用于滑动用皮带)，搬送能力为以上数据的1/2。

            A/F尺寸表

            输出功率
            (W)            		 马达 减速比 A F
            规格 制造商
            6  速度控制马达 精研 5~18 118  60
            25~180 130
            国产 5~180 117
            25  速度控制马达 国产 5~180 129  80
            三相马达
            速度控制马达 精研 5~18 129
            25~180 140
            三相马达 5~18 129
            25~180 140


            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50Hz 60Hz
            5  25.0  31.0
            7.5  16.7  20.7
            9 13.9  17.2
            12.5  10.0  12.4
            15  8.3  10.3
            18  6.9  8.6
            25  5.0  6.2
            30  4.2  5.2
            36  3.5  4.3
            50  2.5  3.1
            60  2.1  2.6
            75  1.7  2.1
            90  1.4  1.7
            100  1.3  1.6
            120  1.0  1.3
            150  0.8  1.0
            180  0.7  0.9


            可能会因负载状态而减小。
            此输送速度表参照国产马达(1250转/min)。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，
                马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。
