图片仅供参考，请以已选的规格为准
同步带输送机 头部驱动双槽型材 轮直径70mm 重载型
条件筛选：
类型 重载型
主体 双槽型材
轮直径 70
驱动 头部驱动
种类筛选 同步带输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
可选加工（可选）
未生成型号，还有 8 项未选择
重置
代码
产品选型
B
150~600
/10
L
600~5000
/5
输出功率(W)
电压(V)
规格
齿轮头减速比
皮带规格
马达品牌选择
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||||||
| 型材 | 马达盖板1 | 马达盖板2 | 带轮固定座 | 型材 | 马达盖板1 | 马达盖板2 | 带轮固定座 | ||
| KQP01 | 重载型 | 铝材 | 阳极氧化处理 | 喷涂 | |||||
特长：适用重型箱体传送。

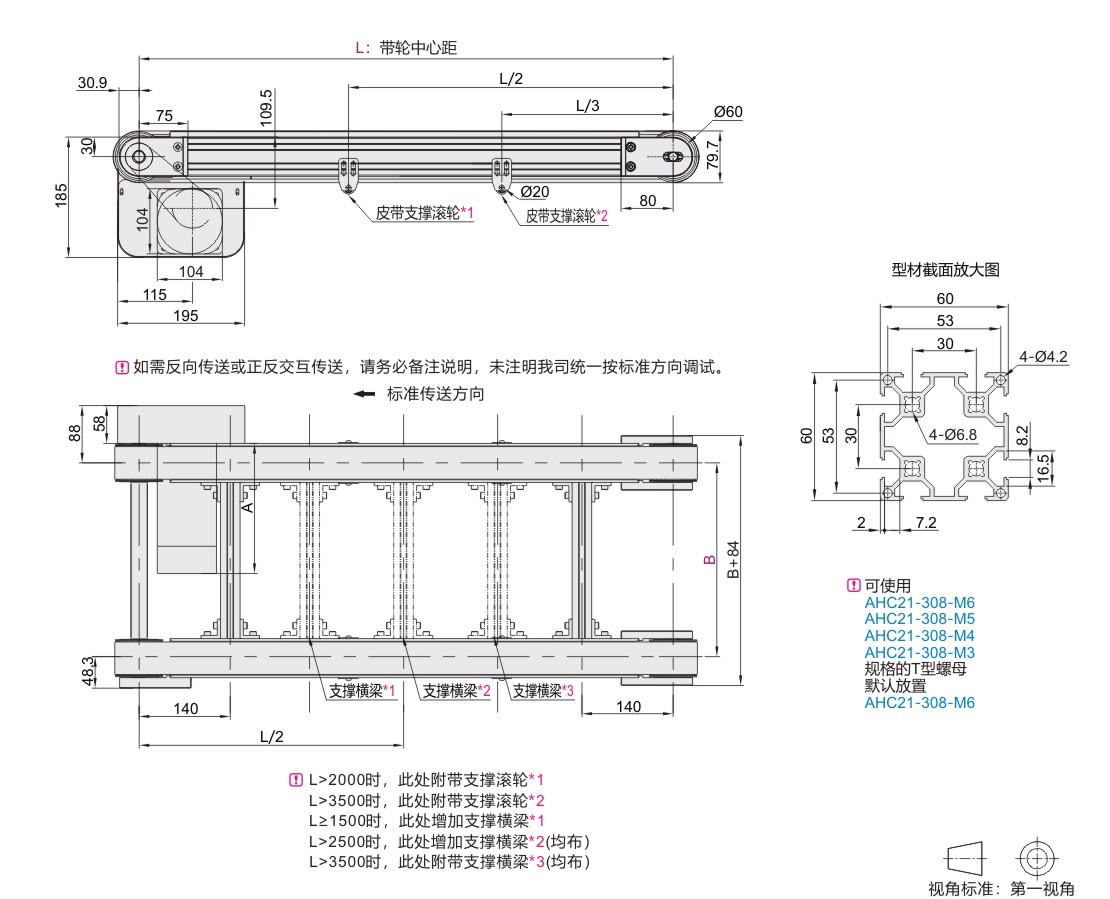

参数图
选型表
选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
选择了无马达、齿轮头时，主机将以部件状态交货。
选择D绿色：滑动用同步带时，侧边会有轻微起毛，不同工况起毛程度不一样。
技术资料
齿轮箱减速比
| 齿轮箱 减速比 |
皮带速度(m/min) |
|
| 50 HZ | 60HZ | |
| 7.5 | 48.5 | 58.2 |
| 9 | 40.4 | 48.5 |
| 12.5 | 29.1 | 34.9 |
| 15 | 24.2 | 29.1 |
| 18 | 20.2 | 24.2 |
| 25 | 14.5 | 17.4 |
| 30 | 12.1 | 14.5 |
| 36 | 10.1 | 12.1 |
| 50 | 7.2 | 8.7 |
| 60 | 6.0 | 7.2 |
| 75 | 4.8 | 5.8 |
| 90 | 4.0 | 4.8 |
| 100 | 3.6 | 4.3 |
| 120 | 3.0 | 3.6 |
| 150 | 2.4 | 2.9 |
| 180 | 2.0 | 2.4 |
此输送速度表参照国产马达(1250转/min)。
长时间使用调节刻度不可低于60，
调节刻度过低，马达扭矩减小，
马达容易过载，同时调低马达速度，
马达的动能会转化为热能 ，会导致
马达过热。(输送能力对照表是指
刻度在100的输送能力)。
A尺寸表
| 输出功率 (W) |
马达 |
减速比 |
A |
|
| 规格 | 制造商 | |||
| 90W | 三相马达 | 国产 | 5~18 | 217.5 |
| 25~180 | ||||
| 速度控制马达 | 5~18 | |||
| 25~180 | ||||
| 三相马达 | 松下 | 5~180 | 195 | |
| 速度控制马达 | 5~180 | 234.5 | ||
| 120W | 三相马达 |
国产 | 5~18 | 217.5 |
| 25~180 | ||||
| 速度控制马达 | 5~18 | |||
| 25~180 | ||||
| 200W | 三相马达 | 5~18 | 248 | |
| 25~180 | ||||
| 速度控制马达 | 5~18 | |||
| 25~180 | ||||
传送能力（参考值）
图表是水平条件下的搬运能力；
选择调速马达时，在使用过程中传送能力
不因速度降低而增加；
累积搬送的情况下(仅适用于滑动用皮带)，
搬送能力为以上数据的1/2。
-
