查看大图
图片仅供参考，请以已选的规格为准

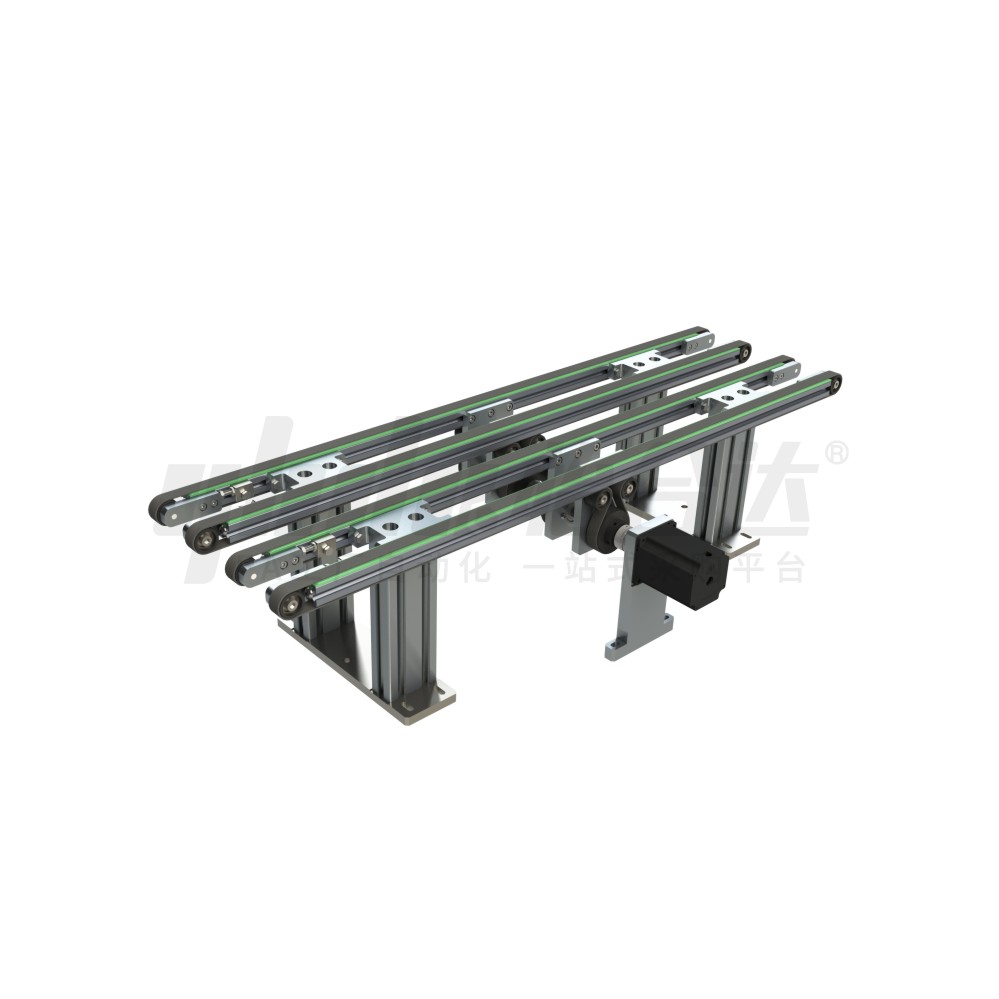

硅片输送机 中间驱动 兼容产品尺寸182~230mm 双半片型/整片型
条件筛选：
输送方式 弹性平皮带输送
驱动 中间驱动
种类筛选 硅片输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
类型
产品选型
组内皮带间距B
带轮中心距L
组外间距W
高度H
160~320
/5
马达选择
马达规格
技术图档
3D预览

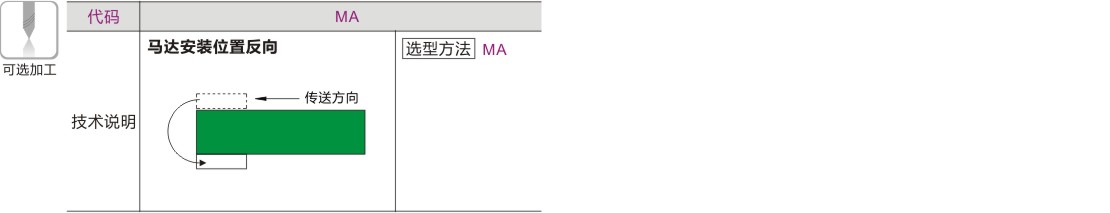

可选加工
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 型材/轴承座/底板 | 轴 | 皮带托板 | 型材/轴承座/底板 | 轴 | ||
| KGF11 | 双半片型 | 6061 | S45C | UPE | 阳极氧化 | 电镀 |
| KGF12 | 整片型 | |||||
输送机高度和长度尺寸可以根据需求来图定制。

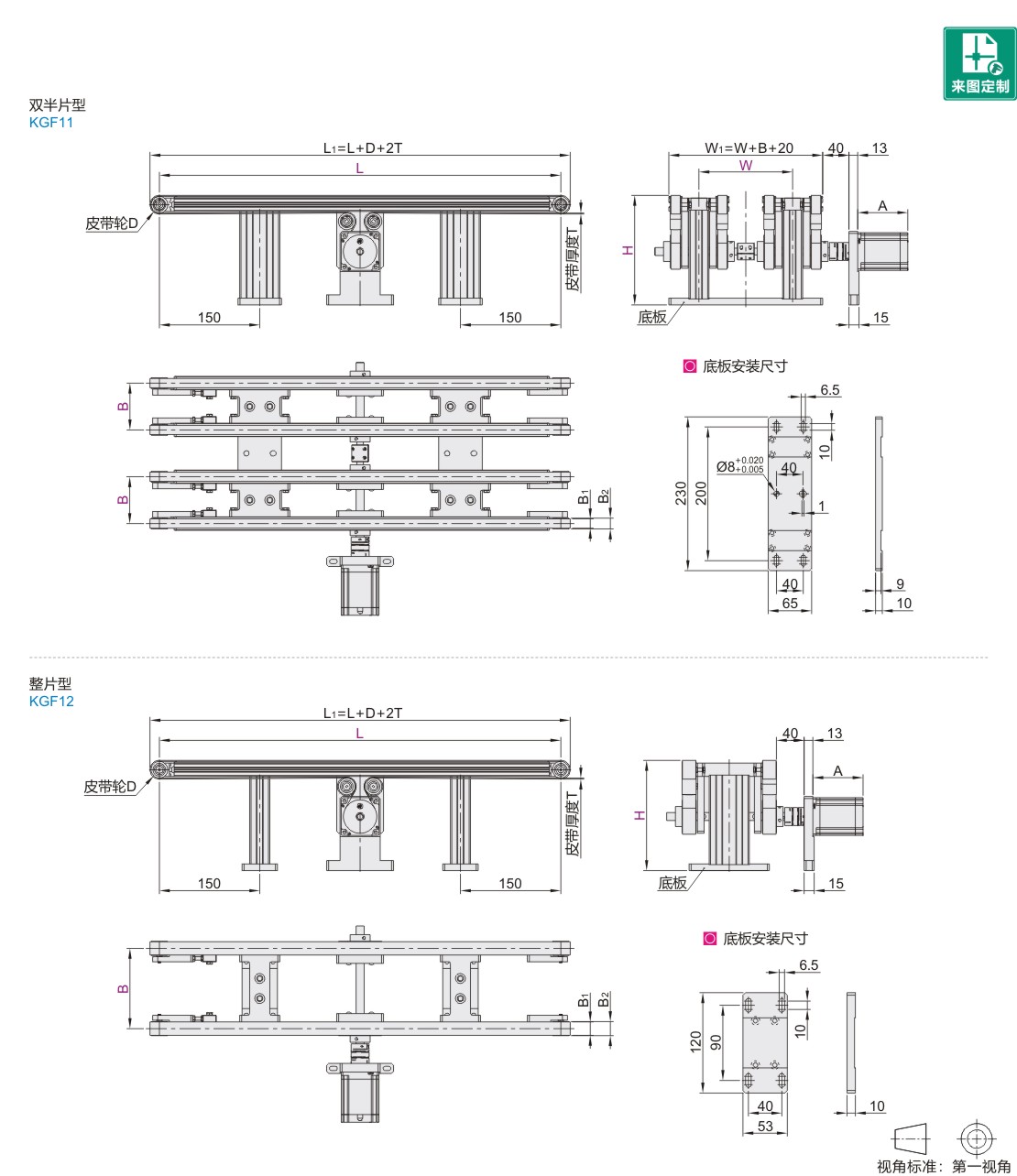

参数图
双半片型
| 型号 | L (带轮中心距) |
W (组外间距) |
H (最小单位5) |
马达选择 | 马达规格 | A | 皮带规格 | 皮带轮规格 | |||
| 代码 | B | 厚度T | 宽度B1 | D | B2 | ||||||
| KGF11 | 70 | 800(三片位) 1080(四片位) |
140 | 160~320 | L(雷赛) | 57(57步进) | 79 | 1.45 | 14 | Ø25 | 16 |
| NM(无马达) | 一 | 一 | |||||||||
整片型
| 型号 | L (带轮中心距) |
H (最小单位5) |
马达选择 | 马达规格 | A | 皮带规格 | 皮带轮规格 | |||
| 代码 | B | 厚度T | 宽度B1 | D | B2 | |||||
| KGF12 | 120 | 800(三片位) 1080(四片位) |
160~320 | L(雷赛) | 57(57步进) | 79 | 1.45 | 20 | Ø25 | 21 |
| NM(无马达) | 一 | 一 | ||||||||

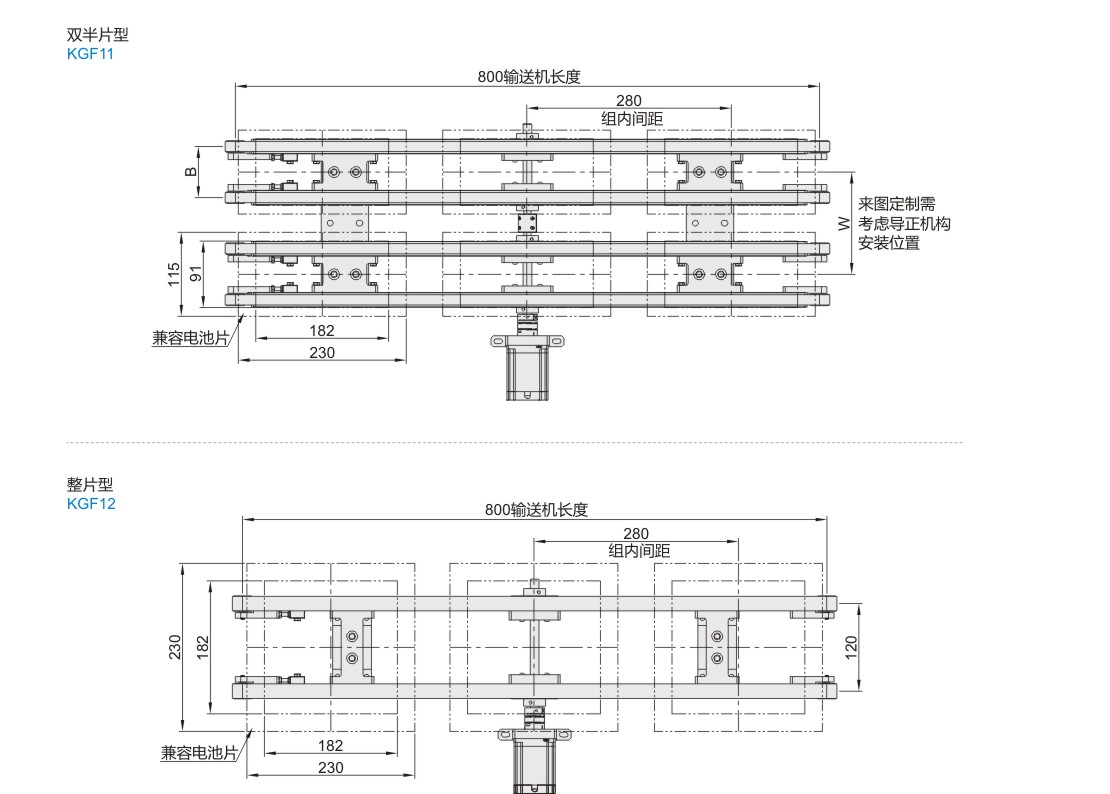

布局参考
-
