        矩形夹具分度系统 中间驱动 主体：铝型材 节距10

        品牌名称：

        怡合达

        条件筛选：

        类型 矩形夹具分度系统
        节距 10
        主体 型材
        驱动 中间驱动
        种类筛选 夹具输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            工位数

            3~31
            /1

            重复定位工位数

            2~30
            /1

            B

            L

            500~4800
            /10

            Y

            250~2400
            /10

            定位方式

            导轨配置

            伺服电机品牌

            输入信号

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            型材/固定座 传感器安装支架 护罩 耐磨条 型材/固定座 护罩
            KSK01 矩形夹具分度系统 铝材 SUS304 SPCC UPE 阳极氧化处理 烤漆



            产品简介：使用双电机双同步带配合滑轨的方式进行载具的高速传送，载具到位后由定位机构进行二次定位保证精度。
                两端由气缸或模组实现直线错位交替，实现产品工装夹具的高速循环传送。
            产品特点：
            ● 产品结构紧凑，外形美观，运行稳定;
            ● 标准化程度高，专用开模型材，成本低；
            ● 步进间歇输送，定位精度高;
            ● 同步带快拆结构，维护方便快捷。

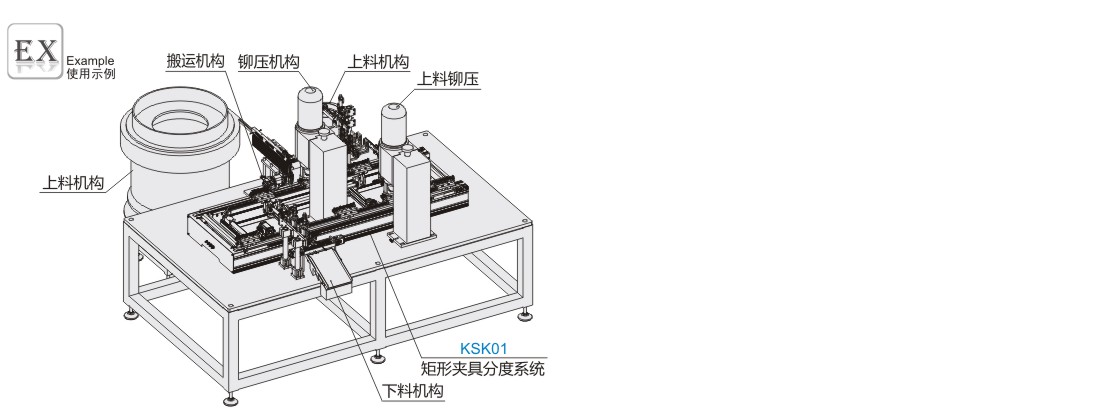

            应用场合：该产品应用于各个行业中小型的自动化设备中，实现产品工装夹具的高速循环传送。

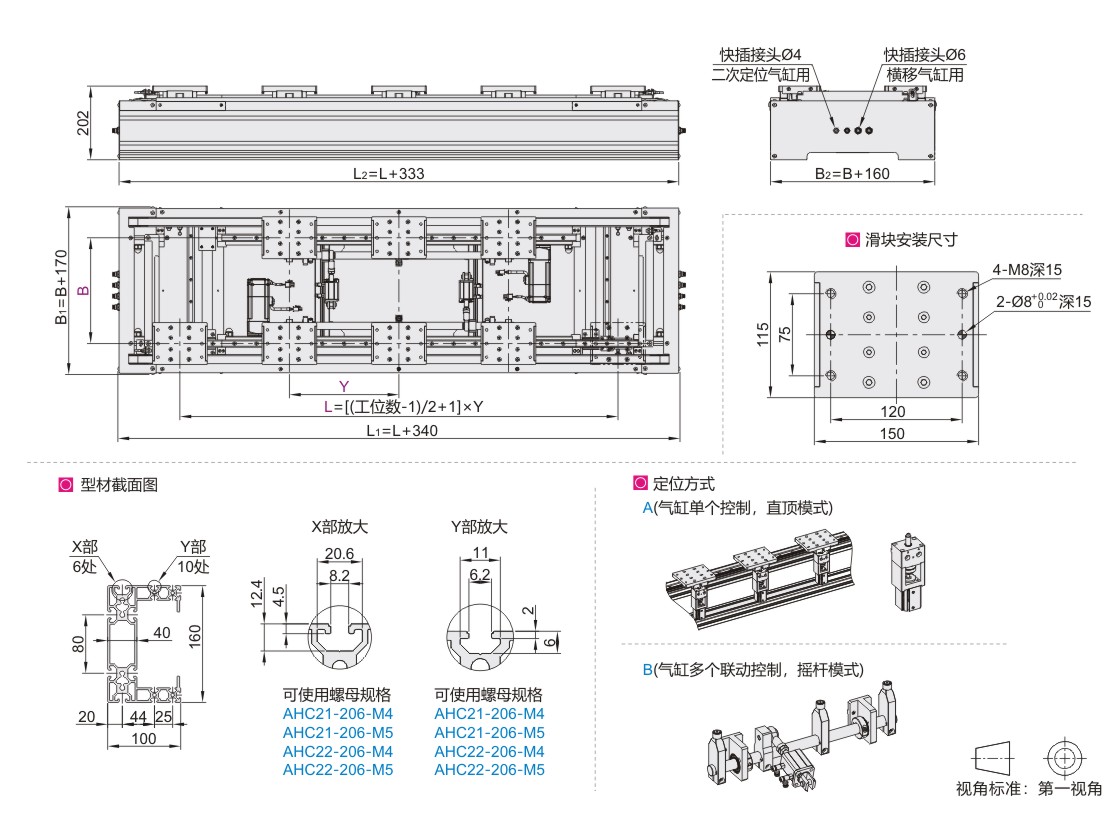

            参数图



            选型表

            型号 重复定位工位数 B L
            两端移载工位
            中心距离            		 Y
            相邻两个工位
            中心距离            		 定位方式 导轨配置 伺服电机品牌 输入信号
            代码 工位数
            KSK01 3~31 2~30 240  290  340  390
            440  490  590  690            		 500~4800
            （最小单位10）            		 250~2400
            （最小单位10）            		 A(气缸单个控制，直顶模式）
            B(气缸多个联动控制，摇杆模式）            		 B(标配型)
            J(经济型)            		 K(汇川) N(NPN)
            P(PNP)

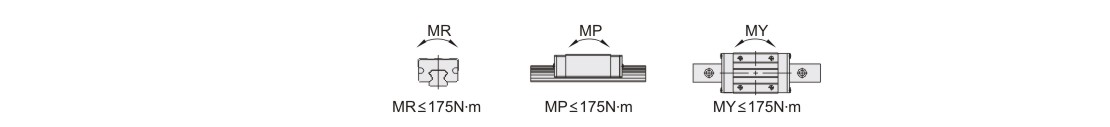

            单个滑块容许力



            性能参数表

            电机规格 推荐功率(W) 400
            额定转矩(N·m) 1.27
            减速比 20
            性能 重复定位精度(mm) ±0.05
            最快输送速度(mm/s) 500
            单边最大负载(Kg) 25
            零部件 同步带宽度(mm) 20
            同步带齿距(mm) 10
            直线导轨(mm) 20×17.5
            接近传感器 NPN型 ZJG03-F-1.5-M8-N-O
            PNP型 ZJG03-F-1.5-M8-P-O



            如需指定电机品牌请联系我们。
            此表为水平安装性能参数，不可垂直安装，且重心在滑块中心，如有偏载工况请联系我们。
