图片仅供参考，请以已选的规格为准
环形导轨 直线型导轨 环形轨道输送线用单件
条件筛选：
类型 环形轨道输送线用单件
导轨外形 直线型
零件名称 导轨
种类筛选 夹具输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
W
L
110~10000
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 硬度 | |
| V型面 | ||||
| NHA02 | 直线型导轨 | 双侧V型 | 轴承钢 | 50~60HRC |
注意事项：
● 当环形运动时，NHA02不能单独使用，要与NHA01/NHA08配套使用；
● 当直线运动时，NHA02不能单独使用，要与NHA08配套使用；
● 当其他运动时，请联系我司技术人员确认，避免因使用不当，影响使用寿命。

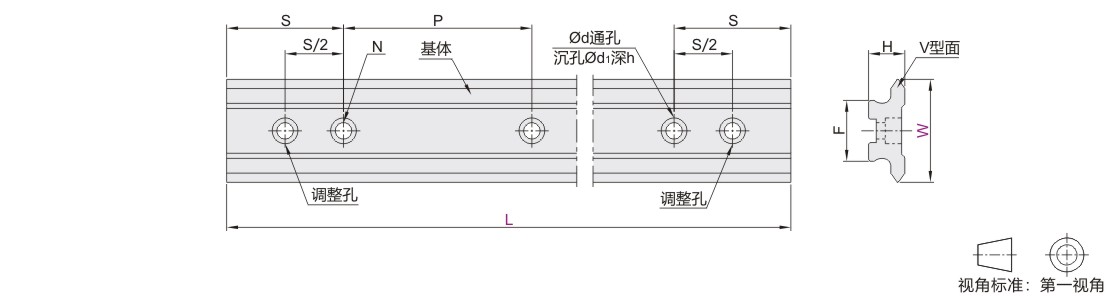

参数图
选型表
| 型号 | L 最小单位1 |
H | F | d | d1 | h | P | |
| 代码 | 导轨宽度 W |
|||||||
| NHA02 | 25 | 110~10000 | 12.25 | 15 | 5.5 | 9 | 6 | 90 |
| 44 | 15.5 | 26 | 7 | 11 | 7 | 90 | ||
N(安装孔数)/S(安装孔中心至端面距离)
| 导轨宽度 W |
L 最小单位1 |
N (安装孔数） |
S |
|
25 44 |
110~190 | 2 |
|
| 200~280 | 3 | ||
| 290~370 | 4 | ||
| 380~460 | 5 | ||
| 470~550 | 6 | ||
| 560~640 | 7 | ||
| 650~730 | 8 | ||
| 740~820 | 9 | ||
| 830~910 | 10 | ||
| 以此类推 | |||
| 9830~9910 | 110 | ||
| 9920~10000 | 111 | ||
P：两个安装孔之间的距离。 S>40时，两端各有一个调整孔
-
