        负压吸附输送机 负压吸附型 中间驱动 双槽型材 轮直径30mm

        条件筛选：

        类型 负压吸附型
        主体 双槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 30
        驱动 中间驱动
        种类筛选 负压吸附输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        可选加工（可选）

        未生成型号，还有 11 项未选择

        重置

        代码

        产品选型

        B

        50~750
        /10

        L

        500~3000
        /5

        输出功率

        电压

        规格

        齿轮头减速比

        皮带规格

        马达品牌选择

        N

        10~9999
        /1

        D

        G

        技术图档

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        型材、惰轮 主动轮、连杆、轴承座 抽风管接头 护罩 型材、惰轮 主动轮、连杆、轴承座 护罩
        KPF61 负压吸附型 铝材 S45C SUS304 SPCC 氧化处理 镀镍 喷涂



        特长：
        ● 负压吸附输送机的应用场景较为普遍，其主要的应用就是在输送过程中吸附轻薄物料，使物料平整，防止移动打滑。
        ● 常输送布料、薄膜、包装纸片纸盒、光伏硅板、新能源极板等物料。也可以用在检测设备中，将轻薄片状物料吸附平整后进行检测。
        ● 新能源电池行业对负压输送机要求启停频繁速度快，停止定位准确。
        ● 怡合达负压吸附输送机的机架和负压腔体为定制型材一体制作，具有整机结构稳定、短交期特点。
        ● 宽度方向皮带跑偏量在±3mm内（稳定工作情况下）。

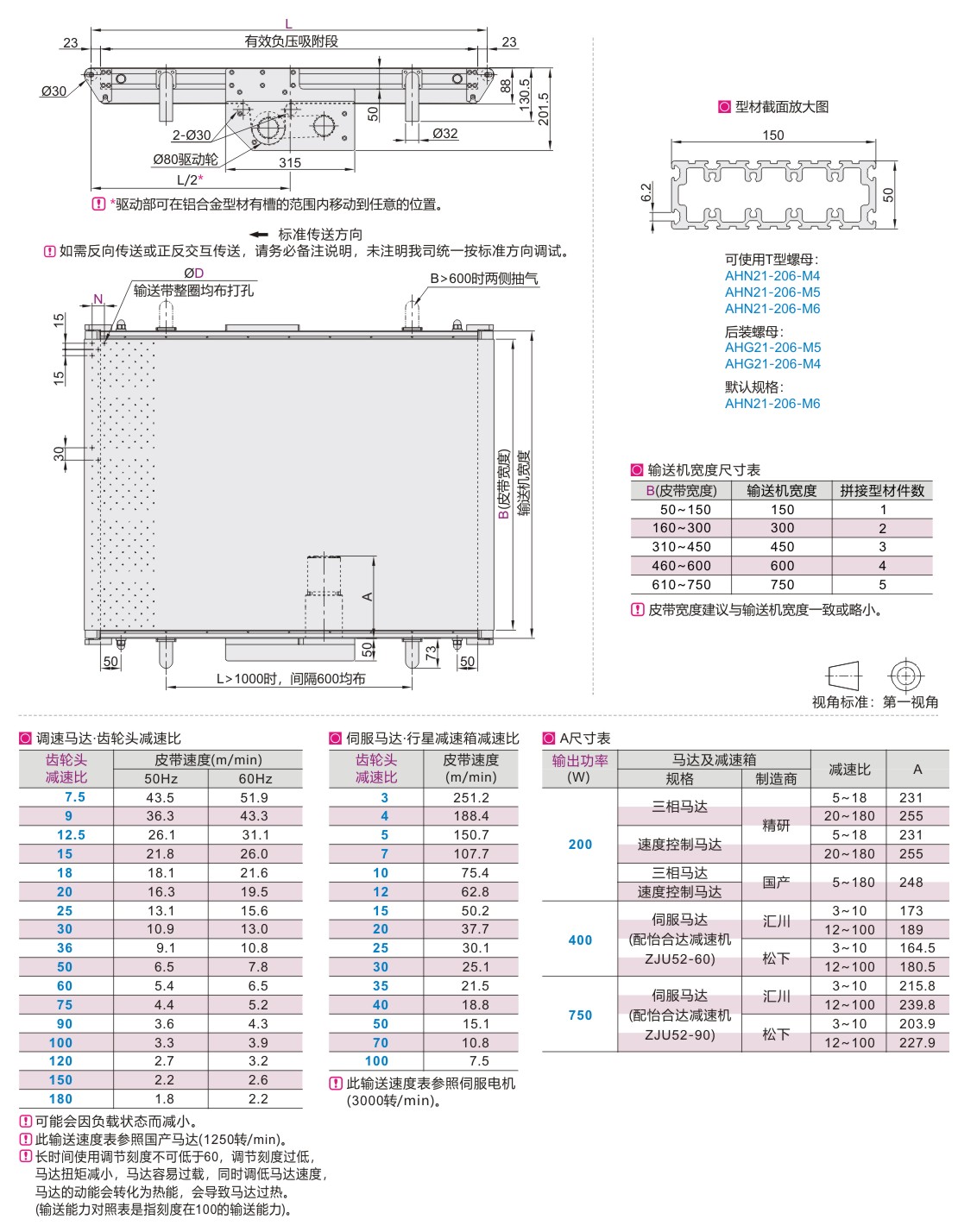

        参数图



        选型表

        型号 L
        (最小单位5)        		 马达选择 皮带规格 马达品牌
        选择        		 N
        (最小单位1)        		 D
        孔径        		 G
        高压风机
        功率(        kw)
        代码 B
        (最小单位10)        		 输出功率
        (W)        		 电压
        (V)        		 规格    齿轮头减速比
        KPF61 50~750 500~3000 200
        (调速马达)        		 TA220(单相) SCM
        速度控制马达        		 7.5  9  12.5  15
        18  20  25  30  36
        50  60  75  90  100
        120  150  180        		 K(经济型普通用：绿色)
        E        (普通用：绿色)
        F        (防静电：黑色)
        B        (防静电：绿色)        		 J(精研)
        Z        (国产品牌)        		 N≥10 2
        2.5
        3
        3.5
        4
        4.5
        5
        5.5
        6
        6.5
        7        		 无指定
        (无高压风机)
        0.7
        0.85
        1.3
        1.6
        2.2
        3
        4
        5.5
        7.5
        SA200(三相) INV
        变频器
        400
        750
        (伺服马达)        		 TA220(单相) ZX
        总线型
        MC
        脉冲型        		 3  4  5  7  10  12
        15  20  25  30  35
        40  50  70  100        		 H(汇川)
        P        (松下)
        M        (三菱)
        A        (安川)
        X        (西门子)
        200  NV(无马达) NM
        无马达        		 NH
        无齿轮头        		 W
        无马达、
        齿轮头
        400
        750



        马达选型与现场使用工况相关，请与我司工作人员沟通；
        行星减速机品牌有指定需求时，请与我司工作人员沟通：

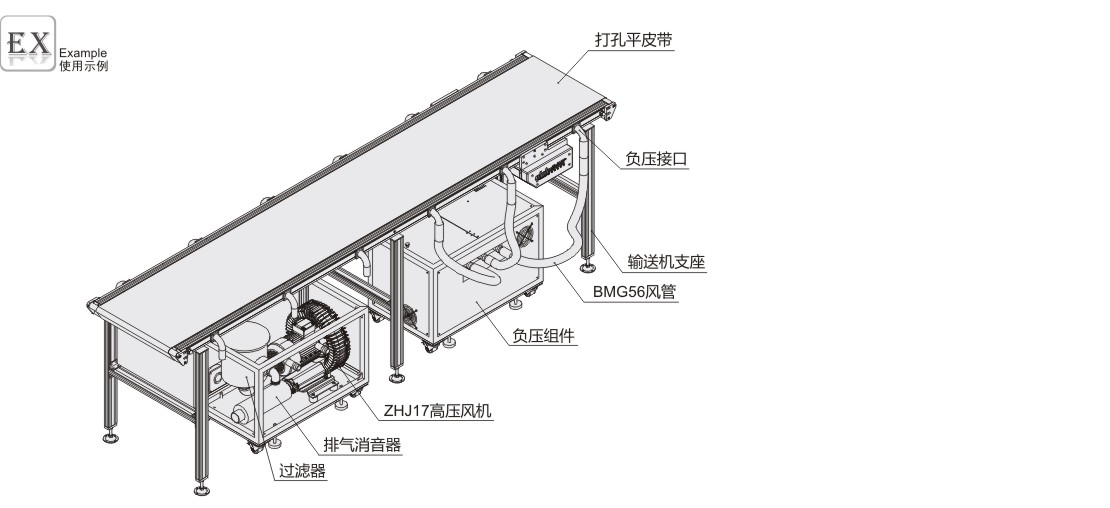

        选择带高压风机时，将配风机变频器、夹丝风管、消音器、过滤器、接头、喉箍等连接配件；
        高压风机尺寸型号请查阅我司代码ZHJ17；
        选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异；
        选择了无马达、齿轮头时，输送机将以部件状态交货。



        技术资料

         掉速马达·此轮头减速比

        齿轮头
        减速比
        		 皮带速度（m/min）
        50HZ 60HZ
        7.5 43.5 51.9
        9 36.3 43.3
        12.5 26.1 31.1
        15 21.8 26.0
        18 18.1 21.6
        20 16.3 19.5
        25 13.1 15.6
        30 10.9 13.0
        36 9.1 10.8
        50 6.5 7.8
        60 5.4 6.5
        75 4.4 5.2
        90 3.6 4.3
        100 3.3 3.9
        120 2.7 3.2
        150 2.2 2.6
        180 1.8 2.2



         可能会因负载状态而减小。
         此输送速度表参照国产马达（1250转/min）。
        长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，
            马达的动能会转化为热能，会导致马达过热。 (输送能力对照表是指刻度在100的输送能力)。



         伺服马达·行星减速箱减速比

        齿轮头
        减速比        		 皮带速度
        （m/min）
        3 251.2
        4 188.4
        5 150.7
        7 107.7
        10 75.4
        12 62.8
        15 50.2
        20 37.7
        25 30.1
        30 25.1
        35 21.5
        40 18.8
        50 15.1
        70 10.8
        100 7.5



        此传送速度表参照伺服电机（3000转/min）。



        A尺寸表

        输出功率
        （W）        		 马达及减速箱 减速比 A
        规格 制造商
        200 三相马达 精研 5~18 231
        20~180 255
        速度控制马达 5~18 231
        20~180 255
        三相马达 国产 5~180 248
        速度控制马达
        400 伺服马达
        （配怡合达减速机
        ZJU52-60）        		 汇川 3~10 173
        12~100 189
        松下 3~10 164.5
        12~100 180.5
        750 伺服马达
        （配怡合达减速机
        ZJU52-90）        		 汇川 3~10 215.8
        12~100 239.8
        松下 3~10 203.9
        12~100 227.9
