        网带链输送机 头部驱动 网带链节距25.4 主体：铝型材 碱砂氧化处理 塑料网带链输送

        条件筛选：

        类型 网带链型
        传动类型 网带链
        输送方式 塑料网带链条输送
        节距 25.4
        驱动 头部驱动
        种类筛选 网带链输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            网带链宽度B

            85~765
            /85

            链轮中心距L

            400~3000
            /10

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            网带链规格

            网带链颜色

            马达品牌选择

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 网带链 钣金 型材
            KRB02 头部驱动 6063 POM 不锈钢 碱砂氧化



            产品简介：

                网带链输送机主要采用特制铝型材为主体框架，塑料网带链作为输送载体，
                应用于饮水，饮料，啤酒，食品包装机械，制罐，速冻，海产品，等行业。

            产品特性：

             ● 25.4mm节距，输送能力更大；
             ● 输送速度精准稳定，能保证精准的同步输送；
             ● 可做装配生产线或作为物料的储存输送；
             ● 采用特制铝型材制作，整体结构简洁易于安装，外型美观；
             ● 低粉尘，噪音低，防油，耐腐蚀；
             ● 不易跑偏，不易变形，使用寿命长。

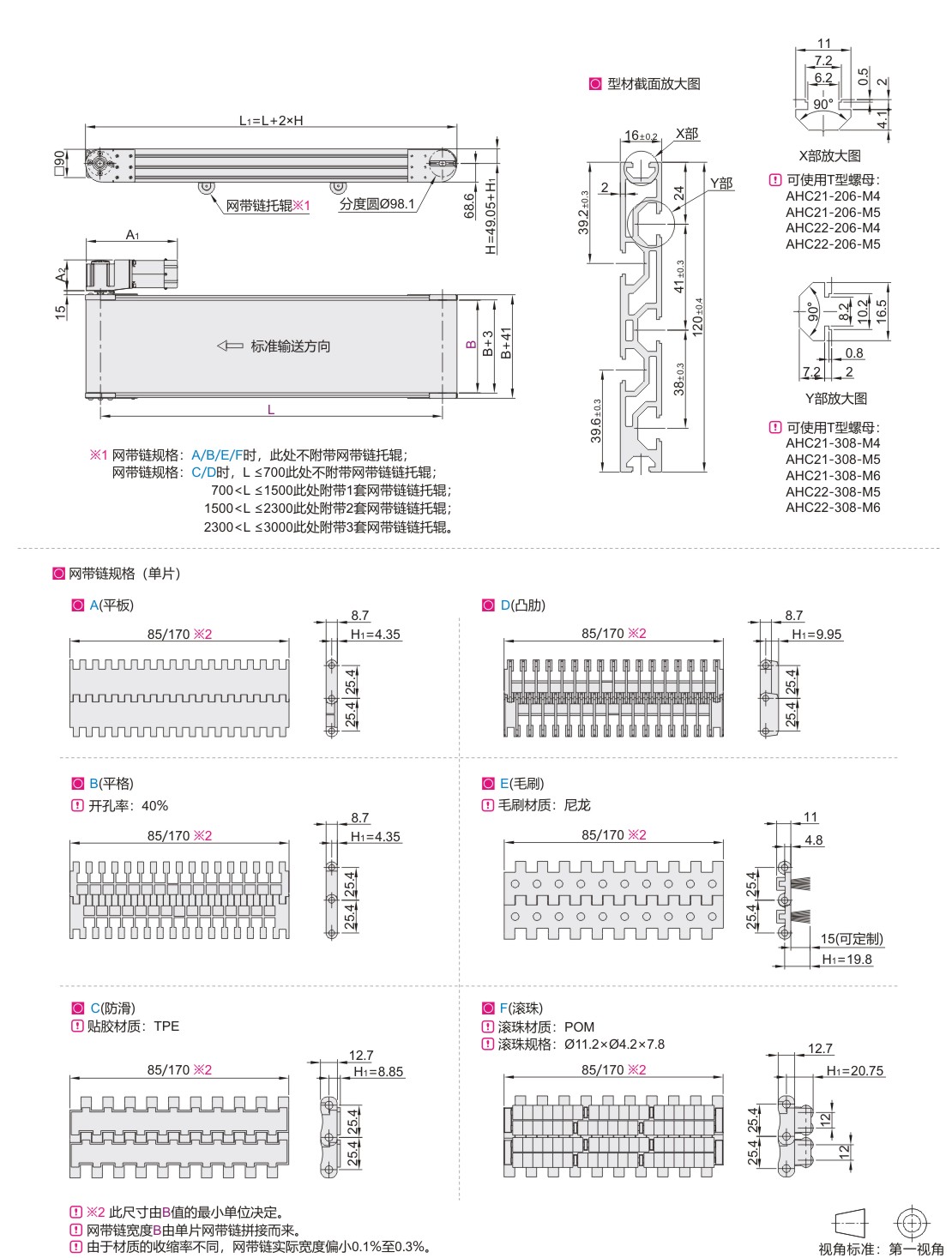

            参数图



            选型表

            型号 L
            最小单位10            		 马达选择 网带链规格 网带链颜色 马达品牌
            选择
            代码 B(最小单位85)    输出功率(W)       电压(V) 规格 齿轮头减速比
            KRB02 85~765 400~3000 120
             200             		 TA220(单相) SCM
            (速度控制马达)            		 5 6 7.5 10 12.5 15
            20 25 30 36 50            		 A(平板)
            B            (平格)
            C            (防滑)
            D            (凸肋)
            E(毛刷)
            F            (滚珠)            		 C0(湛蓝)
            G2            (墨绿)
            K1            (黑色)
            P1            (深紫)
            Y1            (深灰)

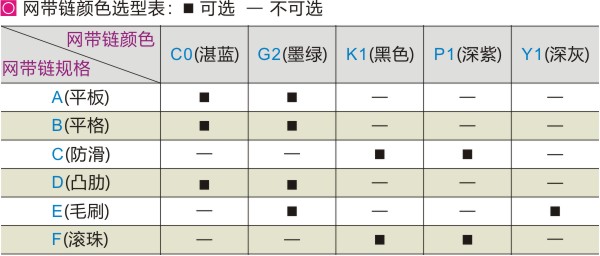

            参考网带链
                颜色选型表            		 Z(中大力德)
            J(精研马达)
            SA200(三相) NIV(变频器)






             齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50 Hz 60Hz
            5 86.2 98.6
            6 71.9 82. 1
            7.5 57.5 65.7
            10  43. 1  49.3
            12.5 34.5 39.4
            15 28.7 32.9
            20 21.6 24.6
            25 17.2 19.7
            30 14.4 16.4
            36 12.0  13.7
            50 8.6 9.9

            可能会因负载状态而减小。
            此输送速度表参照精研调速马达。
                (50Hz 1400转/min ，60Hz 1600转/min)



            A1/A2尺寸表

            输出功率
            (W)            		 马达 减速比 A1  A2
            规格 制造商
            120 三相马达 精研 5 ~50 278  99
            速度控制马达 289
            三相马达 中大 278  98
            速度控制马达 288
            200 三相马达 精研 321  113
            速度控制马达 333
            三相马达 中大 335
            速度控制马达
