查看大图
图片仅供参考，请以已选的规格为准
网带链输送机 中间驱动 网带链节距5 主体：铝型材 碱砂氧化处理 塑料网带链输送
条件筛选：
类型 网带链型
传动类型 网带链
输送方式 塑料网带链条输送
节距 5
驱动 中间驱动
种类筛选 网带链输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 9 项未选择
重置
代码
产品选型
网带链宽度B
50~300
/50
链轮中心距L
470~1500
/10
输出功率(W)
电压(V)
规格
齿轮头减速比
网带链颜色
驱动部位置F
105~1135
/1
马达品牌选择
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 型材 | 网带链 | 防护罩 | 型材 | 防护罩 | ||
| KRB31 | 中间驱动 | 6063 | POM | Q235 | 碱砂氧化 | 烤漆 |
产品简介：
网带链输送机主要采用特制铝型材为主体框架，塑料网带链作为输送载体，
应用于饮水，饮料，啤酒，食品包装机械，制罐，速冻，海产品，等行业。
产品特性：
● 5mm小节距，过渡轮径小，兼容小物品输送；
● 输送速度精准稳定，能保证精准的同步输送；
● 可做装配生产线或作为物料的储存输送；
● 采用特制铝型材制作，整体结构简洁易于安装，外型美观；
● 低粉尘，噪音低，防油，耐腐蚀；
● 不易跑偏，不易变形，使用寿命长。

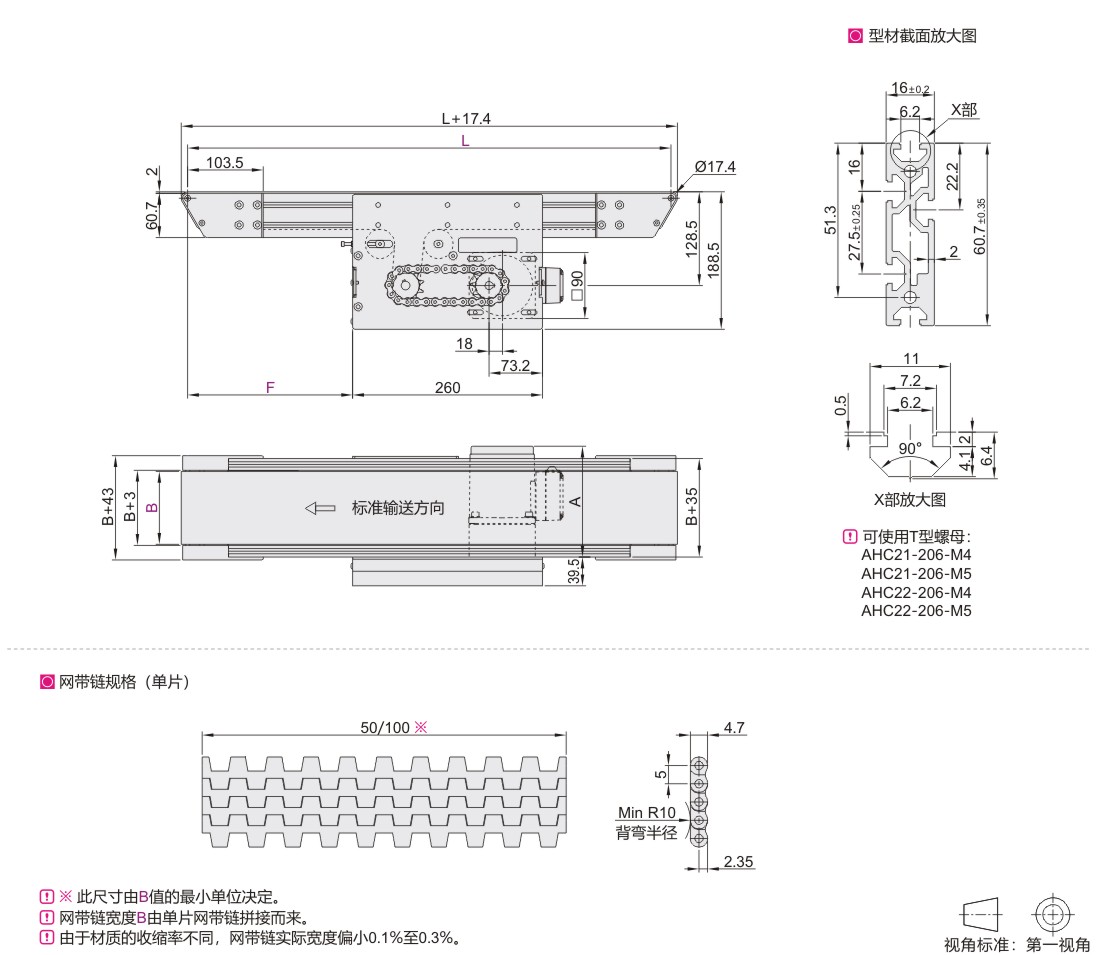

参数图
选型表
齿轮头减速比
| 齿轮头 减速比 |
皮带速度(m/min) |
|
| 50Hz | 60Hz | |
| 5 | 33.7 | 38.5 |
| 6 | 28.1 | 32.1 |
| 7.5 | 22.5 | 25.7 |
| 10 | 16.8 | 19.2 |
| 12.5 | 13.5 | 15.4 |
| 15 | 11.2 | 12.8 |
| 20 | 8.4 | 9.6 |
| 25 | 6.7 | 7.7 |
| 30 | 5.6 | 6.4 |
| 36 | 4.7 | 5.3 |
| 50 | 3.4 | 3.8 |
可能会因负载状态而减小。
此输送速度表参照精研调速马达。
(50Hz 1400转/min，60Hz 1600转/min)
A尺寸表
| 输出功率 (W) |
马达 |
减速比 |
A |
|
| 规格 | 制造商 | |||
| 40 | 三相马达 |
精研 | 5~15 | 152 |
| 20~50 | 172 | |||
| 速度控制马达 |
5~15 | 162 | ||
| 20~50 | 182 | |||
| 三相马达 |
中大 | 5~15 | 147 | |
| 20~50 | 165 | |||
| 速度控制马达 |
5~15 | 159 | ||
| 20~50 | 177 | |||
| 60 | 三相马达 |
精研 | 5~15 | 171 |
| 20~50 | 191 | |||
| 速度控制马达 |
5~15 | 182 | ||
| 20~50 | 202 | |||
| 三相马达 |
中大 | 5~15 | 168 | |
| 20~50 | 186 | |||
| 速度控制马达 |
5~15 | 179 | ||
| 20~50 | 197 | |||
-
