查看大图
图片仅供参考，请以已选的规格为准
08BS链条托盘输送机 总负载能力200kg 单位负载能力2kg/cm 链条速度20m/min
品牌名称：
怡合达
条件筛选：
产品名称 08BS链条输送机
负载能力 200Kg
最大尺寸 3m
输送形式 08BS链条
输送最大速度 20m/min
驱动是否可居中配置 否
种类筛选 托盘输送机
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 9 项未选择
重置
代码
产品选型
输送机长度L
550~3000
/5
总负载F
0~200
/1
托盘宽度B
160~640
/1
链条材质
轨道材质
链条速度V
电机品牌

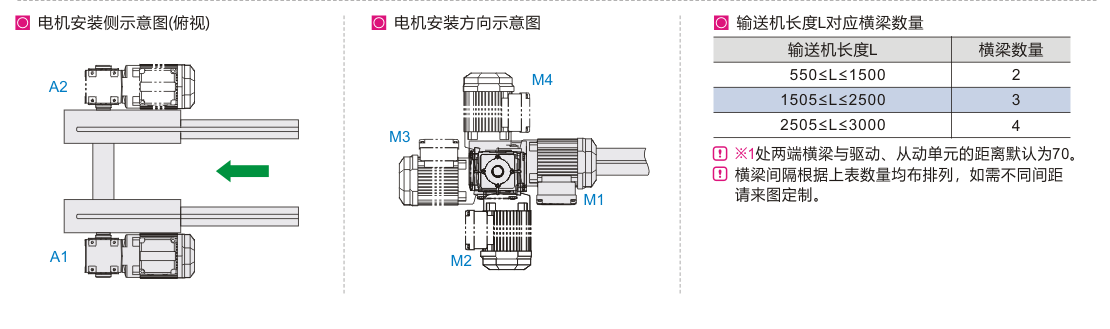

电机安装侧
电机安装方向
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主材质 | 表面处理 | ||
| 驱动头尾 | 框架 | 驱动头尾 | 框架 | ||
| AMT01-03A | 08BS链条托盘输送机 | 铝材 | 一 | 本色氧化 | |
特点：
● 参数化数模，实现快速方案设计，模块化部件，方便后续维护；
● 易实现积放输送功能，配合转弯机、顶升横移机、升降机等机构使用可实现柔性自动化循环控制；
● 输送机框架采用有标准槽口铝型材搭建而成，可与其他设备连接或安装其他附件，如：传感器、支架等，
美观且易实现快速搭建。 应用场合：
● 输送机布局灵活、结构紧凌，适用于中负载短距离输送使用；
● 适用于底面与链条接触处材质为UPE的托盘；
● 适用于输送中型的工件托盘，堆积滚子链对使用环境洁净度要求相对宽松，
生产中的油脂或者少量的粉尘不会影响系统的功能可靠性。
输送机配合本公司托盘使用，其余厂家或自制托盘请与我司取得确认后方可使用，否则输送机及相关机构将无法保修。

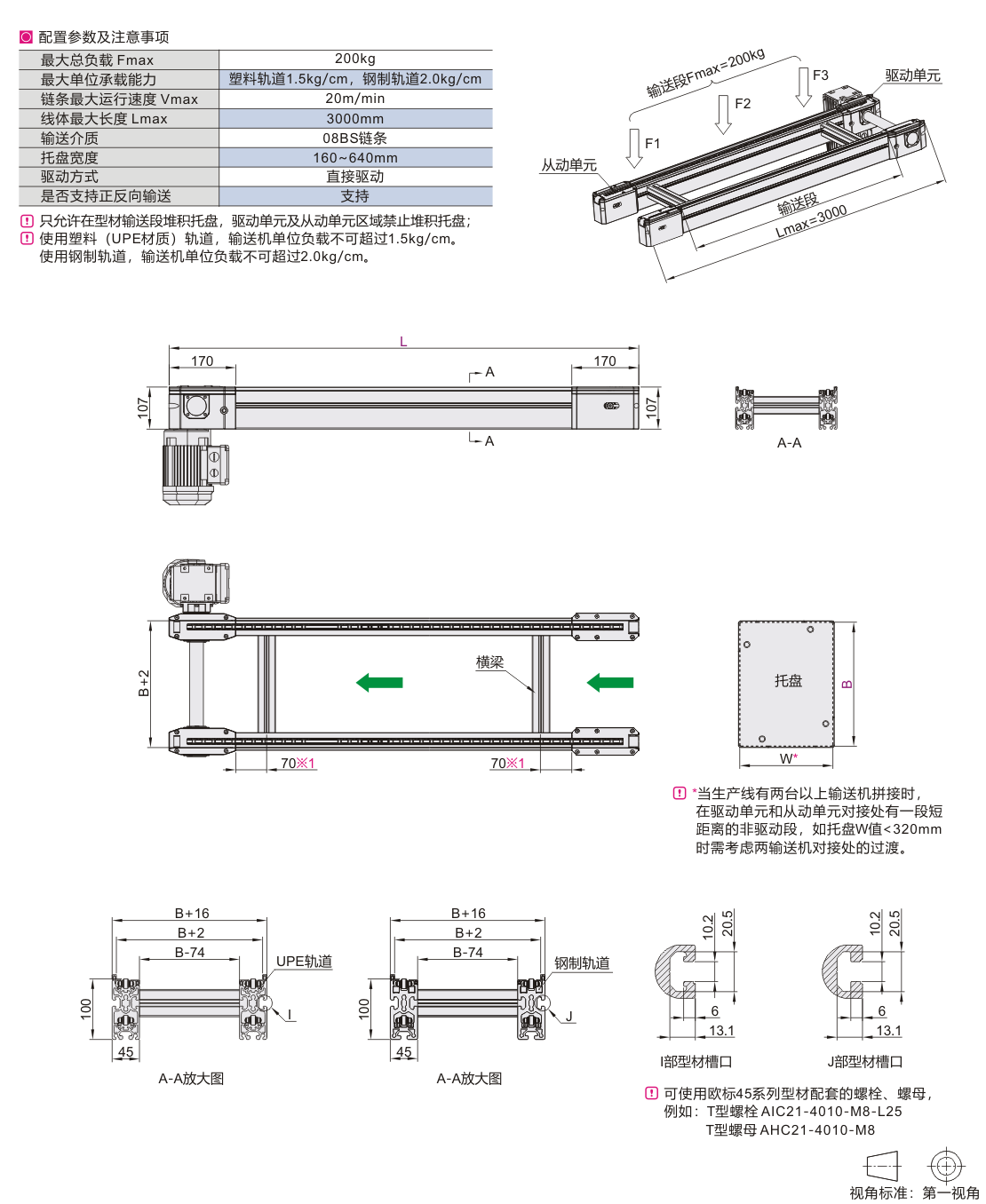

参数图
选型表
| 型号 | L (最小单位5) |
F 总负载(kg) (最小单位1) |
B 托盘宽度 (最小单位1) |
链条材质 |
轨道材质 | V 链条速度 ( m/min) |
电机品牌 |
电机安装侧 |
电机安装方向 |
| 代码 | |||||||||
| AMT01-03A | 550~3000 | 0~200 | 160~640 | SC(钢制) NC(尼龙) |
TS(钢制) TN(塑料) |
6 9 12 15 18 20 |
J(精研) S(SEW) |
A1 A2 | M1 M2 M3 M4 |
推荐输送AMT12系列标准型托盘，托盘宽度尺寸B建议采用320、400、480、640等标准尺寸，禁止输送AMT11系列托盘； 链条运行速度不可超20m/min，实际运行速度需在选型速度65%~100%之间； 当使用钢制链条时，采用塑料轨道确保输送机单位负载≤1.5kg/cm。采用钢制轨道，确保输送机单位负载≤2.0kg/cm。
当使用尼龙链条时，无论采用塑料轨道还是钢制轨道都需确保输送机单位负载≤1.5kg/cm； 如需搭配支脚安装使用，请参考AMT20或AMT21系列支脚选择； 如以上选型不适用，请联系我们定制。
-
