        C型冲压机座 铸铁压装功能组件 深绿烤漆 QT450材质

        条件筛选：

        材质 QT450
        产品名称 铸铁压装功能组件
        表面处理 烤漆
        种类筛选 C型冲压机座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 C型铸铁座 附件（各4个）
        材质 表面处理
        ZCK64 C型冲压机座 QT450 深绿烤漆 外六角螺钉、
        弹簧垫圈、平垫圈



        产品简介：
            C型冲压机座主要应用到压装、铆接工序，集成了动力和导向功能，能在自动机中实现压铆作业；用以
            代替非标机座，方便气缸、增压缸、电缸的安装，可作为单体冲压机或在自动机的压装工位使用；该
            产品机座采用经济实惠的实心铸铁构造，综合考虑了紧凑性、经济性和实用性。
        产品特点：
          ● 结构紧凑、美观协调：
          ● 开模生产成本底、交期短，结构稳定、可靠性高、可满足大部分工况需求；
          ● 个性需求，C型铸铁座上的增压缸安装孔，可来图定制(用以适配自配增压缸、气缸、电缸)。

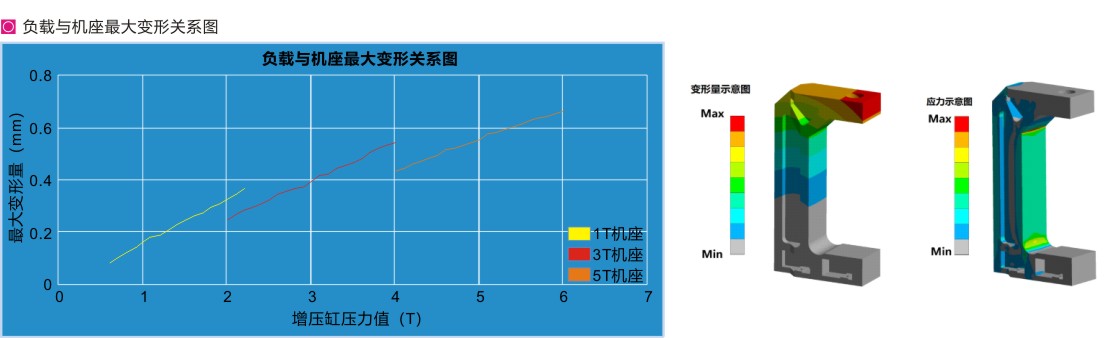

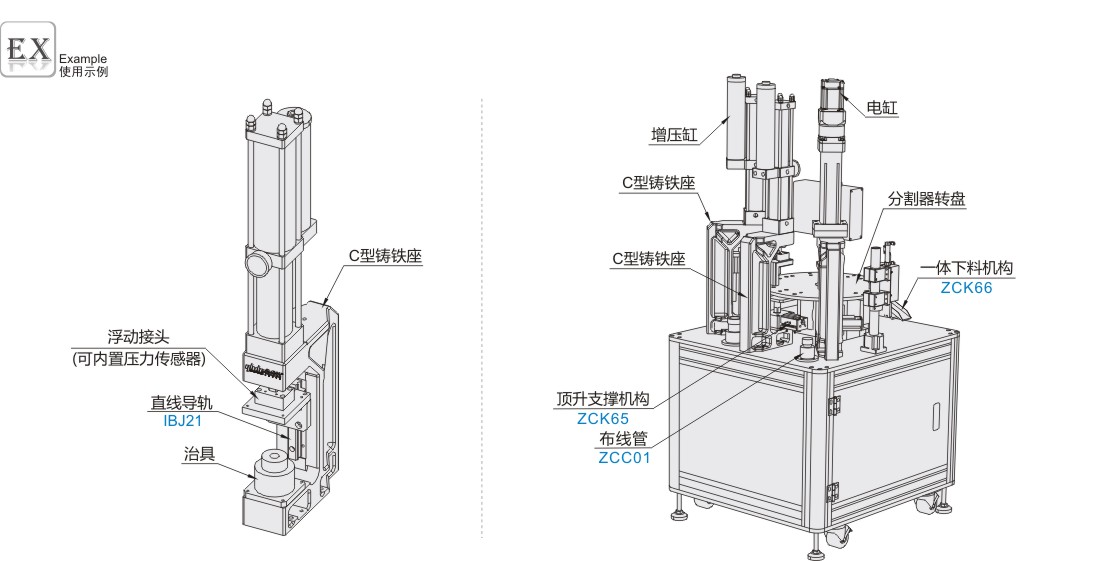

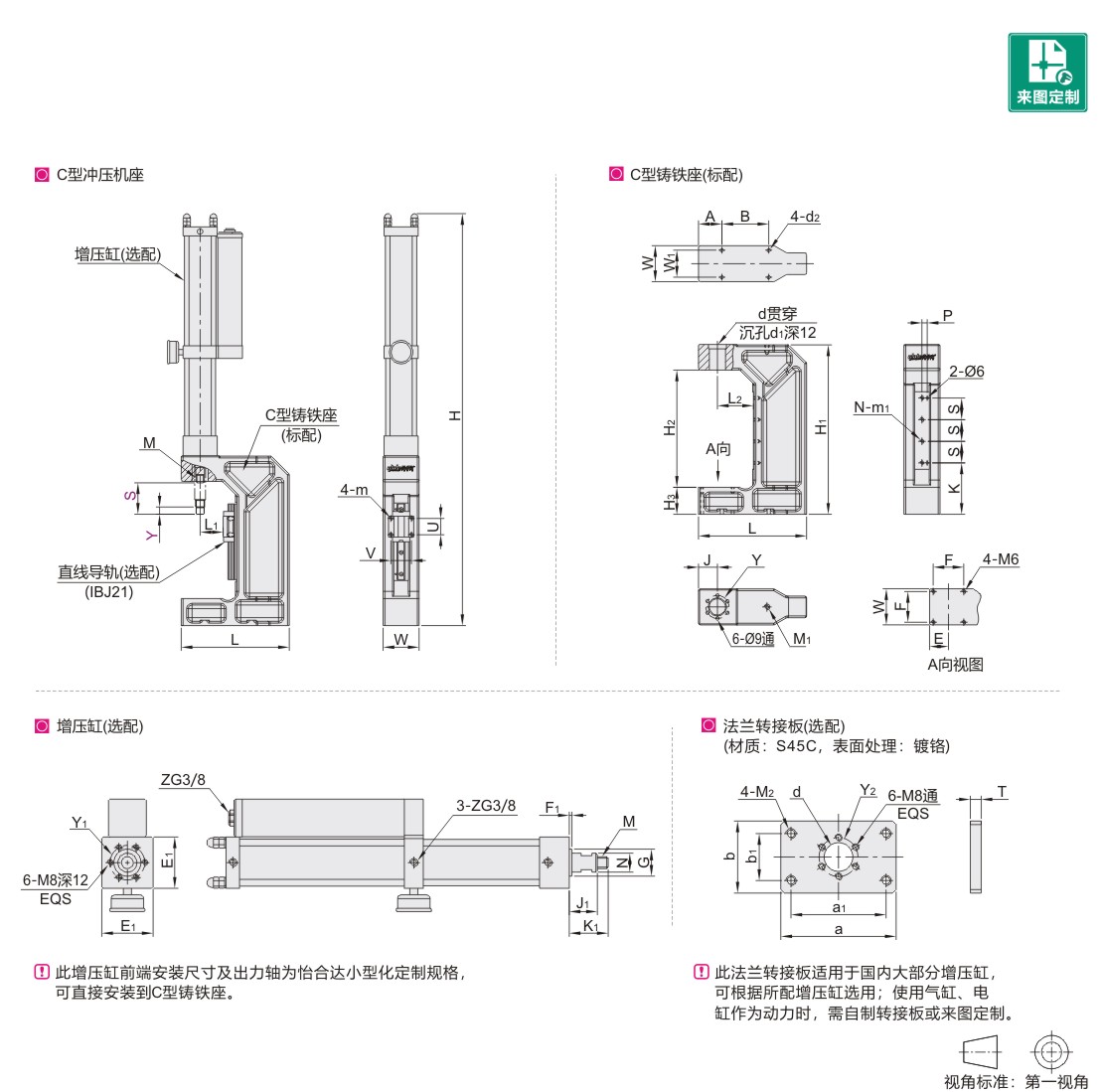

        参数图



        选型表

        型号 可选用配件 C型
        铸铁座
        (标配)        		 H M L W 选配直线导轨相关参数
        代码 规格 直线导轨 增压缸 法兰转接板
        增压缸 S(行程) Y(加压行程) 型号 m U V L1
        ZCK64 1T W(无导轨)
        Y(配导轨)        		 0(无增压缸) — — 0(无转接板)
        1(配1T转接板)        		 1T — — 230 90 IBJ21-H30-L200 M6 40 53 60
        1(配1T增压缸) 50~100 5  10  15  20 0(无转接板) 970~1020 M16×1.5
        3T 0(无增压缸) — — 0(无转接板)
        3(配3T转接板)        		 3T — — 300 100 IBJ21-H36-L210 M8 45 57 64
        3(配3T增压缸) 50~100 5  10  15  20 0(无转接板) 1095~1145 M22×2
        5T 0(无增压缸) — — 0(无转接板)
        5(配5T转接板)        		 5T — — 350 120 IBJ21-H42-L220 M10 52 72 78
        5(配5T增压缸) 50~100 5  10  15  20 0(无转接板) 1150~1200 M22×2



        C型铸铁座

        规格 H1 H2 H3 L L2 d d1 d2 W W1 A B E F J Y K S P M1 m1 N 重量
        (kg)
        1T 440 325 65 230 90 40 — 9 90 65 45 115 42.5 70 42.5 54 137.5 60 13 M10 M5 4 24
        3T 470 75 300 100 45 50 100 75 65 130 52.5 85 52.5 64 142.5 14.5 M6 36
        5T 500 340 80 350 120 11 120 90 160 60 100 60 155 80 17 M12 M8 3 57


        增压缸

        规格 S(行程) Y(加压行程) E1 M F1 G J1 K1 N Y1
        1T 50~100 5  10  15  20 85 M16×1.5 — — 57 77 35 54
        3T 95 M22×2.0 5 50 52 72 64
        5T 110 65 85 40


        法兰转接板

        规格 a a1 b b1 T M2 Y2 d
        1T 160 132 100 65 15 12 54 40
        3T 64 50
        5T 190 155 118 87 20 16
