        联动升降平台 梯形丝杆型 电动驱动 材质：S45C

        条件筛选：

        类型 梯形丝杆型
        材质 S45C
        驱动类型 电动
        种类筛选 联动升降平台

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            重置

            代码

            产品选型

            联动方式

            N

            升降机选择

            S

            150~1500
            /10

            传动比

            M

            180~1000
            /1

            P

            370~1200
            /1

            Q

            510~1200
            /1

            安装方式

            调节手轮

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 驱动方式 材质 表面处理
            丝杆 外壳
            ZCL01 梯形丝杆型 电动 S45C QT450 喷漆



            产品简介
              ● 该产品采用梯形丝杆升降机作为主体机构，通过十字换向器与多台升降机连接，
                丝杆可实现同步上下运行，负载能力强。
            产品特点
              ● 负载能力大，有自锁功能；
              ● 使用寿命长，故障率低；
              ● 可手动微调位置；

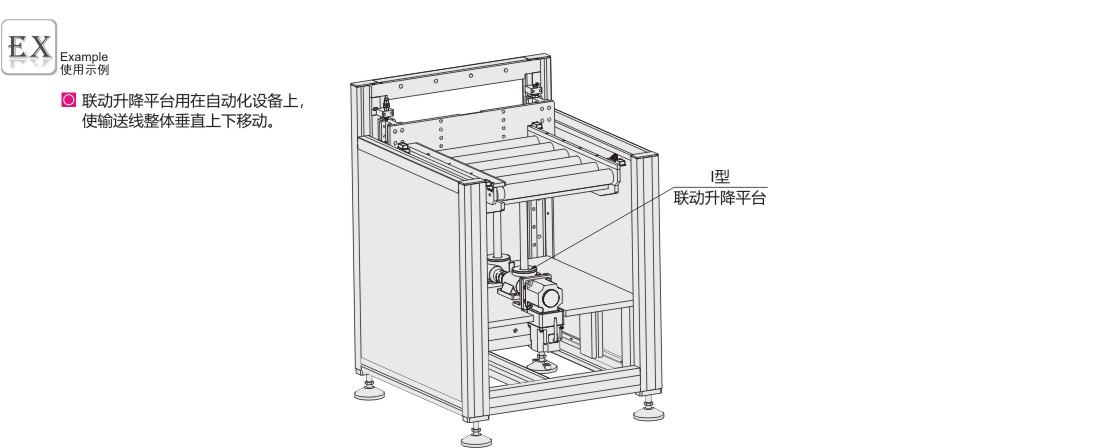

             应用场合
              ● 主要应用重型零件垂直输送或大型压装的场合。










            参数图



            选型表

            型号
            		 升降机数量
            N
            		 梯形丝杆升降机
            		 升降机间隔
            (最小单位1)
            		 安装
            方式
            		 调节
            手轮
            代码
            		 联动方式
            		 升降机选择
            		 单台
            额定负载
            		 单台
            最高负载
            		 行程S
            最小单位10
            		 传动比
            		 M P Q
            ZCL01 I(I型) 1~8 A(SWL1T) 0.25T 0.5T 150~1500 6
            12
            24            		 180~1000 — — U(丝杆朝上)
            D            (丝杆朝下)            		 Y(有)
            N            (无)
            B(SWL2.5T) 0.6T 1.5T 196~1000
            C(SWL5T) 1.2T 3T 231~1000
            T(T型) 2~8 A(SWL1T) 0.25T 0.5T 180~1000 370~1200 —
            B(SWL2.5T) 0.6T 1.5T 196~1000 428~1200
            C(SWL5T) 1.2T 3T 231~1000 521~1200
            H(H型) 4  6  8 A(SWL1T) 0.25T 0.5T 180~1000 370~1200 510~1200
            B(SWL2.5T) 0.6T 1.5T 196~1000 428~1200 646~1200
            C(SWL5T) 1.2T 3T 231~1000 521~1200 763~1200



            若追加其他安装孔位请联系怡合达。

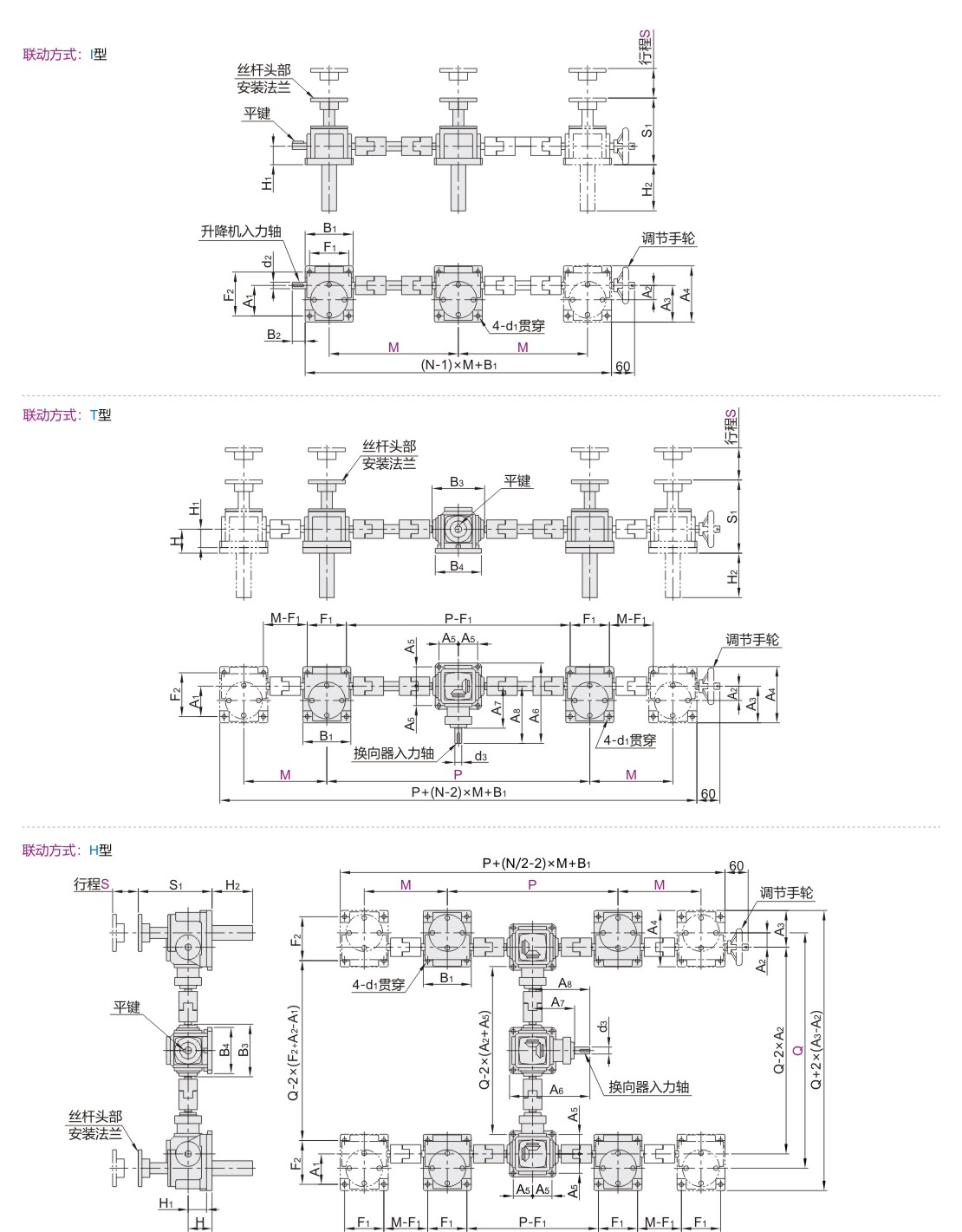

            联动升降平台对应尺寸表

            联动方式 升降机选择 S1 H H1 H2 A1 A2 A3 A4 A5 A6 A7 A8 B1 B2 B3 B4 d1 F1 F2
            I (I型)   A(SWL1T) ≥124 — 40 行程S+68 63.2 31.2 75.7 120 — — — — 105 28 — — 9 85 95
              B(SWL2.5T) ≥161.5 45 行程S+79 95.2 45.2 110.2 165 120 36 14 90 135
              C(SWL5T) ≥196.5 61.5 行程S+81.5 114.2 56.2 136.2 212 155 40 17 114 168
            T (T型)   A(SWL1T) ≥124 52 40 行程S+68 63.2 31.2 75.7 120 42 174 91 124 105 — 114 100 9 85 95
              B(SWL2.5T) ≥161.5 76 45 行程S+79 95.2 45.2 110.2 165 62.5 257.5 142 180 120 156 155 14 90 135
              C(SWL5T) ≥196.5 90 61.5 行程S+81.5 114.2 56.2 136.2 212 76 317 172 222 155 214 190 17 114 168
            H (H型)   A(SWL1T) ≥124 52 40 行程S+68 63.2 31.2 75.7 120 42 174 91 124 105 — 114 100 9 85 95
              B(SWL2.5T) ≥161.5 76 45 行程S+79 95.2 45.2 110.2 165 62.5 257.5 142 180 120 156 155 14 90 135
              C(SWL5T) ≥196.5 90 61.5 行程S+81.5 114.2 56.2 136.2 212 76 317 172 222 155 214 190 17 114 168



            升降机入力轴尺寸
            		 换向器入力轴尺寸
            升降机选择 d2h7 平键 对应换向器 d3h7 平键
            SWL1T
            		 14 5×5×25 T2 15 5×5×20
            SWL2.5T
            		 16 5×5×32 T4 19 6×6×25
            SWL5T
            		 20 6×6×45 T6 25 8×7×40

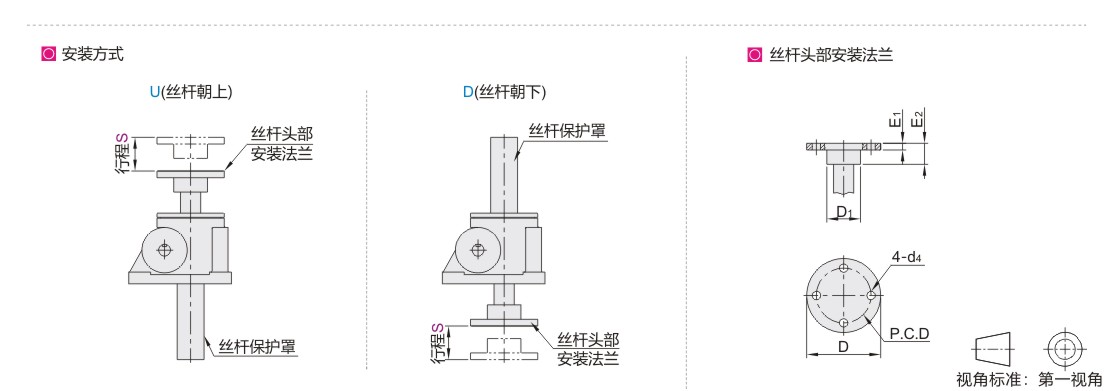

            丝杆头部安装法兰尺寸
            升降机选择
            		 D P.C.D d4 D1 E1 E2
            SWL1T 88 65 10 40 8 25
            SWL2.5T 98 75 14 40 12 30
            SWL5T 122 85 17 50 18 40
