        联动升降平台 齿轮齿条型 无动力型 材质：S45C

        条件筛选：

        类型 齿轮齿条型
        材质 S45C
        驱动类型 无动力
        种类筛选 联动升降平台

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            规格

            S

            50~1200
            /5

            X

            100~1800
            /1

            Y

            100~1800
            /1

            安装方式

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 驱动方式 材质 表面处理
            齿条 外壳
            ZCL03 齿轮齿条型 无动力 S45C QT450 喷漆



            产品简介
             ● 该产品采用同步升降器作为主体机构，是由齿轮和齿条组成的齿轮箱与
                连接轴相结合的模组，用于上/下升降时维持上部和下部表面运动同步。

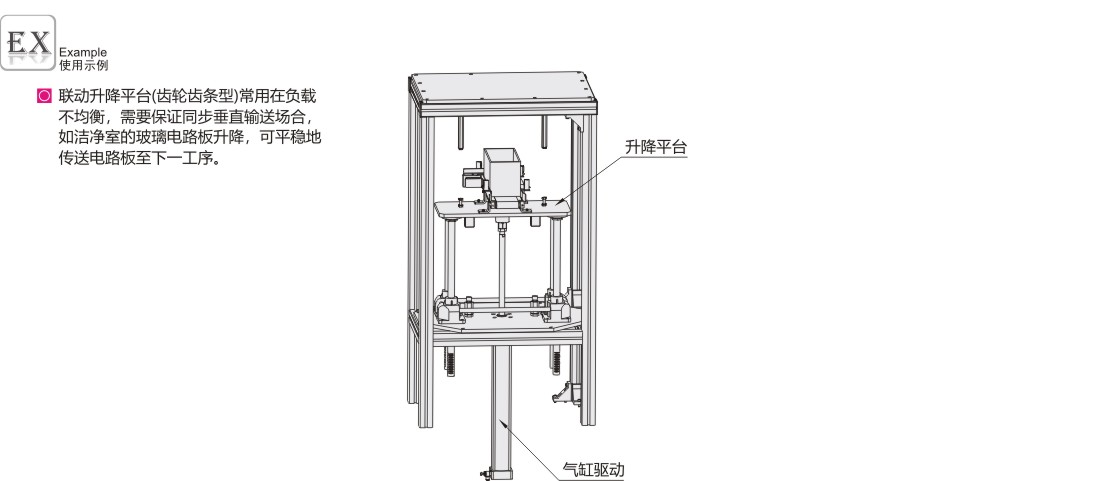

            应用场合
              ● 主要应用于平台升降且负载不平衡的上下传送场合。
            产品特点
              ● 升降速度快；
              ● 运转轻快，噪音低，齿轮齿条结构保证了较好的啮合；
              ● 同步性能好，在受到50%以内的偏压时也可正常运动；
              ● 保养简单，只需定期注入润滑油。

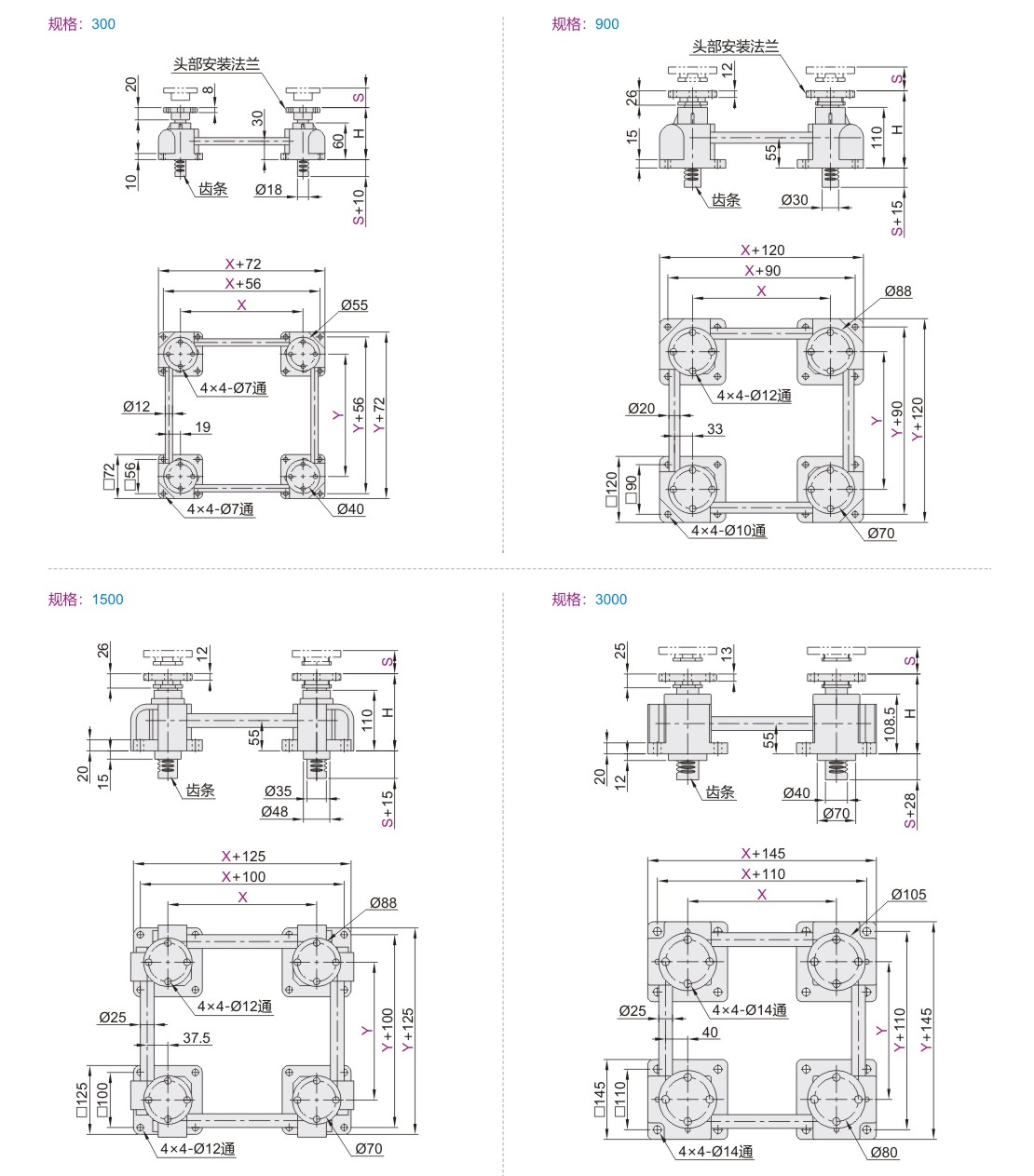

            参数图



            选型表

            型号
            		 行程S
            最小单位5
            		 X
            最小单位1
            		 Y
            最小单位1

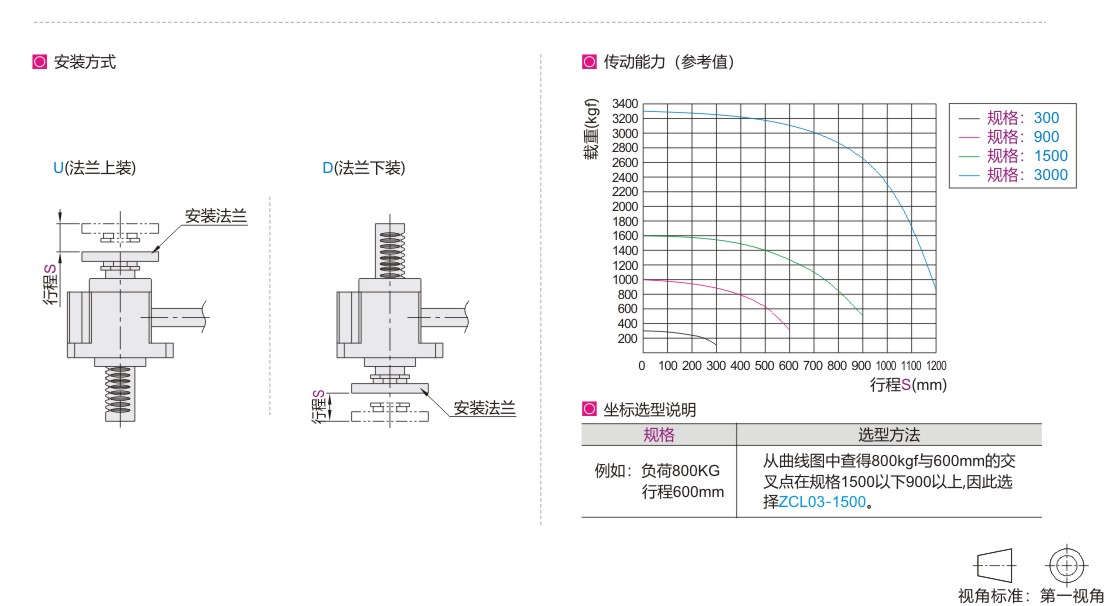

            		 安装方式
            		 H
            		 轴间浮动调节
            距离(mm)
            		 左右同步
            误差(mm)
            代码 规格
            ZCL03 300 50~300 100~800 100~800 U
            (法兰上装)
            D
            (法兰下装)            		 ≥85 ±1 ±0.3
            900 50~1200 200~1200 200~1200 ≥140 ±2
            1500 200~1500 200~1500 ±0.4
            3000 200~1800 200~1800 ≥145 ±2.5 ±0.5



            若追加其他安装孔位请联系怡合达。
