      图片仅供参考，请以已选的规格为准

        联动升降平台 滚珠丝杠型 T型 电动驱动 材质：S45C

        条件筛选：

        类型 滚珠丝杠型
        表面处理 S45C
        输送方式 T型
        驱动类型 电动
        种类筛选 联动升降平台

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            重置

            代码

            产品选型

            规格

            丝杠轴径

            导程

            S

            150~1500
            /10

            传动比

            M

            260~1200
            /1

            安装方式

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 联动方式 材质 表面处理
            丝杆 外壳
            ZCL07 滚珠丝杠型 T型 S45C QT450 喷漆



            产品简介
             ● 该产品采用滚珠丝杠升降机作为主体机构，
                多台升降机并排连接，丝杠上下运行，负载
                能力强。
             产品特点
             ● 升降速度快；
             ● 使用寿命长，故障率低；
             ● 机械效率15%；
             ● 运行精度高，重复精度可达+0.02mm。
             应用场合
             ● 主要应用运行频率较高，速度较快的垂直升降场合。

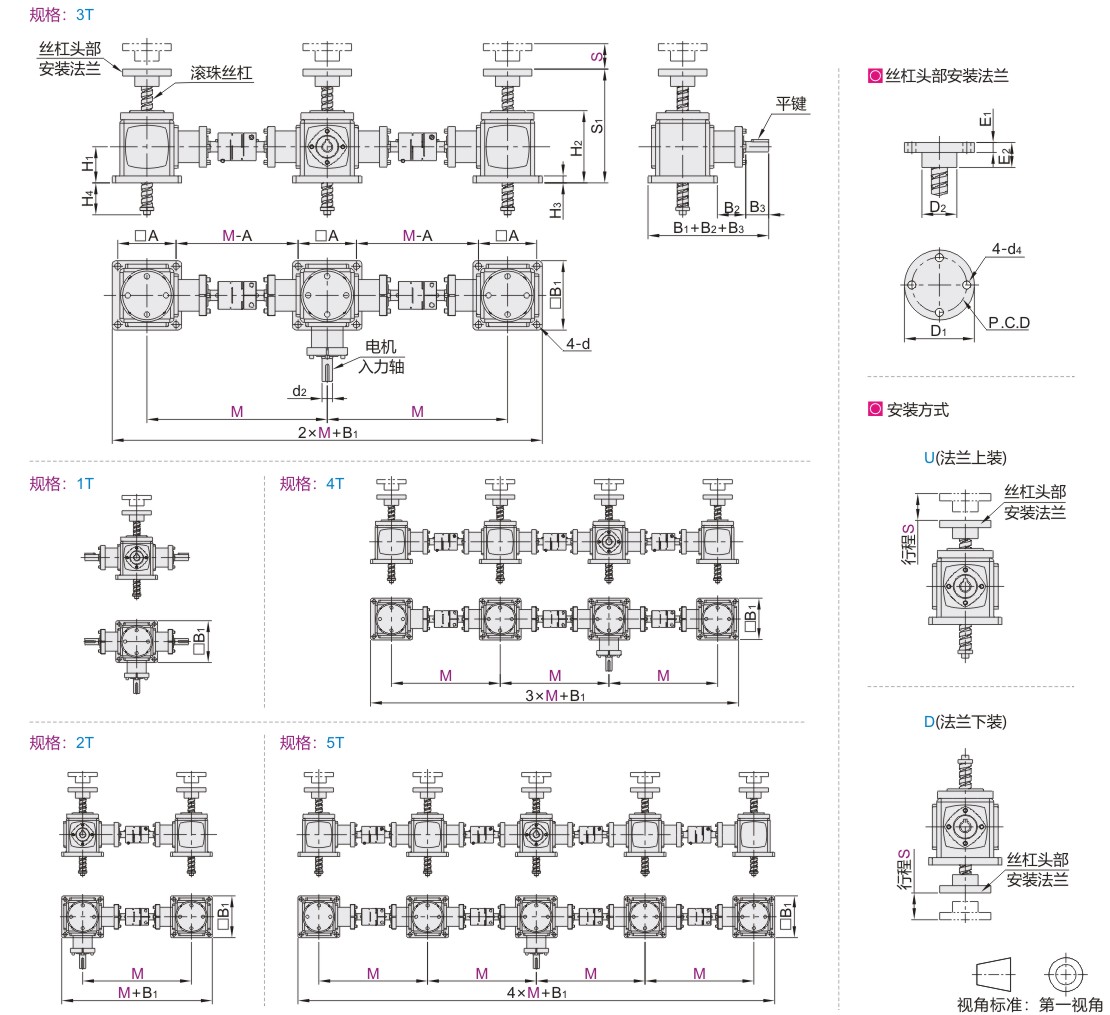

            参数图



            选型表

            型号
            		 丝杠升降机
            		 M
            最小单位1
            		 安装方式
            升降机选择
            		 S行程
            最小单位10
            		 传动比
            代码 规格 丝杠轴径 导程
            ZCL07 1T 16 5 150~1500 2 — U(法兰上装)
            D            (法兰下装)
            32 10
            40
            2T  3T  4T  5T 16 5 150~1500 2 260~1000 U(法兰上装)
            D            (法兰下装)
            32 10 370~1100
            40 454~1200



            丝杠轴径 尺寸表
            		 电机入力轴
            		 丝杆头部安装法兰
            单台升降机
            额定负载（kgf）
            		 单台最高
            负载(kgf)            		 S1 H1 H2 H3 H4 A B1 B2 B3 d d2
            (h7)            		 平键 D1 P.C.D D2 d4 E1 E2
            16 70 104 ≥165 52 104 10 行程S+50 84 100 41 33 9 15 5×5×25 70 55 35 8 10 25
            32 550 800 ≥226 76 152 17 行程S+55 125 155 64.5 38 10.5 19 6×6×30 98 80 40 10 13 30
            40 1000 1500 ≥267 90 185 行程S+60 152 190 77 50 14 25 8×7×40 118 85 50 17 18 40
