同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        底座机架组件 上机罩/下机架 Q235材质

        条件筛选：

        材质 Q235
        种类筛选 底座机架组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 9 项未选择

        代码

        参数选型

        产品名称

        表面处理

        产品选型

        外形

        L

        800~1000
        /10

        W

        600~1000
        /10

        H

        630~2300
        /5

        T

        烤漆颜色

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        机架 机罩 板 机架 机罩 板
        ZCB01 上机罩 Q235 — 烤漆 —
        ZCB02 下机架 烤漆 — 镀铬
        ZCB03 上机罩+下机架 烤漆



        特点：
          ● 下机架采用方通焊接成整体 ，结构牢固可靠；
          ● 下机架配4组脚轮脚杯 ，脚杯上下可调50mm；
          ● 下机架前门和后门采用对开门 ，右侧和左侧开门采用单开门；
          ● 下机架电控板采用冷轧板折弯烤漆 ，锁螺丝固定可拆卸；
          ● 下机架电箱内侧过线孔装防护套；
          ● 下机架电箱左侧封板上部分装隔离开关 ，下部分装散热风扇；
          ● 下机架电箱右侧封板安装散热风扇 ，旁边可打开的门凹进去部分安装三联件；
          ● 上机罩前门和后门采用对开门 ，左侧门和右侧门下半部分为封板 ，可拆卸；
          ● 上机罩门外围使用钣金烤漆 ，中间镶透明亚克力 ，亚克力与钣金中间用胶条固定；
          ● 机罩内侧四个角用钣金锁螺丝密封 ，可拆卸；
          ● 机罩顶部按图纸孔位打孔；
          ● 机罩底部与机架锁螺丝固定。

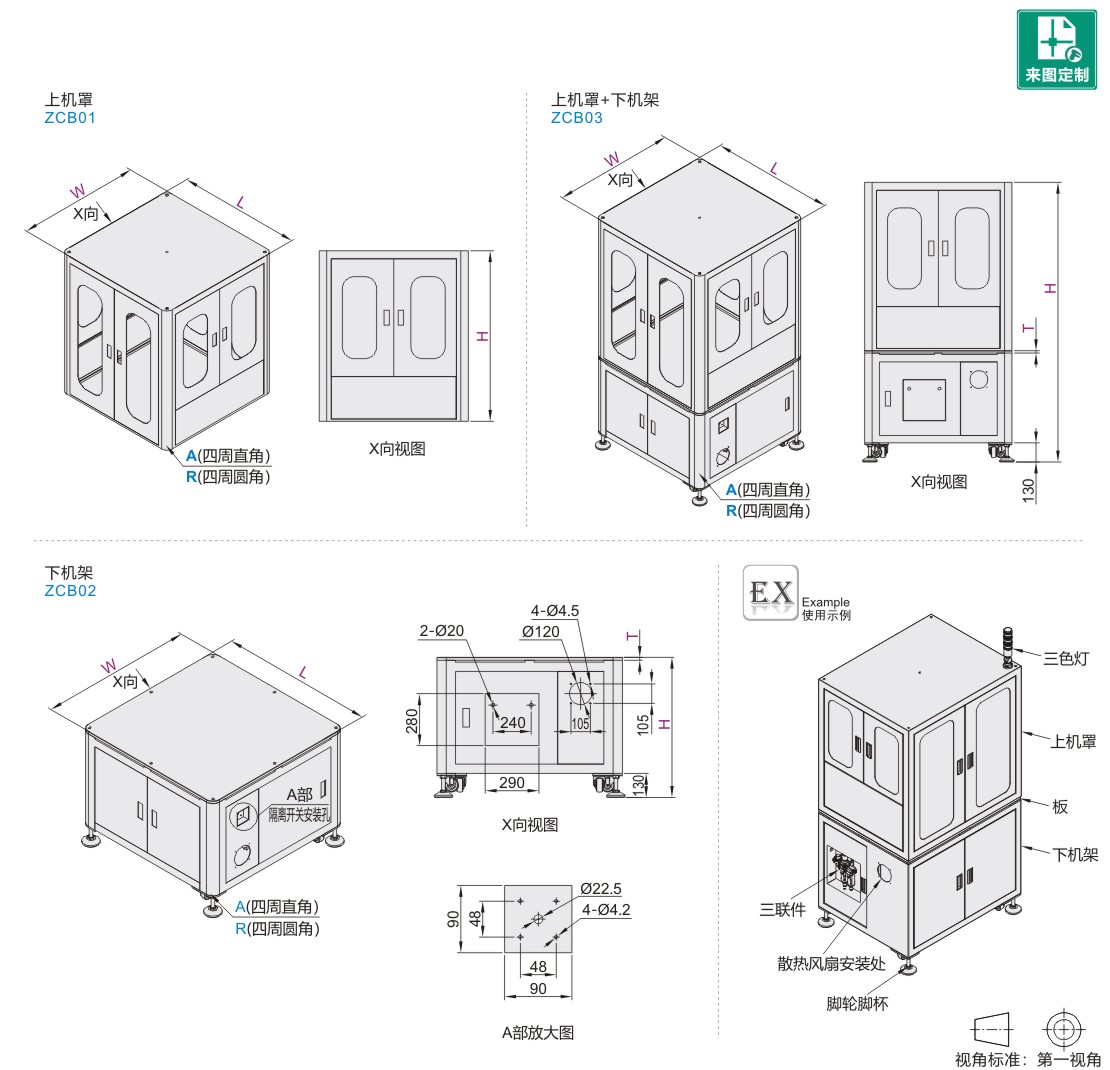

        参数图



        选型表

        型号
        		 L
        最小单位10
        		 W
        最小单位10
        		 H
        最小单位5
        		 T
        		 烤漆颜色
        代码 外形
        ZCB01 A(四周直角）
        R(四周圆角）        		 800~1000 600~1000 900~1300 — M(RAL7035工业灰)
        N(RAL9016交通白)
        ZCB02 630~1000 15  16  18  20
        ZCB03 1530~2300
