产品名称
产品选型
D
图片仅供参考，请以已选的规格为准
机构安装组件 立柱管接头/立柱管夹
品牌名称：
怡合达
条件筛选：
材质 POM
种类筛选 机构安装组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 使用温度 |
| ZCD23 | 立柱管接头 | POM | 黑色 | -40~100℃ |
| ZCD24 | 立柱管夹 |
特点：

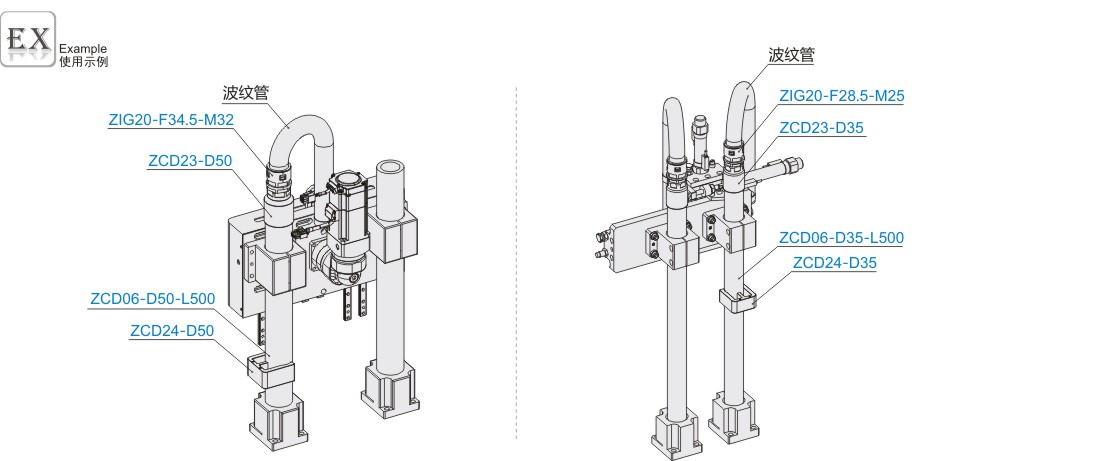

● 配合立柱使用，线路和管路穿过立柱后通过此产品进入波纹管，能
起到很好的保护作用，使设备结构更简洁美观。
参数图
立柱管接头
| 型号 |
M |
L |
L1 |
L2 |
L3 |
D1 |
D2 |
W |
|
| 代码 | D | ||||||||
| ZCD23 | 35 | M25×1.5 | 54 | 10 | 16.5 | 36 | 39 | 36 | 34 |
| 50 | M32×1.5 | 70 | 10 | 17 | 45 | 54 | 42.5 | 38.5 | |
立柱管夹
| 型号 |
L |
W |
H |
L1 |
T1 |
T2 |
T3 |
|
| 代码 | D | |||||||
| ZCD24 | 35 | 52.5 | 50 | 25 | 42.5 | 6 | 9 | 7 |
| 50 | 65 | 65 | 35 | 50 | 6 | 9 | 7 | |
-
