便捷可调式转盘支撑 滚动型 S45C材质 镀硬铬
条件筛选：
类型 滚动型
材质 S45C
表面处理 镀硬铬
种类筛选 便捷可调式转盘支撑
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体 | 网纹紧固把手 | |||||
| 材质 | 表面处理 | 材质 | 表面处理 | 附件 | ||||
| 国标 | 相当 | |||||||
| ZQA21 | 滚动型 | 标准型 | 45 | S45C | 镀硬铬 | 一 | M3/M10紧定螺钉各1个 | |
| ZQA22 | 把手型 | S45C | 发黑 | M3紧定螺钉1个 | ||||
特点
● 零件结构紧凑，安装所需空间小，安装方便，灵活，可调本体安装角度，固定高度；
● 转盘支撑装置高度可调，调节范围0~12mm；
● 转盘支撑采用滚子轴承随动器与转盘接触，一般使用需在工位下方安装不锈钢耐磨片，
避免直接接触转盘，造成擦伤：
● 此转盘支撑为辅助支撑，为保证转盘精度，如有重载铆压的位置请选用滑动型转盘支撑。

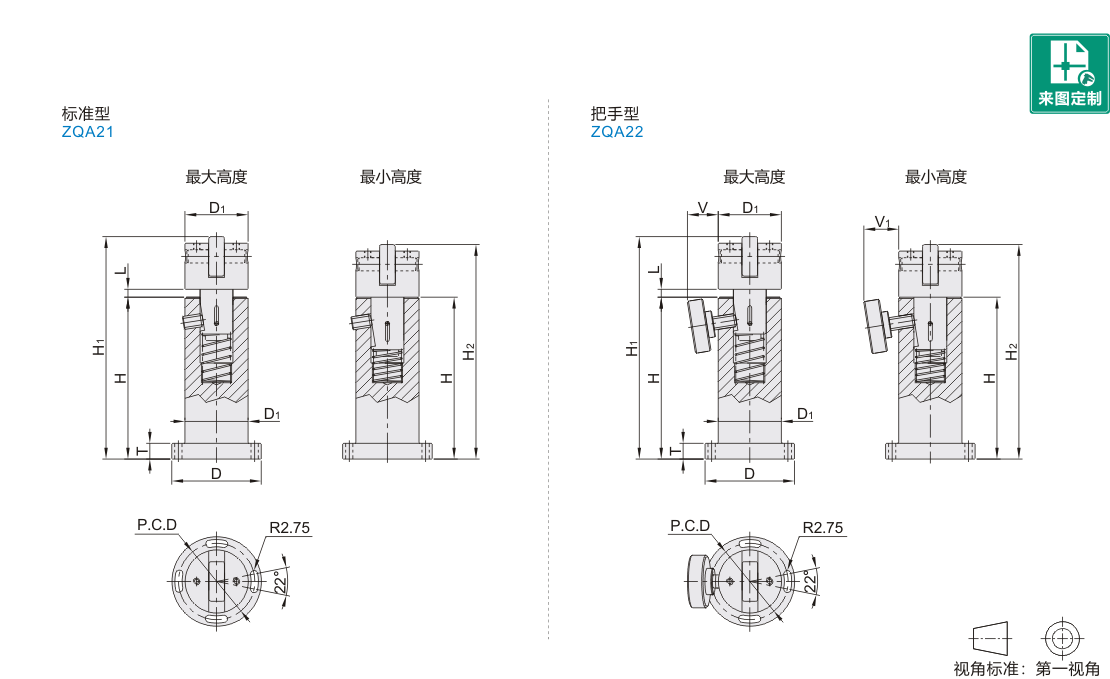

参数图
选型表
| 型号 | H | 最大高度 H1 |
最小高度 H2 |
D | D1 | P.C.D | T | V | V1 | 可活动 最大行程L |
最大负载 (KG) |
适配滚子 轴承随动器 |
|
| 代码 | 规格 | ||||||||||||
| 标准型 ZQA21 把手型 ZQA22 |
80DT | 95 | 147 | 135 | 68 | 48 | 58 | 12 | 23 | 25 | 12 | 50 | BPS05-d10 |
| 110DT | 140 | 192 | 180 | ||||||||||
| 140DT | 155 | 207 | 195 | ||||||||||
| 180DT | 220 | 272 | 260 | ||||||||||
| 80DF | 135 | 187 | 175 | ||||||||||
| 110DF | 185 | 237 | 225 | ||||||||||
| 140DF | 225 | 277 | 265 | ||||||||||
| 180DF | 315 | 367 | 355 | ||||||||||
| 90DA | 85 | 137 | 125 | ||||||||||
| 110DA | 105 | 157 | 145 | ||||||||||
| 150DA | 130 | 182 | 170 | ||||||||||
-
