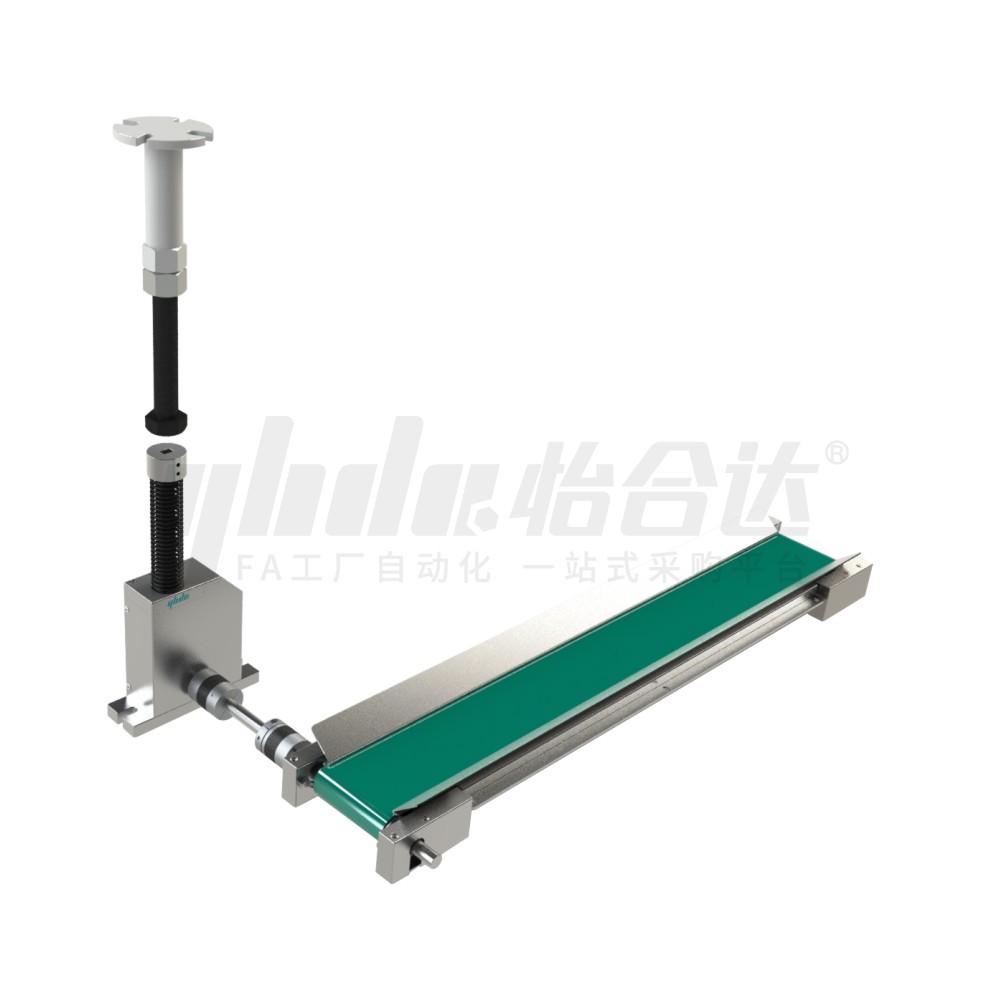

        无电源驱动装置 驱动方式：线性推力

        条件筛选：

        类型 无电源驱动装置
        传动类型 传动轴
        输送方式 皮带输送式
        驱动 线性推力

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 9 项未选择

        重置

        代码

        产品选型

        输送机选择

        皮带规格

        皮带宽度B

        50~300
        /10

        带轮中心距L

        250~2000
        /5

        挡板选择

        输送机数量

        传动轴选择

        传动轴长度Y

        50~2000
        /1

        联轴器选择

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 驱动方式
        ZCK15 无电源驱动装置 线性推力



        特点：
        ● 成本节约显著：无需外接电源，无电费成本。采用外部线性推力驱动皮带输送机，可利用机械力、气压或液压等动力源；
        ● 传动连接灵活：当因空间限制，驱动装置无法与输送机直接直线连接时，可采用挠性轴连接。

        应用场合：
        ● 小型零部件输送线：无电源驱动装置可借助气压或液压系统等外部线性推力，驱动皮带输送机；

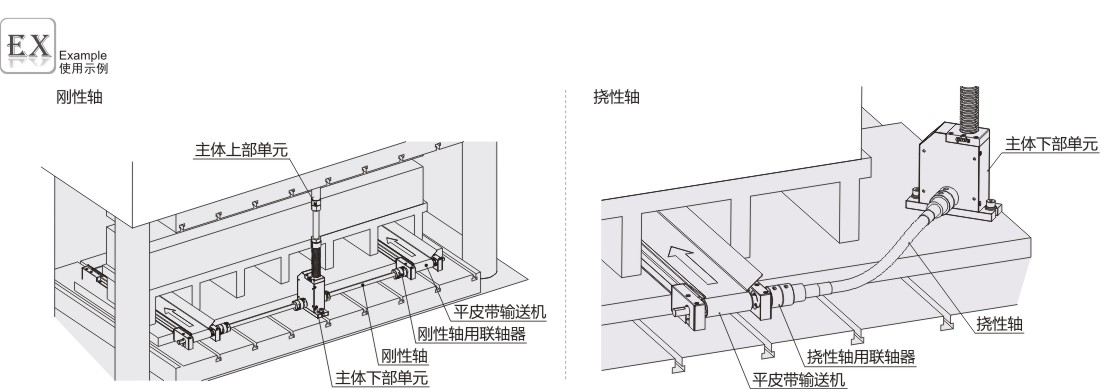

        ● 机械加工设备：在钻床、铣床等设备中，无电源驱动装置可与机床运动部件相连，利用机床运动产生的线性推力，驱动冷却液泵、排屑器等辅助设备；
        ● 特殊环境作业：在防爆、高温等特殊环境的机械加工设备中，无电源驱动装置可规避电力驱动的安全隐患，提升设备可靠性与安全性。

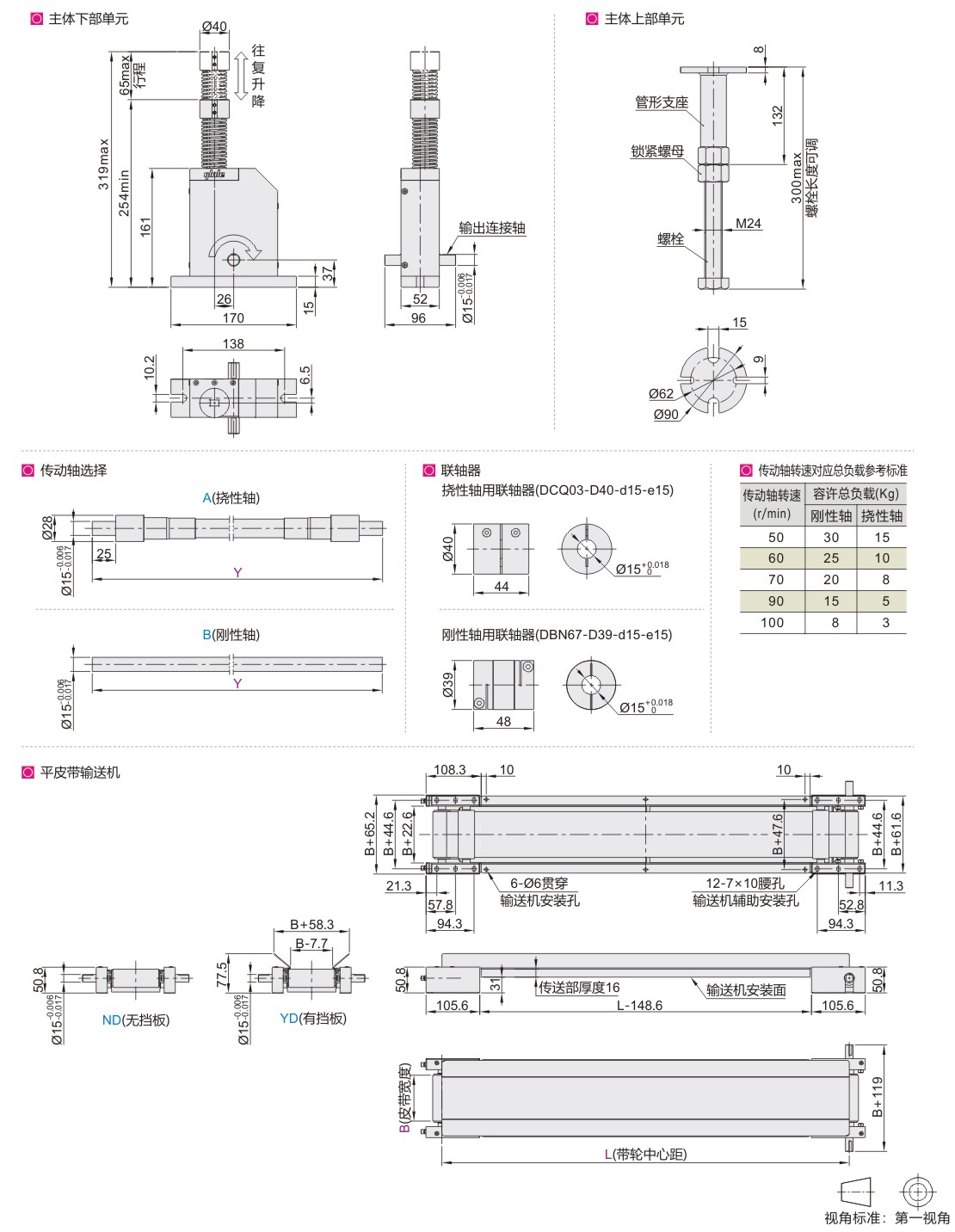

        参数图



        选型表

        型号
        		 平皮带输送机(无电机)
        		 传动轴选择
        		 Y
        传动轴长度
        		 联轴器选择
        代码 输送机选择 皮带规格 B(皮带宽度) L(带轮中心距) 挡板选择 输送机数量
        ZCK15 NS(无输送机) 一 一 一 一 一 NZ(无传动轴) 一 NL(无联轴器)
        YS(有输送机) M(经济型 ：黑色防静电PU)
        N        (经济型 ：绿色哑光PU)
        K(经济型 ：墨绿色PVC)
        P        (耐油用 ：绿色)        		 50 ~300
        (最小单位10)        		 250 ~2000
        (最小单位5)        		 YD(有挡板)
        ND(无挡板)        		 1
        2         		 A(挠性轴) 350 ~2000
        (最小单位10)        		 YL(有联轴器)
        B(刚性轴) 50 ~700
        (最小单位1)



        驱动装置主体需垂直安装，不能倾斜。最大行程为65mm，请在行程以内使用，否则会造成损坏；

        传动轴请根据使用场景选型，当驱动装置和输送机可同轴配置时，请使用刚性轴；当驱动装置和输送机不能同轴配置时，请使用挠性轴(挠性轴最小弯曲半径≥R300mm，两端距

            离130mm的部分不能弯曲)；

        刚性轴刚度大、变形小，用于对位置精度和动力传递精度要求高、扭矩大的场合；挠性轴刚度小、能弯曲，用于空间受限、需灵活传递动力和减轻振动传递的场景；

        联轴器型号自动匹配：“B(刚性轴)”自动匹配“DBN67-D39-d15-e15(减振式联轴器)”；“A(挠性轴)”自动匹配“DCQ03-D40-d15-e15(刚性联轴器)”。

        传动轴、联轴器数量自动匹配(无须用户选择)，根据输送机数量自动匹配传动轴、联轴器数量。

        传动轴、联轴器、输送机为可选件。当选择“无输送机”时，默认无传动轴、无联轴器。

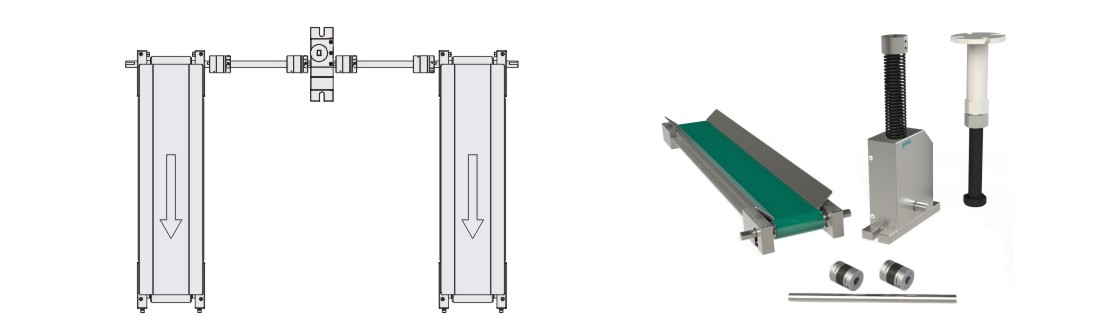

        刚性轴应用组合

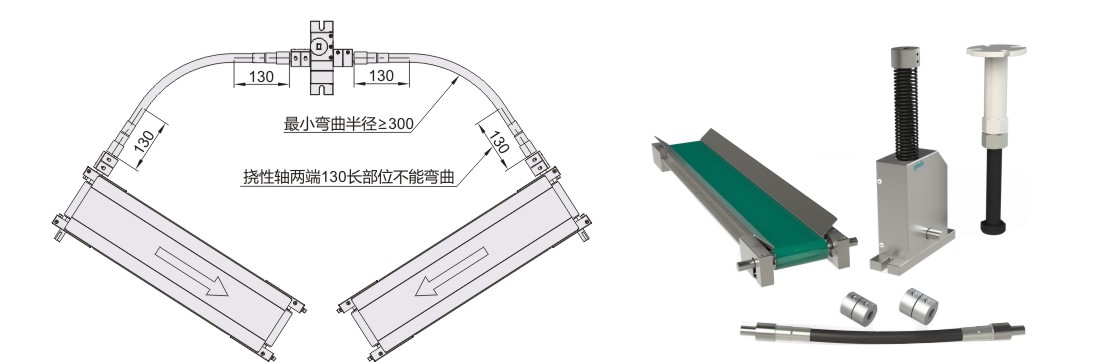

        挠性轴应用组合
