      图片仅供参考，请以已选的规格为准

        尼龙边框输送托盘 最大尺寸1200 最小尺寸160 负载能力1kg/cm

        条件筛选：

        产品名称 尼龙边框输送托盘
        负载能力 1kg/cm
        最大尺寸 1200
        最小尺寸 160
        种类筛选 输送托盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 边框
            材质 颜色
            AMT11 尼龙边框输送托盘 尼龙(防静电) 黑色


            产品特性
            ● 托盘框架采用特制防静电尼龙（PA）材料制作，强度高、耐磨，兼具经济性；
            ● 适用于齿形带、片基带、塑料平顶链等输送形式的输送机，不适用于倍速链、堆积滚子链输送机，
               且需保证托盘与输送形式接触方向的最大负载不可超过1.0kg/cm；
            ● 适用于工装托盘（含产品）总重量小于50kg，输送速度小于12m/min应用场合；
            ● 底面和侧面配置金属感应片用于配合接近开关检测托盘位置；
            ● 托盘内配有定位销套，配合顶升定位机构，可达±0.3mm定位精度。
            为保证托盘寿命，所承载产品的重心需在托盘中心位置上。

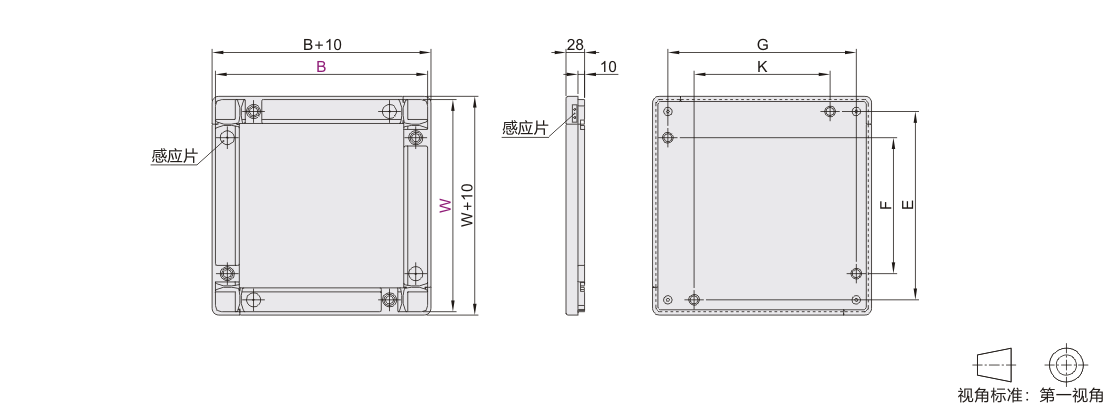

            参数图

            .
            选型表

            型号 W     托板
                材质                		           托板
            表面处理            		     托板
                厚度                		 E F G K 托板平面度 托盘参考重量(kg)
            代码 B 5mm托板 8mm托板 12mm托板
            AMT11 160 160 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5 124 45 124 45 0.3 0.7  — —
            S(钢板) H(黑色电泳) 1.3
            240 A(铝板) B(黑色氧化)
            W(本色氧化)            		 204 125 0.9
            S(钢板)  H(黑色电泳) 1.9
            320 A(铝板) B(黑色氧化)
            W(本色氧化)            		 284 205 1.2
            S(钢板) H(黑色电泳) 2.5
            240    240 A(铝板) B(黑色氧化)
            W(本色氧化)            		   5  204 125 204 125 1.3 —
            		 —
            S(钢板) H(黑色电泳) 2.7
              320 A(铝板) B(黑色氧化)
            W(本色氧化)            		 284 205 0.5 1.6
            S(钢板) H(黑色电泳) 3.5
              400 A(铝板) B(黑色氧化)
            W(本色氧化)            		 364 285 1.9
            S(钢板) H(黑色电泳) 4.3
            320   320 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  284 205 284 205 2.0 2.8  —
            S(钢板) H(黑色电泳) 5  4.6 一
              400 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  364 285 0.6  2.4 3.4
            S(钢板) H(黑色电泳) 5 5.6 一
              480 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12 444 365  2.6 4.1 5.6
            S(钢板) H(黑色电泳) 5 6.6 一 一
            400   400 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12 364 285 364 285 2.9 4.2  5.9
            S(钢板) H(黑色电泳)    5 7.0 — —
              480 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12 444 365 3.2 4.9  7.1
            S(钢板) H(黑色电泳)    5 8.3 一 一
              640 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12 604 525 0.8 4.4 6.4 9.3
            S(钢板) H(黑色电泳) 5 10.9  一 一
              800  A(铝板) B(黑色氧化)
            W(本色氧化)            		         12 764 685 1 一 一 11.5
               480   480
            		 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12  444 365 444 365 0.8 3.5  6  8.4
            S(钢板) H(黑色电泳) 5 9.9  一 一
                640      A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12  604 525 1 5.3  7.7  11
            S(钢板) H(黑色电泳) 5  12.4  一 一
                800 A(铝板) B(黑色氧化)
            W(本色氧化)            		             12  764 685 一 一 13.7
            640    640
            		 A(铝板) B(黑色氧化)
            W(本色氧化)            		 5  8  12  604 525 604 525 6.8 10.1 14.5
            S(钢板) H(黑色电泳) 5  17.2  一 一
              800 A(铝板) B(黑色氧化)
            W(本色氧化)            		           12  764 685 一 一 18
              1040 1004  925 1.2  23.2
            800   800 764 685 764 685  1  22.3
              1040 1004 925 1.2 28.7
              1200 1164 1085 33.1
            1040   1040 1004 925 1004 925  37
              1200 1164 1085 42.8
            1200   1200 1164 1085 49
