        型材边框输送托盘 最大尺寸960 最小尺寸160 负载能力 2kg/cm

        条件筛选：

        负载能力 2kg/cm
        最大尺寸 960
        最小尺寸 160
        种类筛选 输送托盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码                 类型             主材质 表面处理
            角座 支撑框架 角座 支撑框架
            AMT12 型材边框输送托盘 尼龙 铝材 一 黑色氧化


            产品特性
            ● 托盘主体采用防静电角座及铝型材支撑框架构成；
            ● 托盘内装有高精度定位销套，配合顶升定位机构，可达+0.3定位精度；
            ● 托盘承载能力为长度方向2kg/cm；
            ● 为保证托盘的寿命，托盘负载需均布于托盘重心位置；
            ● 托盘最小公称尺寸可至160mm。

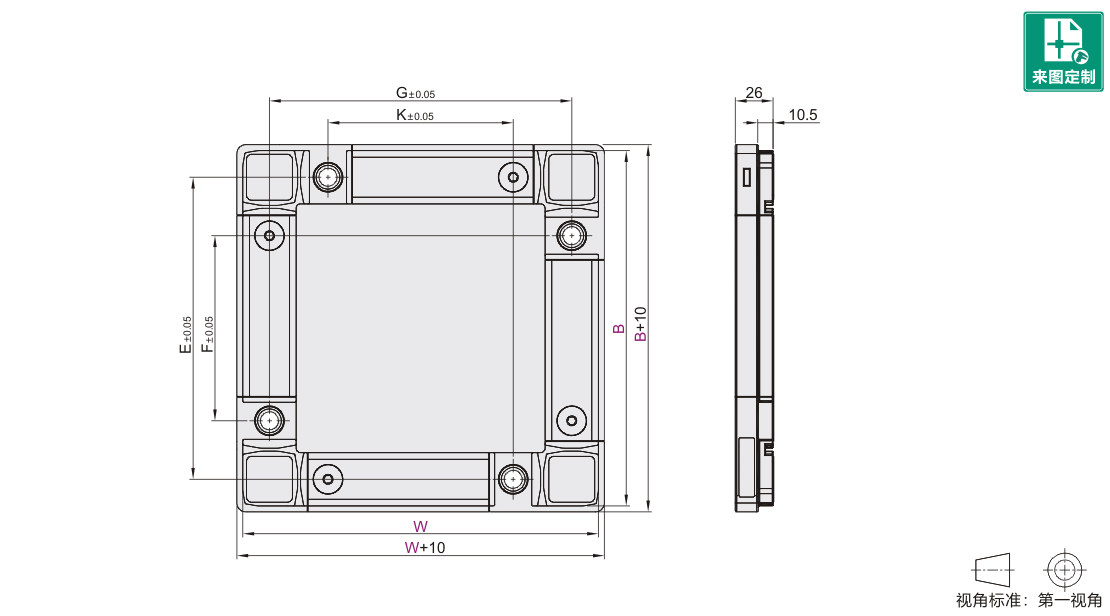

            参数图


            选型表

            型号
            		 W
            		 托板材质
            		 托板表面处理
            		 托板厚度
            		 E
            		 F
            		 G
            		 K
            		 托板
            平面度
            		 托盘参考重量(kg)
            代码
            		 B
            		 托板厚度5 托板厚度8 托板厚度12
            铝质 钢质 铝质 钢质 铝质 钢质
            AMT12 160 160  A(铝质)
            S(钢质)            		 B(黑色氧化)
            W(本色氧化)
             适用铝质托板

            H(黑色电泳)
            适用钢质托板            		 5

            8

            12            		 124 45 124 45 0.3 0.9 1.6 1.1 2.2 1.4 3.0
            240  204 125 1.2 2.2 1.5 3.1 2.0 4.3
            240 240  204 125 204 125 1.6 3.1 2.1 4.5 2.7 6.3
            320  284 205 0.5 2.1 4.0 2.7 5.8 3.5 8.2
            400  364 285 2.5 4.9 3.2 7.2 4.3 10.2
            320 320  284 205 284 205 2.6 5.2 3.4 7.6 4.5 10.8
            400  364 285 0.6 3.1 6.3 4.1 9.4 5.5 13.4
            480  444 365 3.6 7.5 4.8 11.1 6.5 15.9
            40 400  364 285 364 285 3.7 7.8 4.9 11.5 6.7 16.5
            480 444 365 4.2 9.1 5.8 13.7 7.9 19.7
            640 604 525 0.8 5.4 12.1 7.5 18.1 10.3 26.1
            480 480 444  365  444 365 4.9 10.8 6.8 16.2 9.3 23.5
            640 640 604  525  604 525 1 7.9 18.5 11.3 28.1 15.7 41.1


            如尺寸不适用，可来图咨询定制。
