        平顶链转弯机 转弯角度180°

        条件筛选：

        产品名称 平顶链转弯机
        负载能力 70Kg
        转弯角度 180°
        输送形式 平顶链
        输送最大速度 18m/min
        种类筛选 配套线体组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            重置

            代码

            产品选型

            转弯方向

            B

            W

            电机品牌

            V

            H

            0~2000
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 框架材质
            		 表面处理
            AMT15-11A 平顶链转弯机 铝材 本色氧化



            产品特性：
              ● 180°转弯 ，使用平顶链作为输送形式 ，驱动机构含链条自动张紧装置；
              ● 允许在弯道上积放托盘 ，转弯过程不占用生产节拍；
              ● 负载能力强 ，最大总积放负载可达70kg。

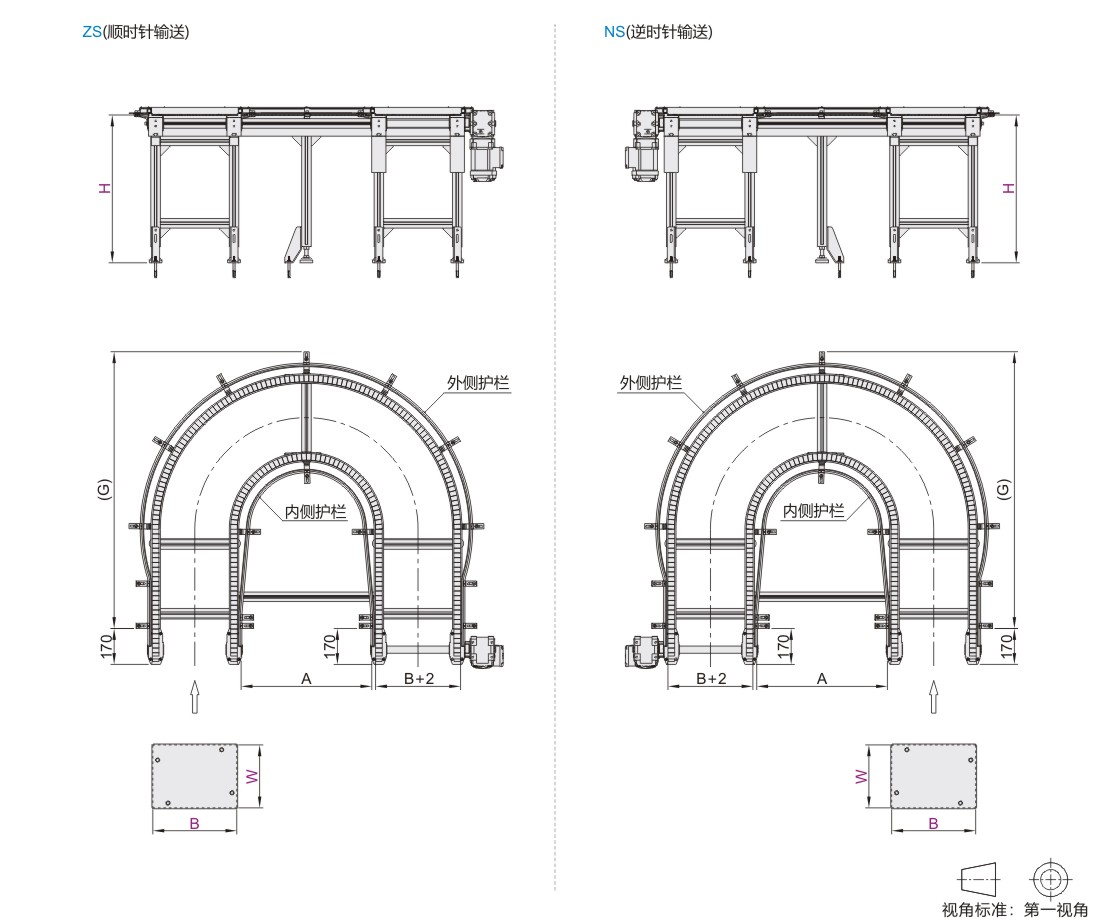

            参数图



            选型表

            型号
            		 托盘尺寸
            		 电机品牌
            		 V
            链条速度
            (m/min)
            		 H
            输送高度
            (最小单位1)
            		 A
            		 G
            (参考值)
            		 输送形式
            		 最大
            输送负载
            (kg)
            代码 转弯方向 B W
            AMT15-11A ZS(顺时针输送)
            NS(逆时针输送)            		 160 160

            S(SEW)


            J(精研)

            		 6
            9
            12
            15
            18

            0
            (无支腿)


            300~2000

            		 640 755 平顶链条 70
            240 835
            320 915
            240 160 835
            240 915
            320 995
            400 1075
            320 160 915
            240 995
            320 1075
            400 1155
            480 1235
            400 240 1075
            320 1155
            400 1235
            480 1315
            640 1299
            480 320 1235
            400 1315
            480 1395
            640 1366
            800 800 1595
            640 400 640 1475
            480 1555
            640 1503
            800 800 1733
            1040 1973
            800 480 640 1715
            640 1642
            800 800 1872
            1040 2112



            G为参考尺寸，实际制造尺寸与之有一定的偏差；
            配置外侧护栏条件：托盘尺寸W值≥640mm；
            配套我司托盘使用，其余厂家或自制托盘请与我司确认后方可使用；
            必须按照图示方向输送托盘，禁止反向输送；
            转弯机不允许使用防静电平顶链作为输送形式；
            对于平顶链输送机，强烈建议使用自动润滑系统，或定期人工润滑维护。

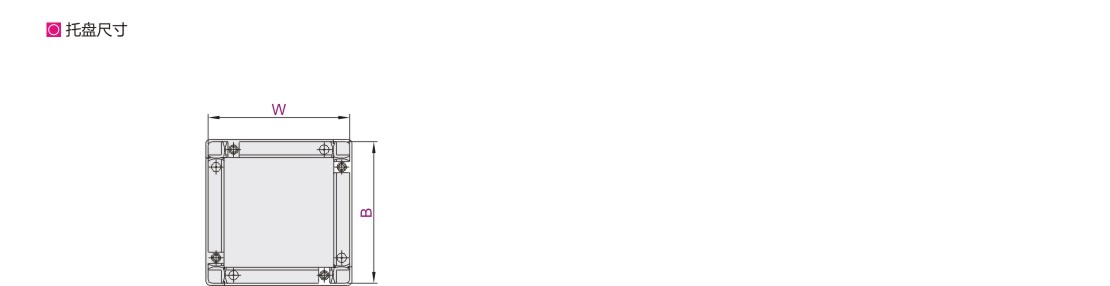

            托盘尺寸

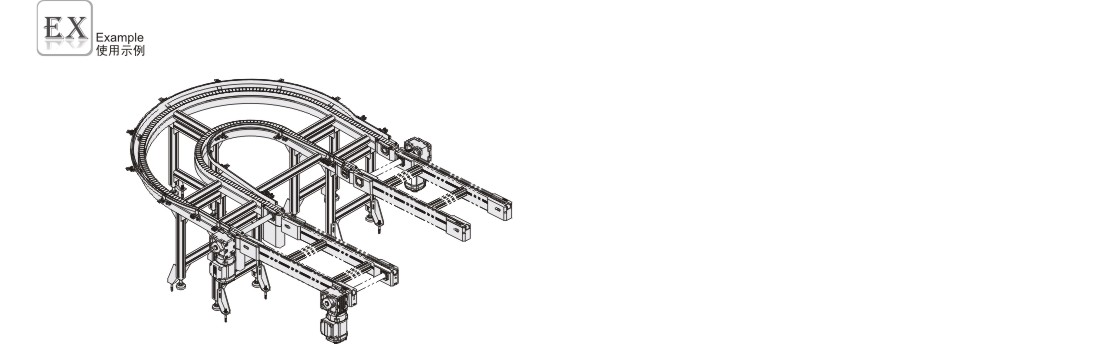

            使用示例
