        柔性链输送机 滚轮顶链板型 负载能力150kg

        条件筛选：

        产品名称 柔性链输送机
        负载能力 150kg
        最大输送速度 50m/min
        最大长度 12m
        种类筛选 滚轮顶链板型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 11 项未选择

        重置

        代码

        产品选型

        L

        1000~12000
        /10

        W

        F

        0~200
        /1

        H

        500~2000
        /1

        V

        5~50
        /1

        是否带护栏

        安装侧

        安装方向

        N

        2~20
        /1

        D

        130~500
        /1

        E

        300~1600
        /1

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码 类型 主材质 表面处理
        驱动头尾  框架 驱动头尾 框架
        AFT01-03A 滚轮顶链板型 ADC12 A6063-T5 喷塑 喷砂氧化

        特点：滚轮顶链顶部滚轮由金属穿杆压入链板顶部，在输送物品时减少输送物的摩擦阻力
            和堆积压力，适用于箱框，盘等有堆积输送的场合。
        必须按图示方向输送物品，禁止反方向输送。
        满载负载不超过50m/min，单个驱动头最大驱动长度不超过12米。

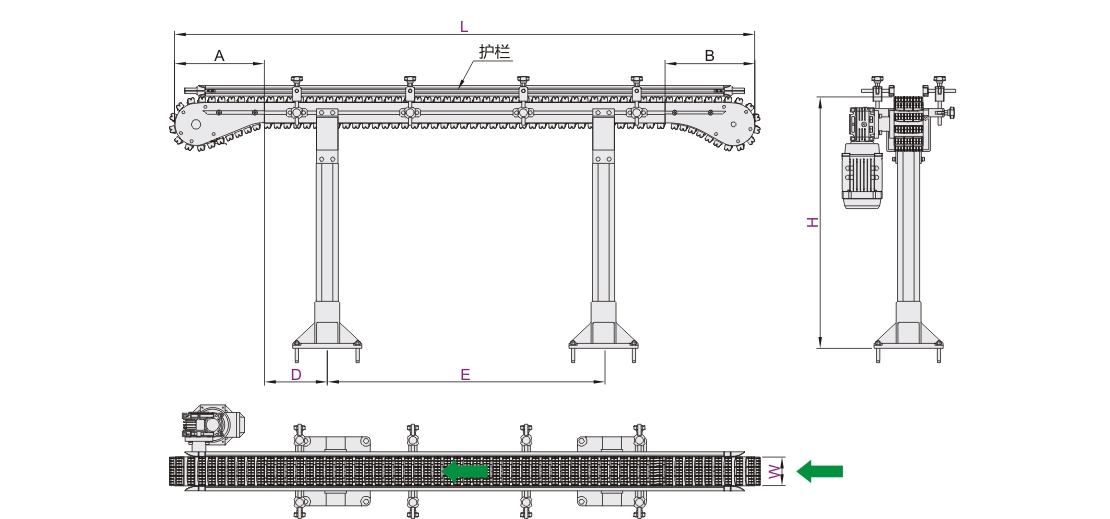

        链板宽度对应的驱动轮节圆及头尾组件尺寸

        链板宽W 驱动轮节圆直径 A B
        83 Ø129.5 315 315
        103 Ø130 325 325



        参数图



        选型表

        型号 主参数

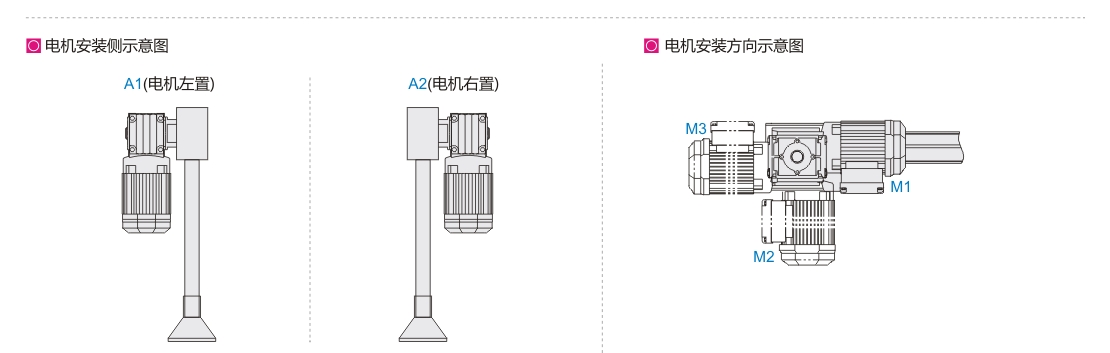

        		 电机安装选择
        		 支腿尺寸
        代码 L
        最小单位10        		 W
        链板宽度        		 F
        总负载(kg)        		 H
        输送高度        		 V
        速度(m/min)        		 是否带护栏 安装侧 安装方向 N
        支腿组数        		 D E
        AFT01-03A
        		 1000~12000
        		 83103
        		 0~200
        		 无指定 5~50
        		 Y(带护栏)
        N(不带护栏)
        		 A1
        A2        		 M1
        M2
        M3
        		 无指定 无指定 无指定
        500~2000 2~20 130~500 300~1600



        当选配护栏时，护栏型号默认使用AFT05-LJT-XC-H38，长度与输送机一致，如需其它护栏请联系我们。
