      图片仅供参考，请以已选的规格为准

        喷砂氧化处理

        条件筛选：

        材质 A6063-T5
        表面处理 喷砂氧化
        种类筛选 辊筒输送机型材

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 2 项未选择

        代码

        产品选型

        L

        50~6000
        /0.5

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 材质 表面处理
        AGT05 A6063-T5 喷砂氧化



        切断面未进行氧化处理。
        最大使用长度：5800~5850mm；
            整条标准长度：6000~6020mm。
        根据设计需求，可来图定制加工。

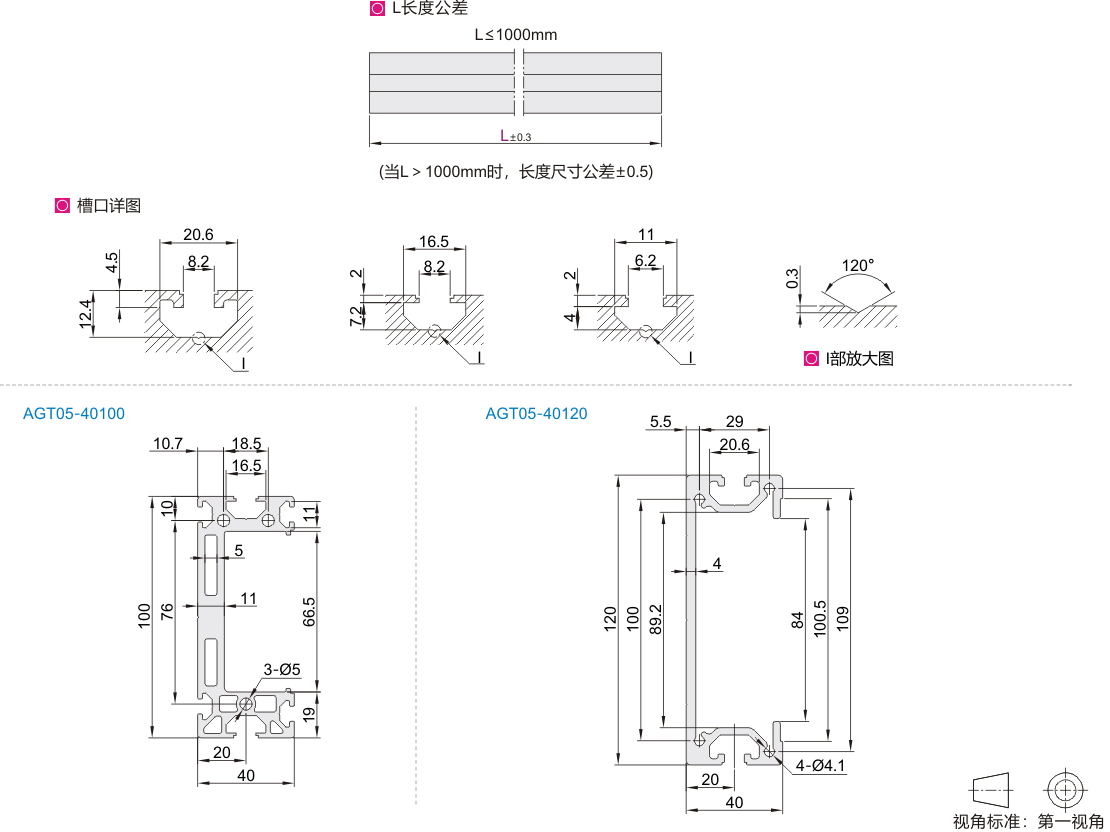

        参数图



        选型表

        型号 L
        最小单位0.5        		 截面尺寸 每米重量kg/m
        (理论值）        		 截面积
        (mm²)        		 截面惯性矩 抗弯截面模数
        代码 规格 Lx(mm⁴) Ly(mm⁴) Wxmax(mm³) Wymax(mm³)
        AGT05 40100 50~6000 40×100 3.19 1181.44 132.38×104 16.74×104 26401.66 6420.56
        40120 40×120 2.76 1023.13 208.90×104 18.97×104 34816.21 7085.63



        当辊筒输送线体支腿间隔1米时，AGT05-40100规格型材建议最大均布负载不超过250kg/m，AGT05-40120规格型材建议最大均布负载不超过400kg/m，
            当超过建议负载时，请适当增加支撑。
