        平皮带输送机 中间驱动 鼓形轮防跑偏型 双槽型材 带轮直径30mm 全皮带型

        条件筛选：

        类型 全皮带型
        主体 双槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 30
        驱动 中部驱动
        种类筛选 平皮带输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            皮带宽度B

            60~300
            /10

            带轮中心距L

            355~2000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 马达盖板1 马达盖板2 带轮固定座 型材 马达盖板1 马达盖板2 带轮固定座
            KPU01 全皮带型 铝材 阳极氧化处理
            		 喷涂



            特长：该平皮带输送机还能调节驱动部的位置。可在中间的驱动部内调节张力，即使进行张力调节，输送机总长度也保持不变。





            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50Hz 60Hz
            7.5 26.1 31.4
            9 21.8 26.1
            12.5 15.7 18.8
            15 13 15.7
            18 10.9 13
            25 7.8 9.4
            30 6.5 7.8
            36 5.4 6.5
            50 3.9 4.7
            60 3.2 3.9
            75 2.6 3.1
            90 2.1 2.6
            100 1.9 2.3
            120 1.6 1.9
            150 1.3 1.5
            180 1.0 1.3



            可能会因负载状态而减小。

            此输送速度表参照国产马达(1250转/min)。

            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。



            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            6W 速度控制马达 国产 5~18 130
            25~180
            松下 5~18 111
            25~180 118
            25W 三相马达 国产 5~18 131
            25~180
            速度控制马达 5~18 141
            25~180
            三相马达 松下 5~180 115
            速度控制马达 125

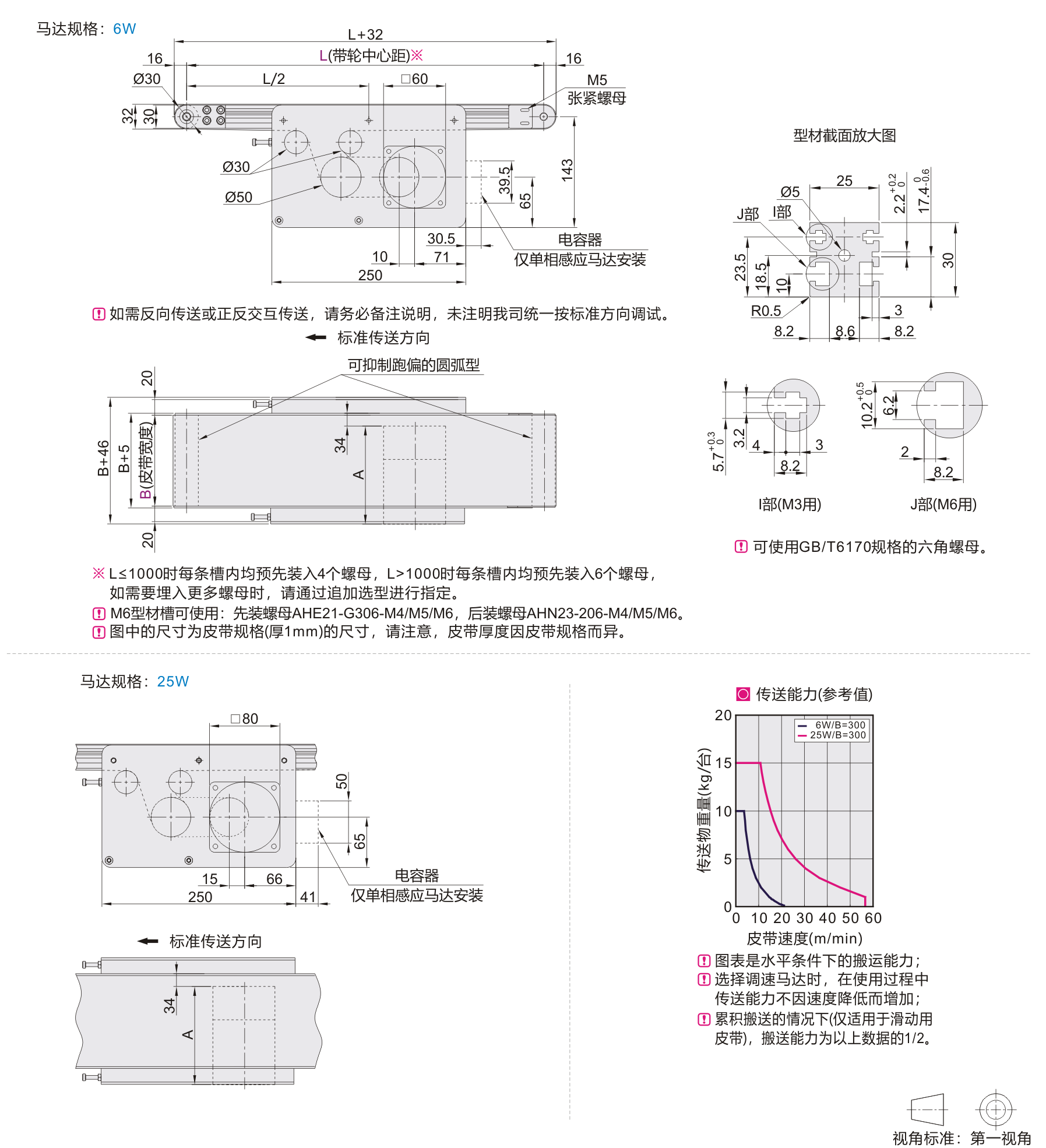

            参数图



            选型表

            型号 L
            最小单位5            		 马达选择 皮带规格 马达品牌
            选择
            代码 B最小单位10 输出功率(W) 电压(V) 规格 齿轮头减速比
            KPU01 60~300
            		 355~2000

            6
            25

            		 TA220
            (单相)            		 SCM
            (速度控制马达)            		 7.5 9 12.5 15 18  25 30  36 50 60
            75 90 100 120  150 180
            输出功率为6时，7.5、9不适用。
            		 L(经济型：黄色PVC)
            M(经济型：黑色防静电PU)
            N(经济型：绿色哑光PU)
            K(经济型：墨绿色PVC)
            R(经济型：绿色滑动型)
            S(经济型：白色滑动型)
            A(普通用：绿色)
            B(普通用：白色)
            C(滑动用：绿色)
            D(滑动用：白色)
            E(电子零件传送用：黑色)
            F(食品传送用：白色)
            P(耐油用：绿色)
            H(非粘接用：白色)
            J(无皮带)

            T(国产品牌)
            S(松下马达)

            松下马达停产，货期不稳定。

            25

            		 SA200
            (三相)            		 INV
            (变频器)

            6
            25

            		 NV
             (无马达)            		 NM
            (无马达)            		 NH(无齿轮头) W(无马达、齿轮头)



            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。

            选择了无马达、齿轮头时，主机将以部件状态交货。
