        平皮带输送机 头部驱动 鼓形轮防跑偏型 3槽型材 带轮直径50mm 带横肋型

        条件筛选：

        类型 带横肋型
        主体 3槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 50
        驱动 头部驱动
        种类筛选 平皮带输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 10 项未选择

            重置

            代码

            产品选型

            肋高H

            皮带宽度B

            带轮中心距L

            500~3000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            肋数

            5~100
            /1

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            型材 马达盖板 带轮固定座 型材 马达盖板 带轮固定座
            KQC01 带横肋型 铝材
            		 阳极氧化处理
            		 喷涂



            特长：适用于倾斜传送和隔断传送。

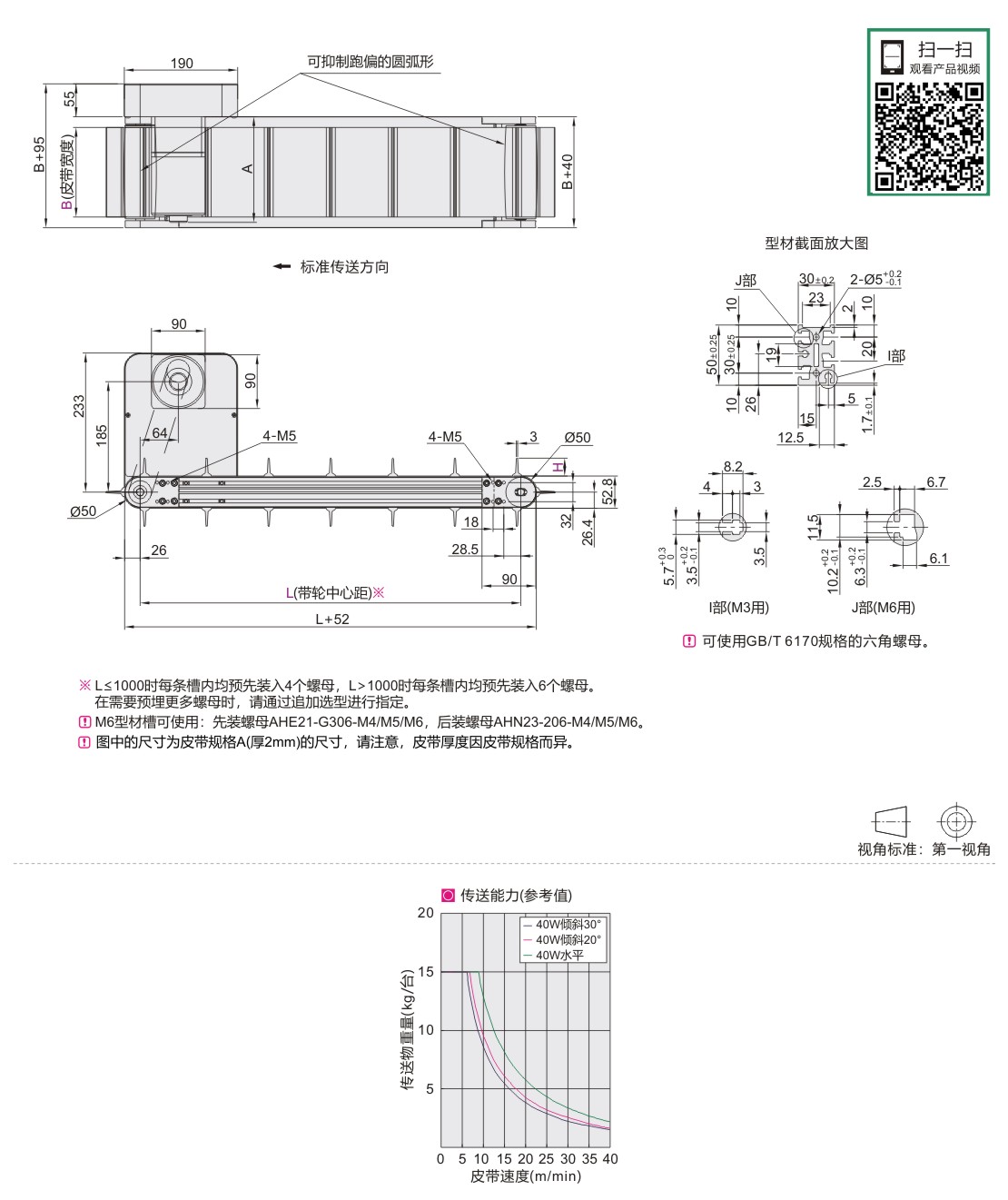

            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            40W 三相马达
            		 国产 5~18 168
            25~180
            速度控制马达 5~18 178
            25~180
            三相马达 松下 5~18 142
            速度控制马达 152



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            7.5 31.4 37.7
            9 26.2 31.4
            12.5 18.8 22.6
            15 15.7 18.8
            18 13.1 15.7
            25 9.4 11.3
            30 7.9 9.4
            36 6.5 7.9
            50 4.7 5.7
            60 3.9 4.7
            75 3.1 3.8
            90 2.6 3.1
            100 2.4 2.8
            120 2.0 2.4
            150 1.6 1.9
            180 1.3 1.6



             可能会因负载状态而减小。
             此输送速度表参照松下电机（1400转/min），国产电机（1300转/min）。



            参数图



            选型表

            型号 B L
            最小单位5            		 马达选择 马达品牌
            选择            		 肋数
            最小单位1
               代码 H肋高 输出功率(W) 电压(V) 规格 齿轮头减速比 皮带规格
            KQC01 30  50
            100
            150
            200
            250
            300            		 500~3000 40  TA100(单相)
            TA220            (单相)            		 SCM
            速度控制马达            		 7.5  9  12.5
            15  18  25  30
            36  50  60  75
            90  100  120
            150  180            		 A
            绿色：普通型
            B
            白色：普通型
            J
            无皮带            		 T(国产品牌)
            S            (松下马达)
            松下马达停产，
            货期不稳定。            		 5~100
            肋数≤周长(2L+160)/50
            可根据周长计算肋的间距
            SA200(三相) INV
            变频器
            NV(无马达) NM
            无马达            		 NH
            无齿轮头            		 W
            无马达、齿轮头



            请对马达进行接线，使皮带沿基准传送方向旋转。
             选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
             选择了无马达、齿轮头时，主机将以部件状态交货
             安装时请二人以上进行操作。倾斜使用时请重新进行跑偏调整。不做调整直接使用，将发生跑偏，导致皮带破损。
             倾斜使用时，如果在放置工件的状态下停止，皮带将反转导致工件掉落。
             倾斜使用时，请利用固定件固定底座。                    倾斜使用时，请控制角度在30度以内。
             皮带会因自重而产生50mm以下的挠曲。                指定的肋数决定了肋间距。
